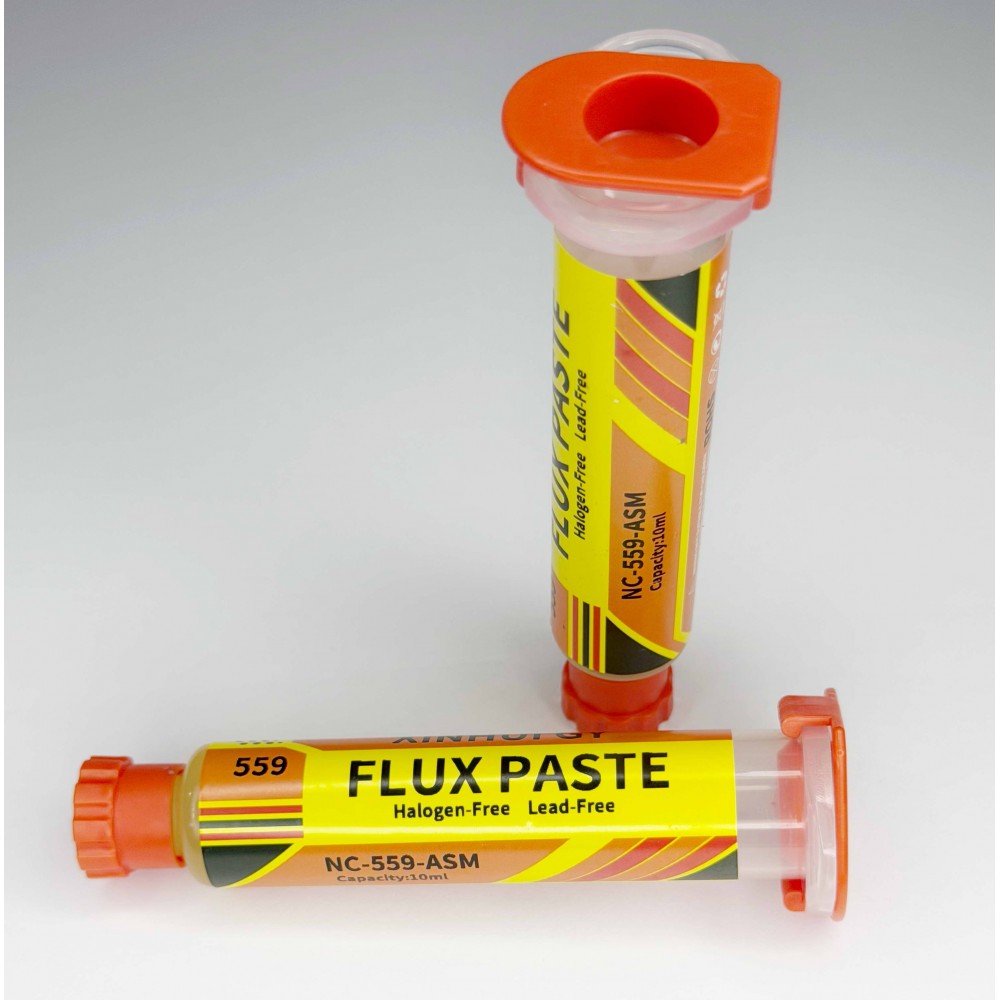

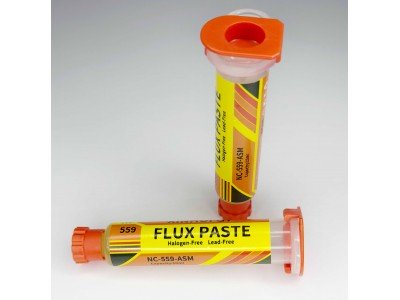

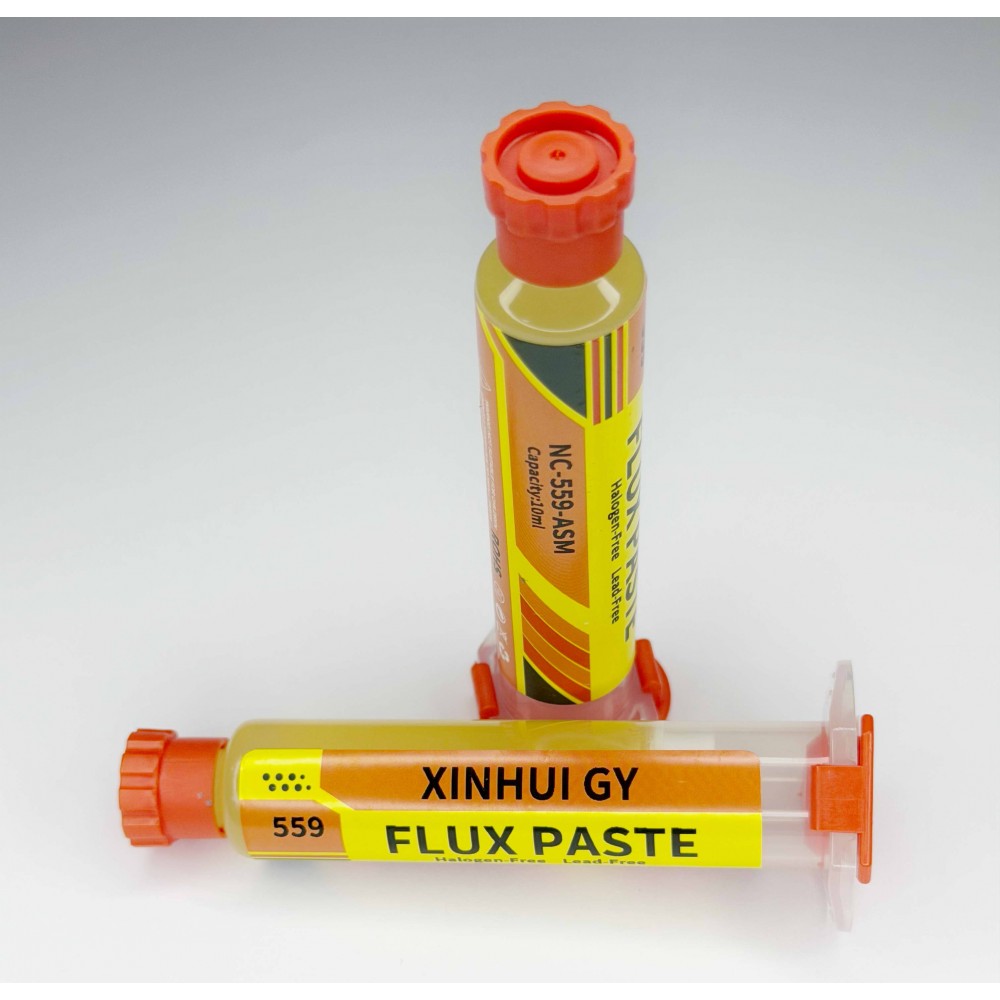

Флюс для BGA NC-559 ASM | Flus paste 10ml

Флюс для BGA NC-559 ASM | Flux paste 10 ml

Опис

   Флюс-паста NC-559 ASM призначена для паяння, монтажу та ремонту електронних компонентів, зокрема BGA, SMD, QFN, QFP, SOIC та інших елементів поверхневого монтажу. Густа гелеподібна консистенція дозволяє точно наносити флюс на контактні майданчики, кульки BGA та виводи компонентів, а також утримувати його в зоні паяння під час нагрівання.

   Флюс належить до категорії No-Clean, тому після правильно виконаного паяння його залишки зазвичай не потребують обов'язкового видалення. Формула NC-559 розрахована на хороше змочування контактних поверхонь та використовується під час реболінгу BGA, демонтажу і встановлення мікросхем, ремонту материнських плат, відеокарт, смартфонів та іншої складної електроніки. Для серії NC-559 характерна висока липкість, що допомагає утримувати BGA-кульки та компоненти під час монтажу.

Постачається у шприці об'ємом 10 мл, що забезпечує зручне дозоване нанесення безпосередньо в робочу зону.

Основні характеристики

• Тип виробу: флюс-паста для паяння
• Маркування: NC-559 ASM
• Тип флюсу: No-Clean
• Консистенція: густа паста / гель
• Об'єм: 10 мл
• Упаковка: шприц
• Призначення: монтаж і ремонт електроніки
• Основне застосування: BGA, SMD, реболінг
• Спосіб нанесення: дозування зі шприца
• Висока адгезія: так
• Підходить для ручного паяння: так
• Підходить для термоповітряної паяльної станції: так
• Підходить для ІЧ-паяльних станцій: так
• Залишки після паяння: мінімальні
• Обов'язкове очищення після паяння: зазвичай не потрібне
• Колір: світло-жовтий / бурштиновий, залежно від партії
• Сфера застосування: професійний та сервісний ремонт електроніки

   Технічні матеріали для сімейства NC-559 описують його як tacky No-Clean flux із високою змочувальною здатністю, придатний для ремонту та монтажу компонентів на різних типах фінішного покриття PCB.

Специфікація

Особливості NC-559 ASM

   Флюс має підвищену липкість, завдяки чому добре утримується на контактних майданчиках і під корпусом компонента. Це особливо важливо при встановленні та реболінгу BGA-мікросхем, де флюс повинен залишатися в робочій зоні до моменту оплавлення припою.

   Серія NC-559 також характеризується хорошим змочуванням більшості стандартних покриттів друкованих плат і використовується в процесах rework. Для версій NC-559 ASM виробником також описувалось застосування UV-трасера для контролю залишків флюсу, хоча наявність UV-добавки залежить від конкретної версії продукту.

Застосування

Флюс NC-559 ASM підходить для:

• реболінгу BGA-мікросхем;
• встановлення BGA після реболінгу;
• демонтажу BGA;
• монтажу та демонтажу SMD-компонентів;
• пайки QFN, QFP, SOP, SOIC;
• ремонту материнських плат;
• ремонту відеокарт;
• ремонту ноутбуків;
• ремонту смартфонів;
• ремонту планшетів;
• пайки мікросхем пам'яті;
• ремонту контролерів;
• відновлення контактних майданчиків;
• локального ремонту PCB.

Інструкція з використання

1. Очистіть місце паяння від забруднень і залишків старого флюсу.
2. Нанесіть невелику кількість NC-559 ASM безпосередньо на контактні майданчики або виводи компонента.
3. Для BGA наносьте тонкий рівномірний шар флюсу на посадкову площадку або кульки.
4. Встановіть компонент у правильному положенні.
5. Виконайте нагрів паяльником, термоповітряною або інфрачервоною станцією.
6. Не перегрівайте плату та компонент.
7. Після оплавлення дайте платі охолонути природним способом.
8. Залишки флюсу No-Clean можна залишити на платі, якщо вони не заважають подальшій роботі.
9. Для сервісного ремонту або покращення зовнішнього вигляду залишки можна видалити ізопропіловим спиртом або спеціальним очищувачем PCB.

Рекомендації з паяння

Температура нагріву залежить не від самого флюсу, а від типу припою, розміру компонента та технології монтажу.

Орієнтовно:

• Sn63Pb37: температура плавлення близько 183°C
• Sn60Pb40: приблизний діапазон плавлення 183-190°C
• безсвинцеві припої SAC: приблизно 217-221°C
• температура жала при ручному паянні: приблизно 300-350°C
• для масивних контактів: приблизно 330-380°C

Під час BGA-ремонту необхідно орієнтуватися на температурний профіль конкретної плати та компонента.

Переваги

• Густа консистенція
• Добре утримується на платі
• Не розтікається до початку нагріву
• Зручний для BGA-реболінгу
• Підходить для SMD-компонентів
• Добре змочує контактні поверхні
• Допомагає формувати рівномірні паяні з'єднання
• Підходить для термоповітряних станцій
• Підходить для ІЧ-станцій
• Зручне нанесення зі шприца
• Формат No-Clean
• Мінімальна потреба в очищенні PCB
• Підходить для професійного ремонту

Заходи безпеки

Під час нагрівання флюсу утворюються випари продуктів термічного розкладання, тому робоче місце повинно мати хорошу вентиляцію або локальний димовідсмоктувач. Не допускайте потрапляння флюсу в очі, на слизові оболонки та харчові продукти.

Після роботи необхідно вимити руки. Шприц слід зберігати щільно закритим, подалі від джерел тепла та прямих сонячних променів.

Зберігання

• Зберігати в щільно закритому шприці
• Уникати тривалого нагрівання
• Не залишати під прямими сонячними променями
• Не допускати забруднення флюсу
• Після використання закривати наконечник
• Перед роботою флюс повинен мати температуру, близьку до кімнатної

Для промислових версій tacky flux виробники рекомендують не використовувати матеріал безпосередньо після холодного зберігання, а дати йому природно прогрітися до кімнатної температури.
