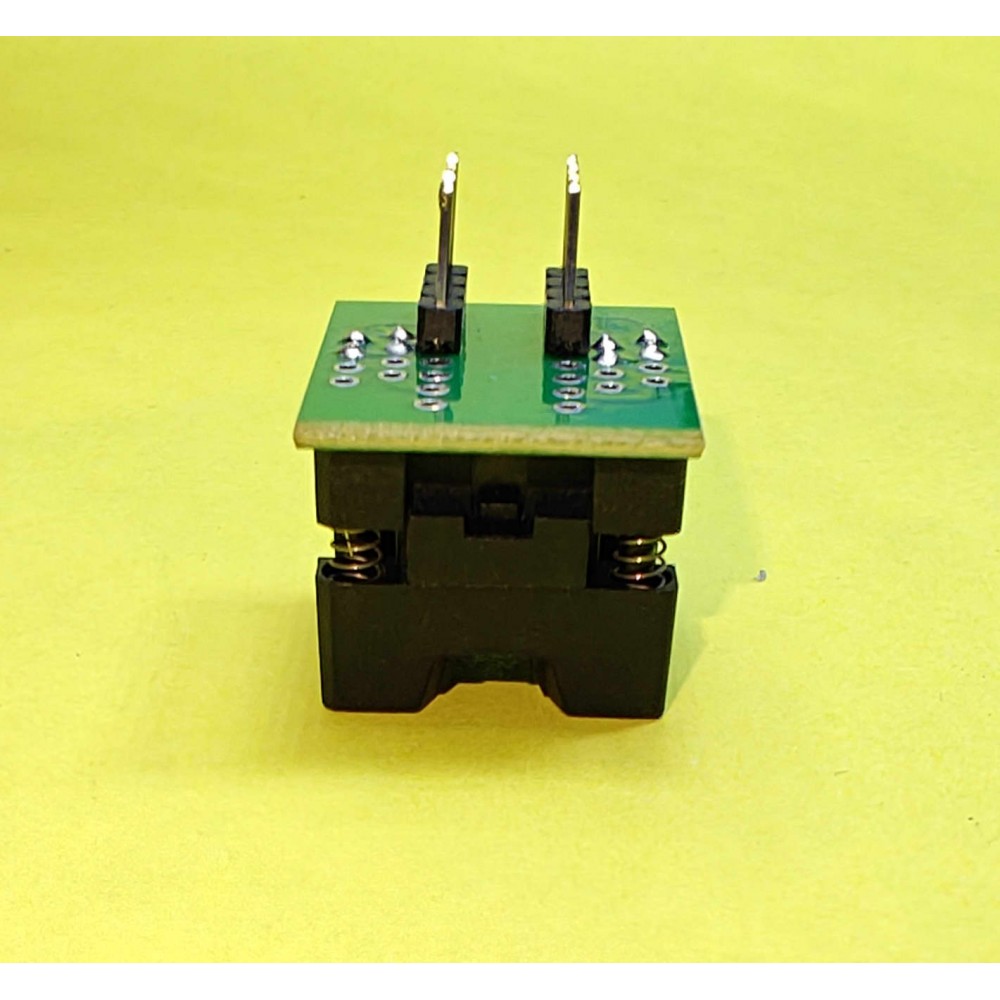

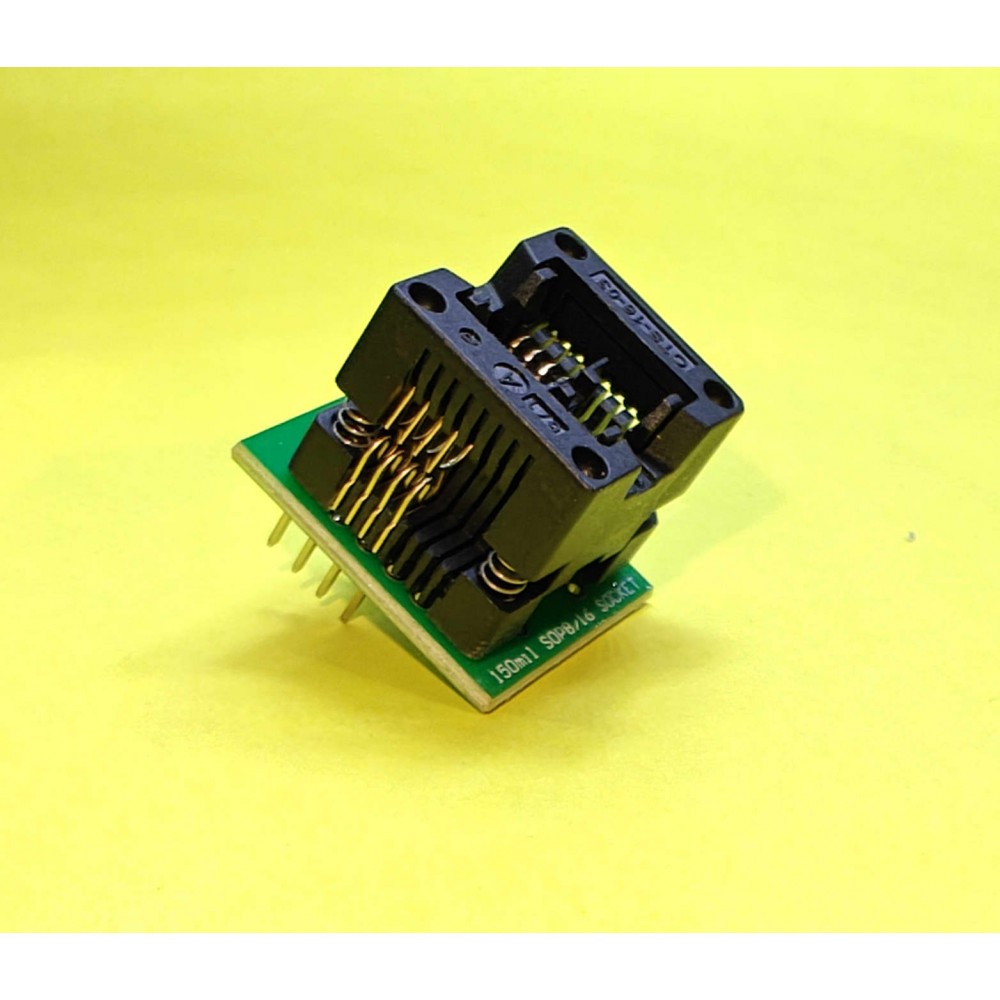

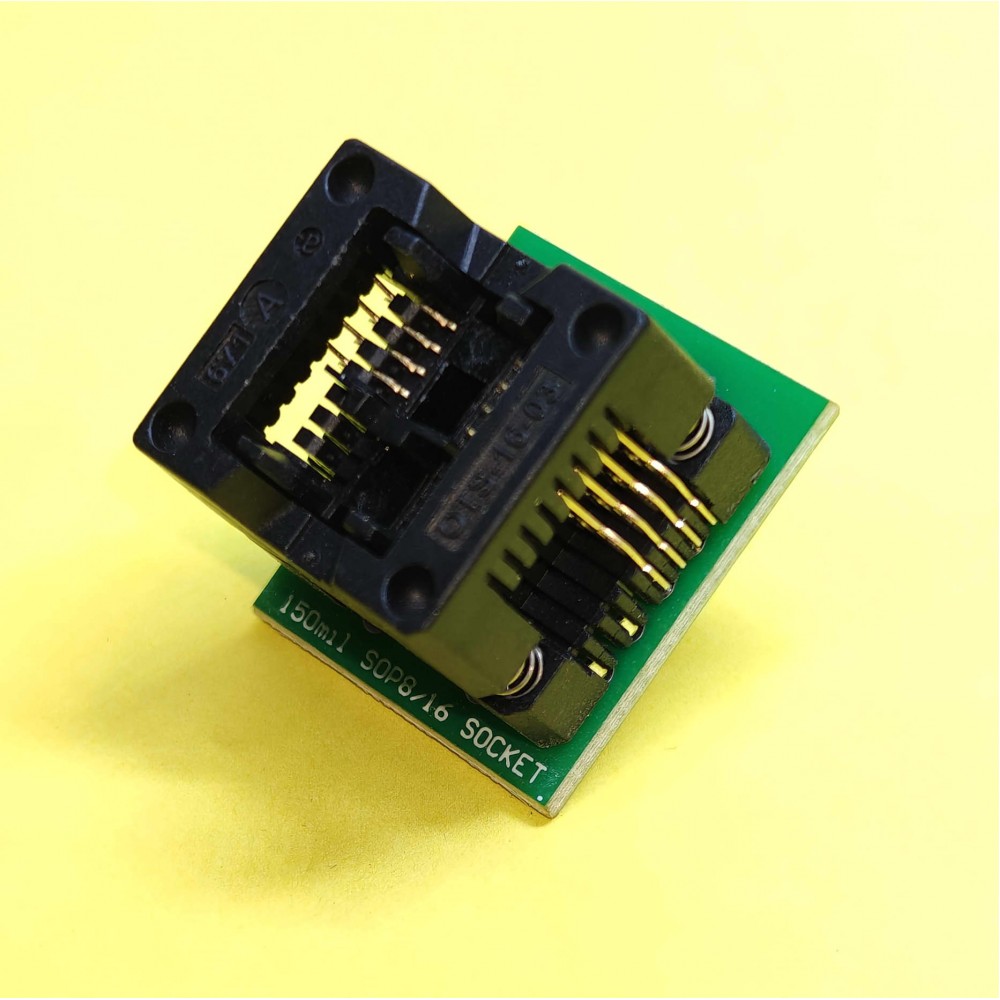

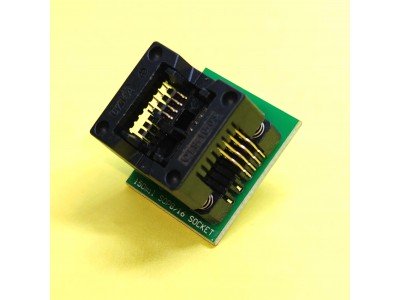

Адаптер OTS-16-03 (8 pin) – Перехідник SOP-8 на DIP-8
Опис
Адаптер OTS-16-03 (8 pin) – це тестовий роз'єм, що забезпечує швидке та зручне підключення мікросхем у корпусі SOIC-8 (SOP-8) до DIP-8 роз’ємів або друкованих плат із кроком 2,54 мм (0.1"). Він ідеально підходить для програмування, тестування та розробки мікросхем без необхідності пайки.
Адаптер підтримує високу механічну зносостійкість (до 10 000 з'єднань), широкий робочий температурний діапазон та має низький контактний опір. Його конструкція забезпечує надійний електричний контакт і легке встановлення та зняття мікросхем.
Основні характеристики
- Сумісність: SOP-8 (SOP-8) мікросхеми.
- Перехід на DIP-8: дозволяє використовувати SOP-8 мікросхеми у DIP-роз’ємах.
- Матеріал корпусу: термостійкий PEI/PES.
- Контакти: берилієва мідь (BeCu).
- Максимальна напруга: AC 700V RMS (при 1 хвилині).
- Струмова витривалість: до 1 А.
- Електричний опір: ≤ 30 мОм.
- Температурний діапазон: -65°C ... +150°C.
- Ресурс контактів: мінімум 10 000 циклів підключення.
- Крок виводів: 1.27 мм (SOP-8) → 2.54 мм (DIP-8).
Специфікації
| Параметр | Значення |
|---|---|
| Тип корпусу мікросхеми | SOP-8 (SOP-8) |
| Вихідний тип підключення | DIP-8 |
| Крок контактів | 1.27 мм (SOP-8) → 2.54 мм (DIP) |
| Матеріал контактів | BeCu (берилієва мідь) |
| Максимальна напруга | 700 В AC |
| Максимальний струм | 1 А |
| Температурний діапазон | -65°C ... +150°C |
| Живучість контактів | 10 000+ з'єднань |
Інструкція
- Розмістіть мікросхему SOP-8у тримачі адаптера, орієнтуючи її правильно за мітками.
- Закрийте фіксуючий механізм, щоб забезпечити надійний контакт.
- Підключіть адаптер до DIP-роз’єму на друкованій платі або програматорі.
- Після завершення тестування або програмування зніміть мікросхему без ризику пошкодження контактів.
адаптер OTS-16-03, SOP DIP8 адаптер, SOP-8 у DIP, роз'єм для мікросхем SOP8, програматор мікросхем, тестовий сокет SOP8, панелька SOP8, перехідник SOP8 на DIP8.
OTS-16-03 адаптер, SOP8 DIP8, тестовий сокет для мікросхем, SOP-8 в DIP-8, безпайковий адаптер SOP-8, програматор для мікросхем.
| Панельки | |
| Кількість контактів, шт | 8 |
| Крок контактів, мм | 1.27 мм (SOIC) |
| Ширина встановлюваного корпусу, мм | 150mil |
| Крок контактів на виході, мм | 2.54 мм (DIP) |
