Скорочений опис
Опис TIP35C — потужний NPN кремнієвий біполярний транзистор у корпусі TO-247, призначений для загального застосування, зокрема в аудіоусилювачах, імпульсних перетворювачах, стабілізаторах напруги. Виготовлений за п... Читати далі...
Характеристики
- Код товару: 6505042
- Наявність: На складі 4
Опис

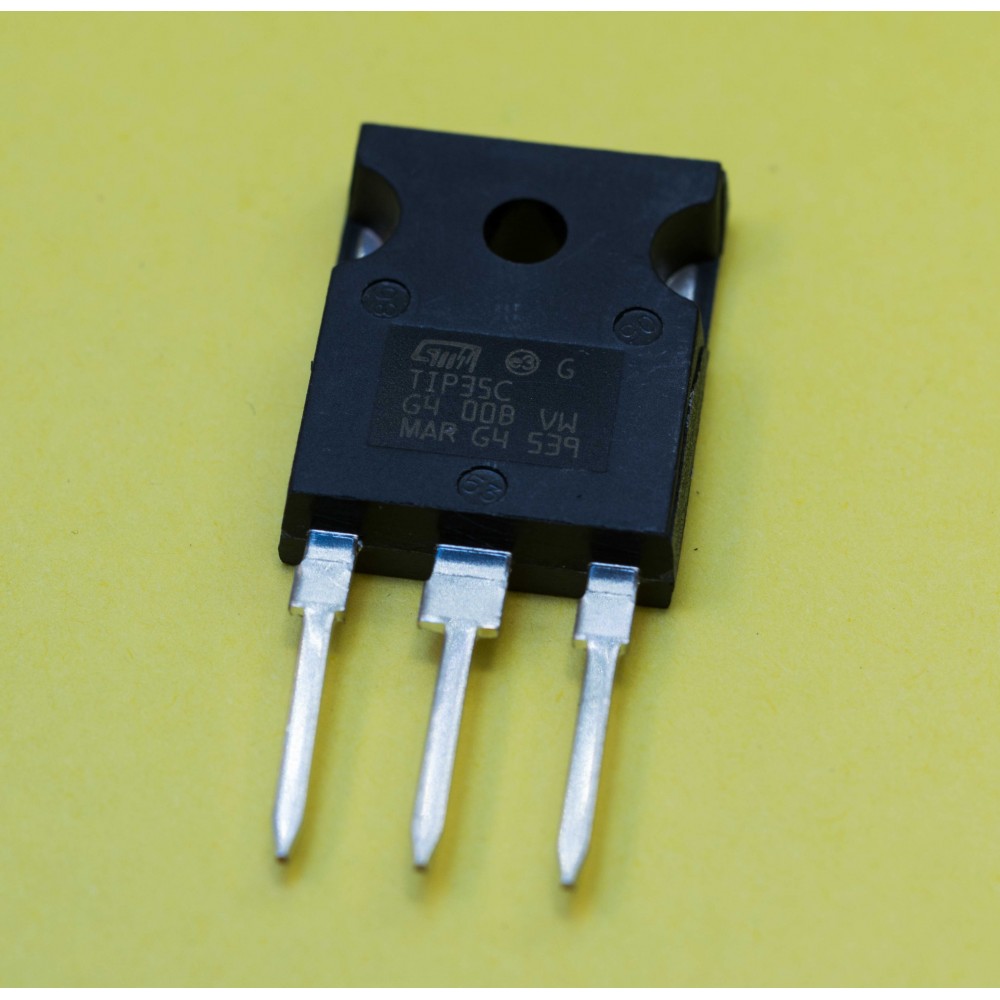

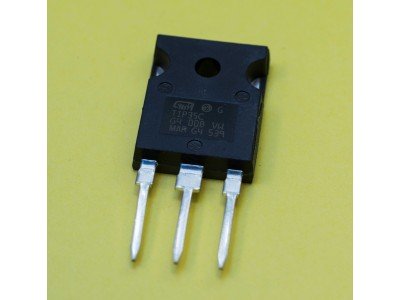

TIP35C — потужний NPN кремнієвий біполярний транзистор у корпусі TO-247, призначений для загального застосування, зокрема в аудіоусилювачах, імпульсних перетворювачах, стабілізаторах напруги. Виготовлений за планарною технологією з високим коефіцієнтом підсилення та низькою напругою насичення колектор-емітер.
Основні характеристики
- Тип: NPN біполярний транзистор
- Максимальна напруга колектор-емітер (V_CEO): 100 В
- Безпечний постійний струм колектора (I_C): 25 А
- Піковий струм колектора (I_CM): 50 А
- Потужність розсіювання (P_tot): 125 Вт
- Напруга насичення колектор-емітер (V_CE(sat)): 1.8–4 В
- Напруга база-емітер (V_BE(on)): 2–4 В
- Струм бази (I_B): 5 А
- Коефіцієнт підсилення (h_FE): 10–50 при I_C = 15 A, V_CE = 4 В
- Гранична температура кристалу: 150 °C
- Корпус: TO-247
Специфікації
| Параметр | Значення |
|---|---|
| Тип транзистора | NPN |
| V_CEO | 100 В |
| V_CBO | 100 В |
| V_EBO | 5 В |
| I_C | 25 А |
| I_CM | 50 А |
| I_B | 5 А |
| P_tot (T_case = 25°C) | 125 Вт |
| Температура зберігання | –65...+150°C |
| Максимальна робоча температура | 150°C |
| Опір тепловий (корпус-кристал) | 1 °C/Вт |
| V_CE(sat) при I_C = 15–25 A | 1.8 В – 4 В |
| V_BE(on) при I_C = 15–25 A | 2 В – 4 В |
| h_FE при I_C = 15 A, V_CE = 4 В | 10 – 50 |
| f_T (частота переходу) | 3 МГц при I_C = 1 A, V_CE = 10 В |
Інструкція
- Встановіть транзистор у корпусі TO-247 на відповідний радіатор.
- Підключіть контакти:
- 1 — база
- 2 — колектор
- 3 — емітер
- Забезпечте базовий струм не більше 5 А та не перевищуйте напругу 100 В на колекторі.
- Для повного відкриття транзистора при струмах до 25 А забезпечте достатній струм бази (~1/5 від I_C).
- Забезпечте теплообмін при потужності понад 50 Вт.
TIP35C, потужний транзистор, NPN транзистор, транзистор TO-247, транзистор 25А, 100V транзистор, аудіо підсилювач, транзистор для джерел живлення, кремнієвий транзистор, транзистор STMicroelectronics, транзистор із високим коефіцієнтом підсилення, TIP35C datasheet, транзистор TO-247 корпус, біполярний транзистор, транзистор з низьким V_CE(sat), напівпровідниковий ключ, транзистор для імпульсних схем, TIP35C купити, транзистор TIP35, електронний компонент
TIP35C, транзистор 25А 100В, потужний транзистор NPN, транзистор STMicroelectronics, транзистор TO-247, TIP35C купити
Datasheet TIP35C pdf
| Транзистори | |
| Корпус | TO-247 |
| Тип транзистора | Біполярний |
| Канал | N-P-N |
| Потужність, Вт | 125 Вт |
| Максимальна напруга, В | 100 Вольт |
| Максимальний струм, А | 25.0 А |
