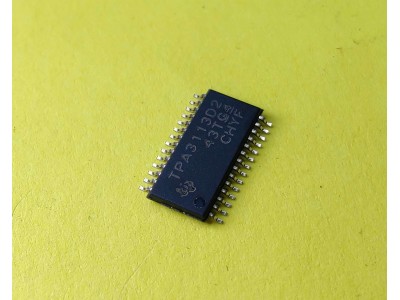

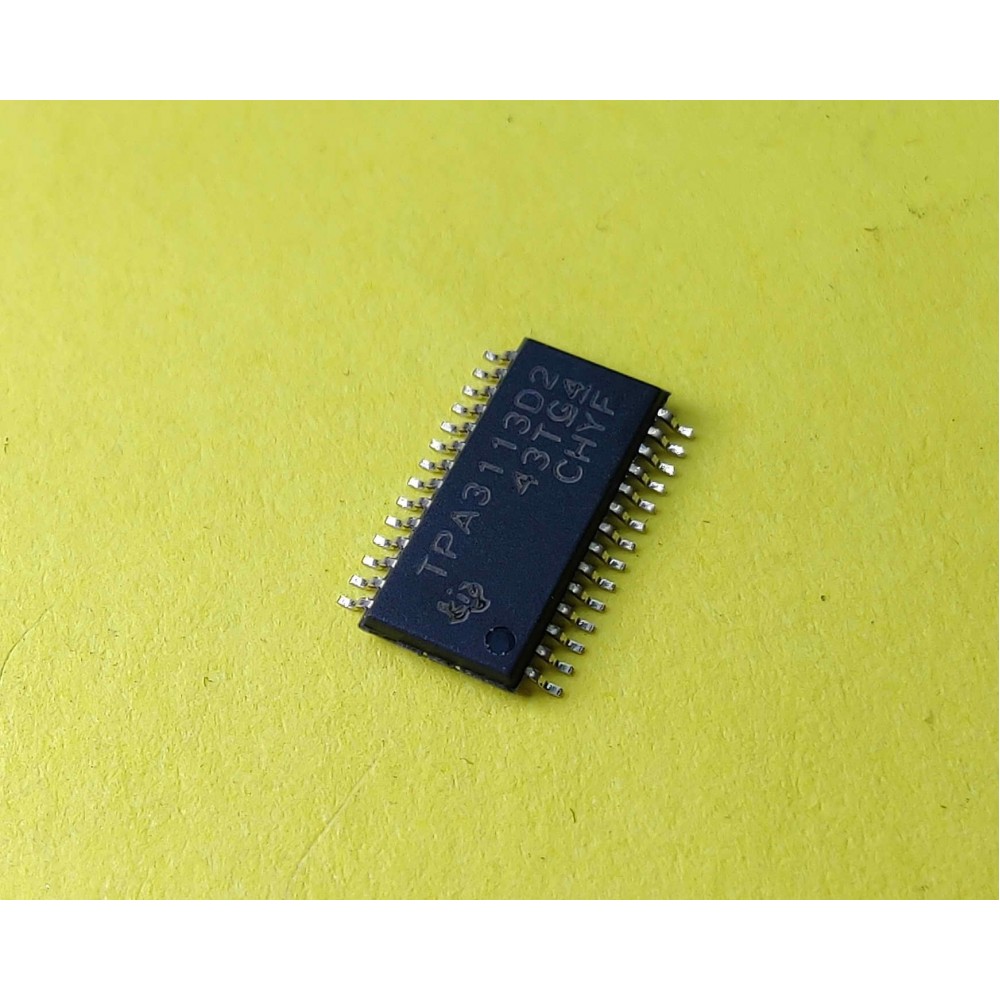

TPA3113D2PWPR || Підсилювач низької частоти TSSOP-28

   TPA3113D2 - високоефективний аудіопідсилювач класу D на 6 Вт для стереосистем без фільтрів. Пристрій забезпечує низьке енергоспоживання, високу ефективність (87%) та інтегровані захисні функції. Завдяки технології SpeakerGuard™, він захищає динаміки від пошкоджень, дозволяючи налаштовувати потужність та виявляти DC-помилки. Може працювати у стерео або моно-режимі.

Основні характеристики

• Тип компонента: Аудіопідсилювач класу D.
• Пакет: TSSOP-28.
• Максимальна потужність: 6 Вт на канал для 8 Ом навантаження або 12 Вт у моно-режимі.
• Ефективність: 87%, що виключає потребу в радіаторах.
• Діапазон живлення: 8–26 В DC.
• Захист:
  • Від короткого замикання.
  • Тепловий захист із функцією автоматичного відновлення.
  • SpeakerGuard™ для обмеження потужності та DC-захисту.
• Особливості: Відсутність потреби у фільтрі, 4 фіксовані налаштування посилення, диференційні входи.

Специфікації

Інструкція з використання

1. Підключіть живлення: Забезпечте напругу живлення у межах 8–26 В.
2. Налаштуйте посилення: Використовуйте виводи GAIN0 і GAIN1 для вибору одного з 4 рівнів посилення.
3. Додайте фільтри: Для зменшення EMI використовуйте феритові намистини або фільтруючі конденсатори.
4. Підключіть динаміки: Можливе підключення в стерео або моно-режимі.

TPA3113D2, аудіопідсилювач класу D, стереопідсилювач, підсилювач для динаміків, TSSOP-28, високоефективний підсилювач, SpeakerGuard™.

TPA3113D2, аудіопідсилювач класу D, підсилювач для колонок, TSSOP-28 підсилювач, аудіопідсилювач з захистом, високоефективний аудіопідсилювач.

Документація tpa3113d2pwpr pdf
