IRLML6402 || Транзистор P-channel

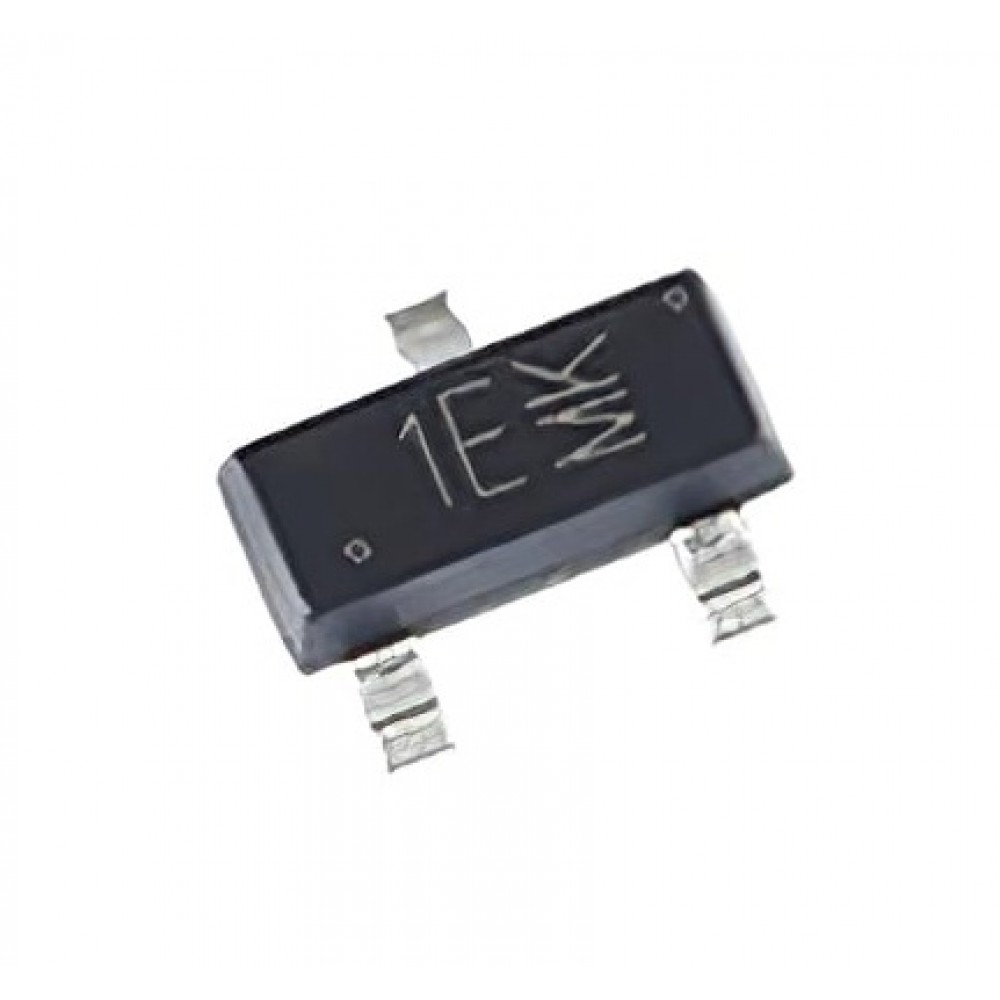

Транзистор MOSFET P-Channel IRLML6402 SOT-23

1EMK

Опис

   IRLML6402 - P-канальний MOSFET-транзистор у компактному корпусі SOT-23 (Micro3™), призначений для комутації живлення, керування навантаженнями, захисту акумуляторів та енергоефективних портативних пристроїв. Транзистор відзначається низьким опором відкритого каналу, високою швидкодією та можливістю безпосереднього керування від логічних рівнів напруги.

Основні характеристики

• Тип транзистора: P-Channel MOSFET
• Корпус: SOT-23 (Micro3™)
• Максимальна напруга стік-витік (VDS): -20 В
• Максимальна напруга затвор-витік (VGS): ±12 В
• Максимальний безперервний струм стоку: -3,7 А (при 25°C)
• Максимальний безперервний струм стоку: -2,2 А (при 70°C)
• Імпульсний струм стоку (IDM): -22 А
• Опір відкритого каналу RDS(on):
  • 0,065 Ом при VGS = -4,5 В
  • 0,135 Ом при VGS = -2,5 В
• Порогова напруга затвора VGS(th): від -0,4 В до -1,2 В
• Розсіювана потужність: до 1,3 Вт
• Швидке перемикання
• Безсвинцеве виконання (RoHS)
• Робоча температура переходу: від -55°C до +150°C

Специфікація

Інструкція

• Переконайтеся, що напруга стік-витік не перевищує -20 В.
• Підключіть виводи відповідно до схеми: Gate (G), Source (S), Drain (D).
• Для мінімального опору каналу рекомендується керуюча напруга затвора близько -4,5 В.
• При роботі з великими струмами забезпечте достатнє тепловідведення через друковану плату.
• Уникайте перевищення допустимої напруги затвор-витік ±12 В.
• Перед монтажем дотримуйтеся правил захисту від статичної електрики (ESD).
