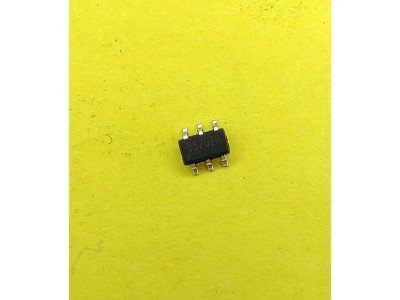

MT3608 || DC-DC перетворювач SOT23-6

MT3608: Високоефективний Step-Up конвертер 1.2 МГц, 2A

Опис

   MT3608 - підвищувальний перетворювач постійного струму, що працює на фіксованій частоті 1.2 МГц, оптимізований для компактних низьковольтних пристроїв. Вбудований MOSFET із низьким опором 80 мОм забезпечує високий ККД до 97%. Підтримує вхідну напругу від 2 В до 24 В і вихідну напругу до 28 В. Забезпечує автоматичний перехід у режим модуляції імпульсної частоти при малих навантаженнях.

Основні характеристики

• Вбудований MOSFET із опором 80 мОм.
• Діапазон вхідної напруги: 2–24 В.
• Максимальна вихідна напруга: 28 В.
• Частота комутації: 1.2 МГц.
• Коефіцієнт корисної дії до 97%.
• Обмеження струму до 4 А.
• Захист від перевантаження та перегріву.
• Компактний корпус SOT23-6.

Специфікації

Інструкція

1. Під'єднайте вхідну напругу до 2–24 В.
2. Налаштуйте вихідну напругу, використовуючи резисторний дільник.
3. Рекомендується використовувати індуктивності 4.7–22 мкГн і керамічні конденсатори 22 мкФ.
4. Для ефективності виберіть Шотткі діод із низьким прямим падінням напруги.

   підвищувальний конвертер, step-up перетворювач, MT3608, високоефективний конвертер, 2А підвищувальний перетворювач, DC-DC конвертер, SOT23-6 корпус, перетворювач 1.2 МГц, ефективність 97%, вихід до 28 В.

MT3608 підвищувальний конвертер, DC-DC 2А, SOT23-6, високоефективний перетворювач, DC підвищувач 1.2 МГц.

Документація Mt3608 pdf
Кодування :

• B628
• B6282
  B6286R
