Скорочений опис
Опис BFG67 - високочастотний NPN транзистор із шириною смуги до 8 ГГц, розроблений для застосувань у широкосмугових VHF/UHF схемах, таких як супутникові телевізійні тюнери та портативне радіочастотне обладнання. За... Читати далі...
Характеристики
- Код товару: 4800106
- Наявність: На складі 13
Опис

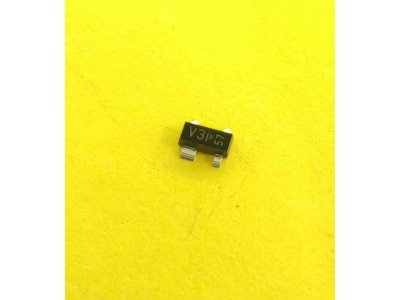

BFG67 - високочастотний NPN транзистор із шириною смуги до 8 ГГц, розроблений для застосувань у широкосмугових VHF/UHF схемах, таких як супутникові телевізійні тюнери та портативне радіочастотне обладнання. Завдяки високому коефіцієнту підсилення, низькому рівню шуму та відмінній стабільності, цей транзистор забезпечує високу продуктивність у складних радіочастотних системах.
Основні характеристики
- Тип корпусу: SOT143B (BFG67), SOT143R (BFG67/XR).
- Максимальна частота переходу (fT): 8 ГГц.
- Максимальна напруга колектор-емітер (VCEO): 10 В.
- Максимальний струм колектора (IC): 50 мА.
- Повна потужність розсіювання (Ptot): 300 мВт (при температурі точки пайки ≤ 65°C).
- Рівень шуму (F):
- 1.3 дБ на 1 ГГц.
- 2.2 дБ на 2 ГГц.
- Максимальний коефіцієнт підсилення потужності (GUM): 17 дБ на 1 ГГц.
Специфікації
| Параметр | Умови | Мінімум | Типове | Максимум | Одиниця |
|---|---|---|---|---|---|
| Напруга пробою VCEO | IC = 1 мА, IB = 0 | 10 | В | ||
| Струм витоку ICBO | VCB = 5 В, IE = 0 | 50 | нА | ||
| Ємність зворотного зв’язку (Cre) | IC = 0, VCB = 8 В, f = 1 МГц | 0.5 | пФ | ||
| Рівень шуму (F) | IC = 5 мА, VCE = 8 В, f = 1 ГГц | 1.3 | дБ |
Інструкція
- Підключення:
- Вивід 1: Колектор.
- Вивід 2: База.
- Вивід 3: Емітер.
- Вивід 4: Додатковий емітер (залежить від конфігурації корпусу).
- Монтаж: Використовуйте в схемах із захистом від електростатичного розряду (ESD).
- Експлуатація: Забезпечте відповідність умов роботи максимальним характеристикам для стабільності та надійності.
транзистор BFG67, високочастотний транзистор, NPN транзистор, широкосмуговий транзистор, транзистор для UHF/VHF, транзистор із низьким рівнем шуму, транзистор для супутникових тюнерів.
високочастотний транзистор BFG67, транзистор для супутникового ТВ, транзистор із низьким рівнем шуму, широкосмуговий транзистор NPN, транзистор для RF обладнання.
Datasheet BFG67 pdf
| Транзистори | |
| Корпус | SOT-143 |
| Тип транзистора | Високочастотний біполяний транзистор |
| Канал | NPN |
| Потужність, Вт | 300 мВт |
| Максимальна напруга, В | Максимальна напруга колектор-емітер (VCEO): 10 В |
| Максимальний струм, А | Максимальний струм колектора (IC): 50 мА. |
