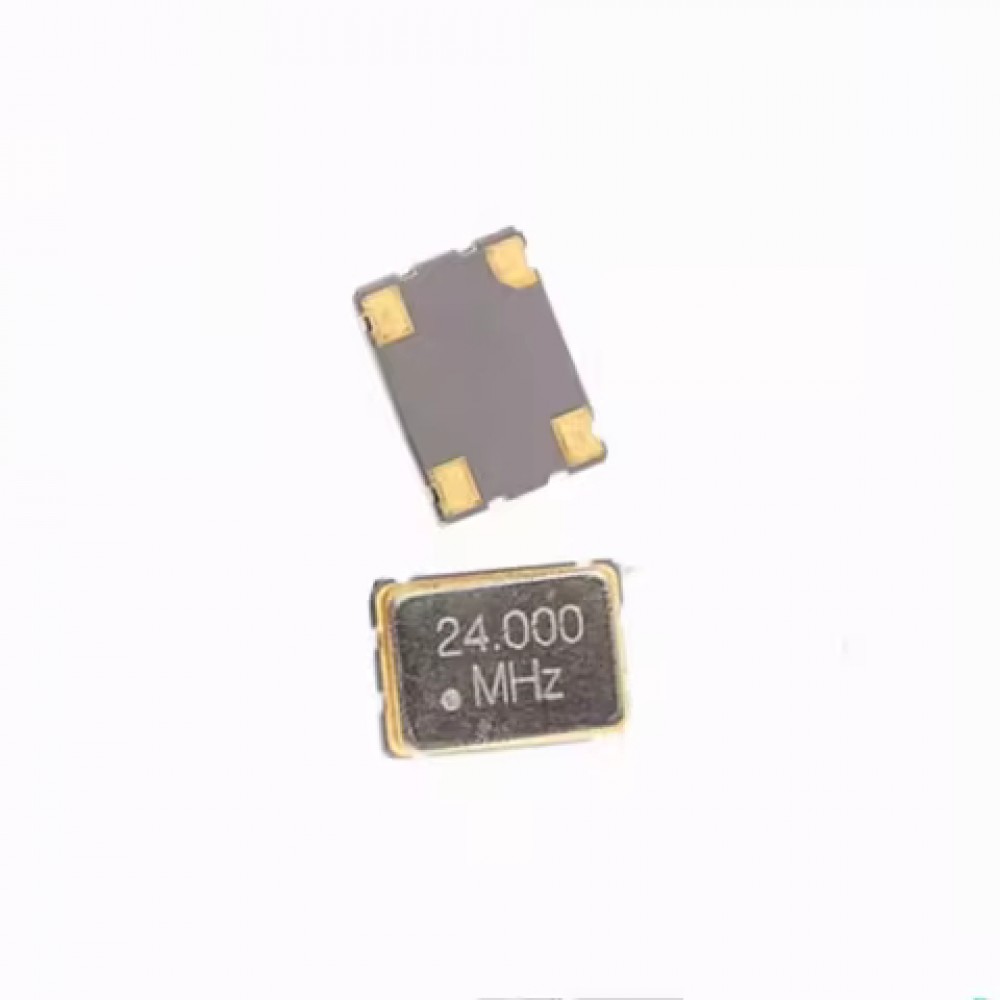

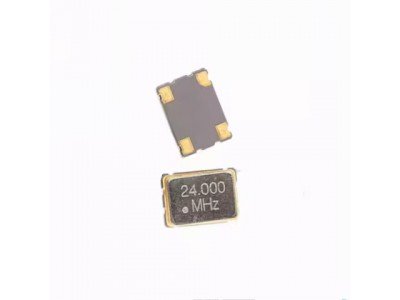

Кварцовий резонатор 24.000 МГц || 2016

Кварцовий резонатор 24,000 МГц | 2016 (NX2016SA)

Опис

  Кварцовий резонатор NX2016SA — це компактний SMD-кристал для автомобільних застосувань із високою стабільністю роботи. Він забезпечує надійний запуск навіть у складних умовах, має відмінну термостійкість, вібраційну та ударну стійкість. Пристрій відповідає стандарту AEC-Q200, що гарантує високу якість і відповідність вимогам автомобільної електроніки.

  Резонатор NX2016SA підтримує номінальну частоту 24,000 МГц, працює на фундаментальному тоні, має мінімальний еквівалентний опір та забезпечує низьку похибку частоти в широкому температурному діапазоні.

Основні характеристики

• Модель: NX2016SA
• Номінальна частота: 24,000 МГц
• Тип монтажу: SMD (поверхневий монтаж)
• Розміри: 2.0 × 1.6 × 0.45 мм
• Форма сигналу: Фундаментальний тон
• Діапазон робочих температур: від -40°C до +125°C
• Діапазон зберігання: від -40°C до +125°C
• Частотна толерантність (25 ±3°C): ±15×10⁻⁶
• Стабільність частоти (відносно +25°C): ±50×10⁻⁶
• Еквівалентний серійний опір (ESR): ≤ 80 Ом
• Рівень збудження: 10 мкВт (макс. 200 мкВт)
• Навантажувальна ємність: 8 пФ
• Старіння частоти: ≤ ±3×10⁻⁶ / рік
• Відповідність RoHS: Так (Директиви 2011/65/EU, 2015/863/EU)
• Сумісність з безсвинцевим паянням: Так

Специфікації

Особливості

✔ Компактний корпус (2.0 × 1.6 × 0.45 мм) — ідеальний для малогабаритних пристроїв.
✔ Висока температурна стійкість: робота в діапазоні -40°C до +125°C.
✔ Відмінна стабільність частоти: точність ±15×10⁻⁶ при 25°C.
✔ Автомобільний стандарт AEC-Q200: гарантована надійність для транспортної електроніки.
✔ Низький еквівалентний серійний опір (ESR): ≤ 80 Ом для стабільного генерації сигналу.
✔ Відповідність стандартам RoHS та безсвинцевому паянню.

Сфера застосування

✅ Автомобільна електроніка
✅ Системи GPS та навігації
✅ Телекомунікаційне обладнання
✅ IoT-пристрої та бездротові модулі
✅ Мікроконтролерні системи
✅ Промислові та побутові електронні пристрої

Рекомендоване розведення (Land Pattern)

Кристал NX2016SA має SMD-корпус, для правильного монтажу рекомендовані наступні параметри:

• Відстань між контактами: 0.65 мм
• Розмір контактного майданчика: 0.55 мм
• Висота корпусу: 0.45 мм
• Контакти #2 та #4 з'єднані із корпусом (GND)

(Повні креслення розведення доступні в datasheet виробника)
