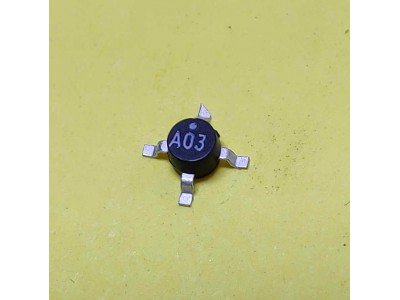

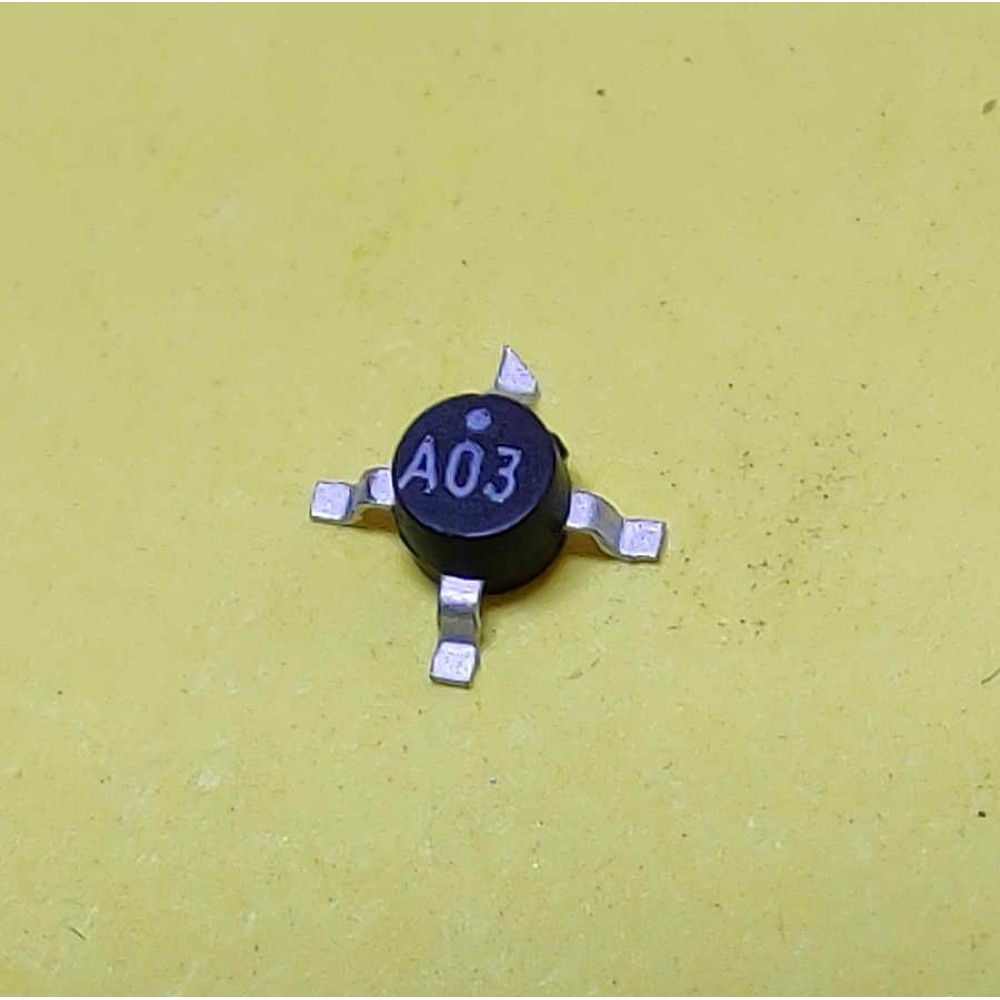

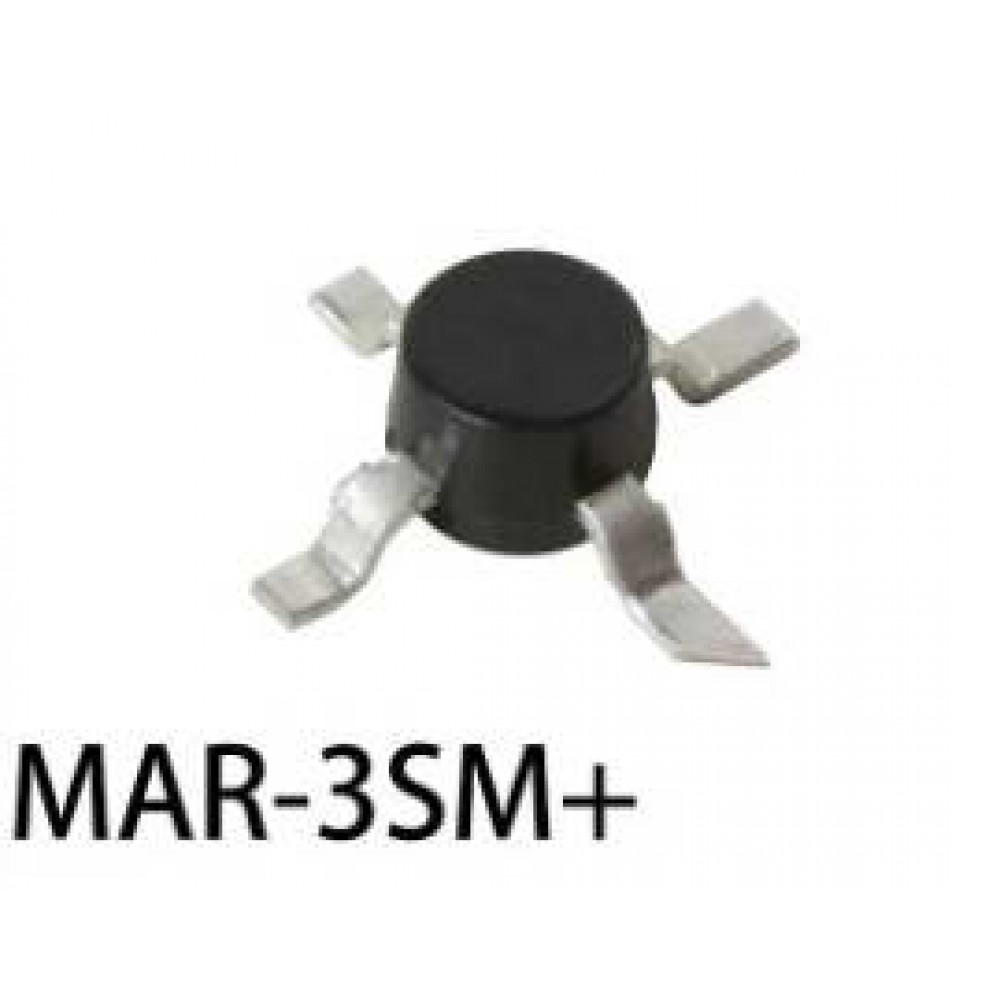

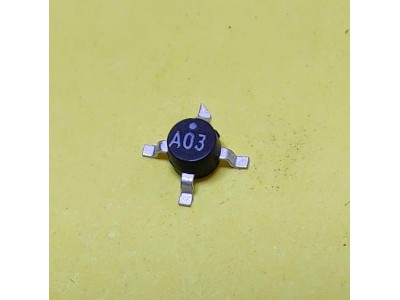

MAR-3SM+ || RF AMP CELLULAR 0HZ-2GHZ WW107

MAR-3SM+ Monolithic Amplifier

Опис

   MAR-3SM+ - широкосмуговий підсилювач із технологією InGaP HBT, що забезпечує високий динамічний діапазон і стабільну роботу у діапазоні частот від DC до 2 ГГц. Завдяки компактному корпусу Micro-X та внутрішньому узгодженню з опором 50 Ом, MAR-3SM+ підходить для різноманітних радіочастотних додатків у телекомунікаціях, приладах та передавачах/приймачах VHF/UHF.

Основні характеристики

• Діапазон частот: DC – 2 ГГц
• Підсилення: 12.5 дБ при 0.1 ГГц, 10.5 дБ при 2 ГГц
• Робочий струм: 35 мА
• Робоча напруга: 5 В
• Шумова характеристика: 3.7 дБ при 1 ГГц
• Максимальна потужність на вході: 13 дБм
• Стабільність: Безумовна стабільність у всьому діапазоні частот
• Корпус: Micro-X (WW107)
• Термін служби (MTTF): 2700 років при 85°C

Специфікації

Інструкція

1. Монтаж:
   • Встановіть мікросхему у корпус Micro-X на друковану плату згідно з рекомендованим розташуванням.
2. Живлення:
   • Підключіть стабільне живлення 5 В з використанням необхідних фільтруючих елементів.
3. Схема підключення:
   • Використовуйте зовнішні блокувальні конденсатори на вході та виході, а також RF-дросель для подачі живлення.
4. Перевірка:
   • Перевірте підсилення та шумові характеристики в робочому діапазоні частот.

   MAR-3SM+, монолітний підсилювач, RF підсилювач, широкосмуговий підсилювач, InGaP HBT підсилювач, підсилювач Micro-X, Mini-Circuits MAR-3SM+, підсилювач DC-2 ГГц.

широкосмуговий RF підсилювач, MAR-3SM+ Mini-Circuits, InGaP HBT підсилювач, RF підсилювач DC-2 ГГц, монолітний підсилювач Micro-X.
