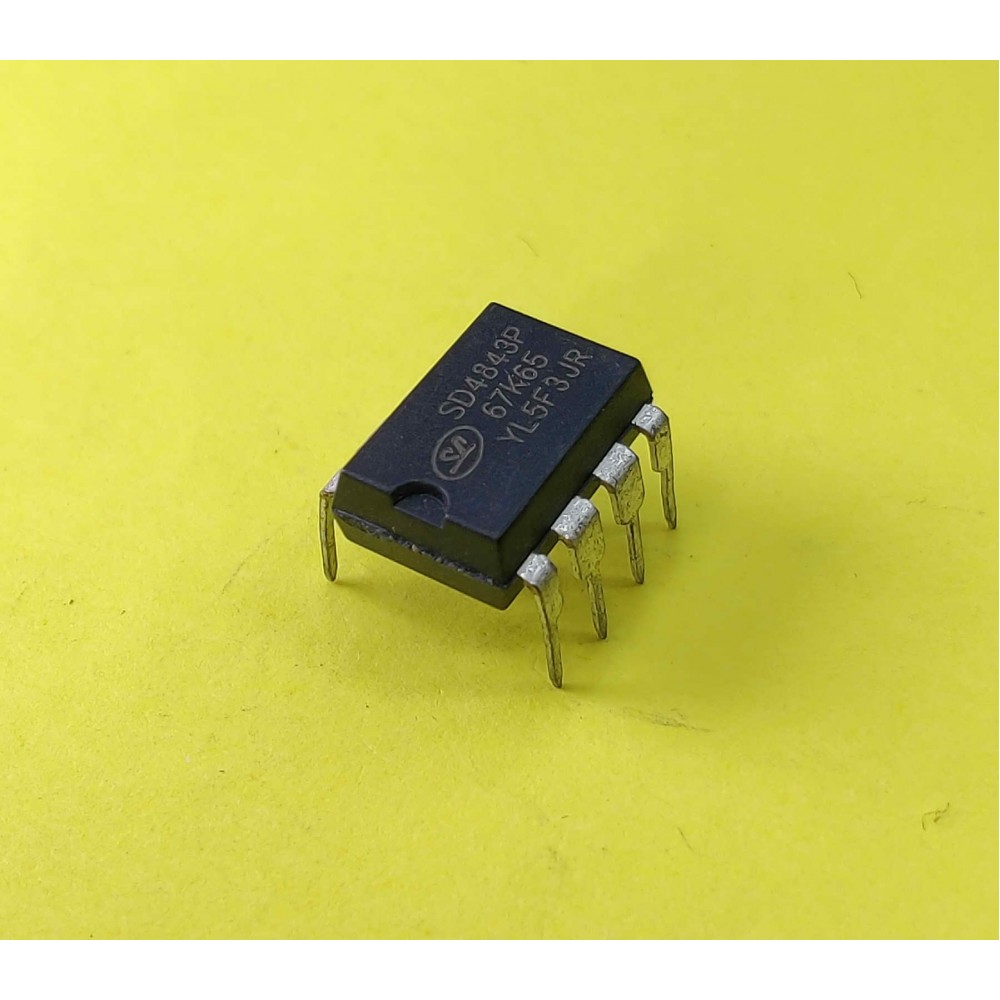

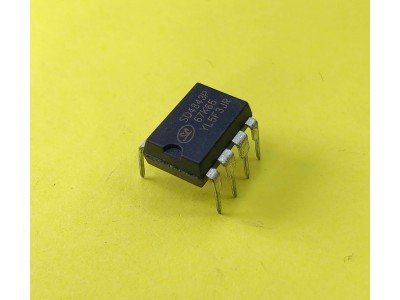

SD4843P || PWM - контролер DIP-8

   SD4843P - високовольтний ШІМ-контролер струмового режиму із вбудованим високовольтним MOSFET, розроблений для оффлайн джерел живлення. Мікросхема забезпечує високий коефіцієнт корисної дії завдяки режиму Burst Mode при низькому навантаженні та частотній модуляції для зниження EMI. Інтегровані функції захисту та можливість роботи з напругою до 650 В роблять SD4843P оптимальним вибором для адаптерів живлення, зарядних пристроїв та побутових джерел живлення потужністю до 24 Вт.

Основні характеристики

• Тип управління: струмовий режим.
• Частота роботи: 65 кГц ± 2 кГц для зниження EMI.
• Вбудований MOSFET: із допустимою напругою до 650 В.
• Максимальна вихідна потужність:
  • 190–265 VAC: до 24 Вт.
  • 85–265 VAC: до 18 Вт.
• Енергоспоживання:
  • Струм запуску: ≤8 мкА.
  • Робочий струм: до 3 мА.
• Функції захисту:
  • Захист від перевантаження (OLP).
  • Захист від перенапруги (OVP).
  • Захист від перегріву (OTP).
  • Цикл-за-циклом обмеження струму (OCP).
  • Захист від низької напруги (UVLO).
• Додаткові функції:
  • Плавний запуск (Soft-Start).
  • Режим Burst Mode для зменшення енергоспоживання у режимі очікування.
• Корпус: DIP-8.

Специфікації

Інструкція

1. Підключення живлення: Подайте живлення (10–30 В) на контакт VCC.
2. Конфігурація трансформатора: Використовуйте відповідні параметри трансформатора для забезпечення оптимальної роботи.
3. Захисти: Встановіть обмеження струму та напруги через зовнішні резистори.
4. Експлуатація: Використовуйте режим Burst Mode для енергозбереження при низькому навантаженні.

SD4843P, ШІМ-контролер, струмовий режим, вбудований MOSFET, 650 В, 65 кГц, DIP-8, оффлайн SMPS.

SD4843P, ШІМ-контролер із вбудованим MOSFET, 24 Вт джерело живлення, DIP-8, 65 кГц.

Документація SD4843P pdf
