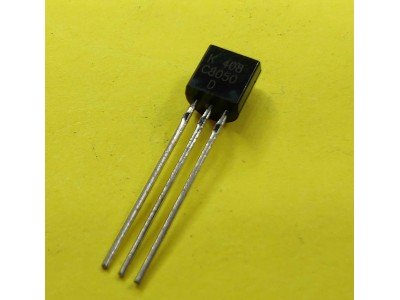

2SC8050 || транзистор TO-92 npn

Опис

   2SC8050 - NPN епітаксійний кремнієвий транзистор, який призначений для використання у підсилювачах потужності радіоприймачів у класі B з поштовховою роботою. Транзистор забезпечує надійну роботу при високих струмах і характеризується стабільною продуктивністю.

Основні характеристики

• Тип транзистора: NPN.
• Напруга колектор-база (VCBO): 40 В.
• Напруга колектор-емітер (VCEO): 25 В.
• Напруга емітер-база (VEBO): 6 В.
• Максимальний струм колектора (IC): 1.5 А.
• Розсіювання потужності (PD): 1 Вт.
• Температурний діапазон роботи: -65°C до 150°C.
• Корпус: TO-92.

Специфікації

Інструкція

1. Перевірте напругу та струм у вашій схемі, щоб вони не перевищували максимальні характеристики транзистора.
2. Встановіть транзистор у корпус TO-92 на друковану плату, забезпечивши правильне підключення:
   • 1 - емітер,
   • 2 - база,
   • 3 - колектор.
3. Для забезпечення стабільної роботи використовуйте мінімальне охолодження або тепловідвід за необхідності.
