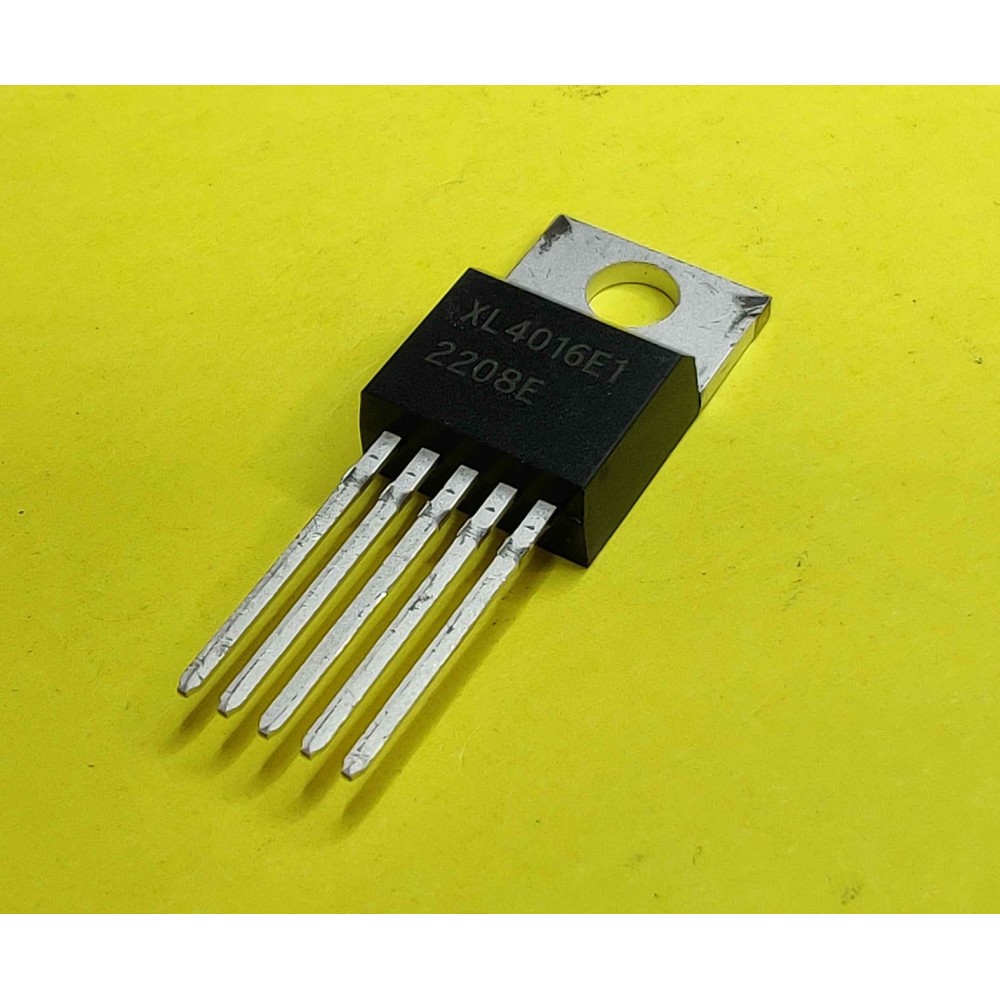

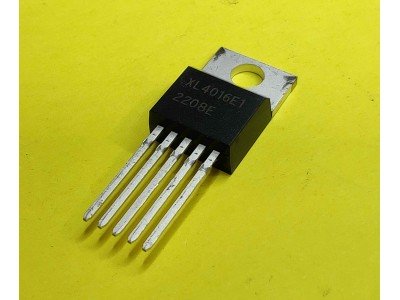

XL4016E1 || || DC-DC перетворювач TO-220

Опис

   XL4016 - високоефективний Buck (Step-Down) DC-DC перетворювач із фіксованою частотою перемикання 180 кГц, який забезпечує стабільну роботу при вихідному струмі до 8 А. Завдяки широкому діапазону вхідної напруги (8–40 В) та регулюванню вихідної напруги (1.25–36 В), XL4016 ідеально підходить для використання в системах живлення телекомунікаційного обладнання, LCD-моніторів, телевізорів та портативних пристроїв.

Основні характеристики

• Діапазон вхідної напруги: 8–40 В.
• Вихідна напруга: регулюється від 1.25 В до 36 В.
• Максимальний вихідний струм: 8 А.
• Ефективність: до 96%.
• Частота перемикання: 180 кГц.
• Додаткові функції:
  • Захист від перегріву.
  • Захист від перевантаження струмом.
  • Захист від короткого замикання.
  • Захист від надмірної вхідної напруги.
  • Інтегрований MOSFET із низьким опором RDS(ON).
• Корпус: TO220-5L.

Специфікації

Інструкція

1. Підключіть вхідну напругу у межах 8–40 В.
2. Використовуйте відповідні компоненти, рекомендовані у документації (індуктивність, діод Шотткі, конденсатори).
3. Налаштуйте вихідну напругу за допомогою резистивного дільника.
4. Забезпечте охолодження мікросхеми для стабільної роботи при високих навантаженнях.

   DC-DC перетворювач XL4016, XL4016 Step-Down, XL4016 Buck Converter, мікросхема для зниження напруги, XL4016 8A перетворювач, регульований DC-DC модуль, XL4016 180kHz Converter, XL4016 для живлення пристроїв.

XL4016 Buck Converter, DC-DC регулятор XL4016, XL4016 8A 40V Converter, Step-Down Voltage XL4016, XL4016 DC-DC стабілізатор.

Документація xl4016 pdf
