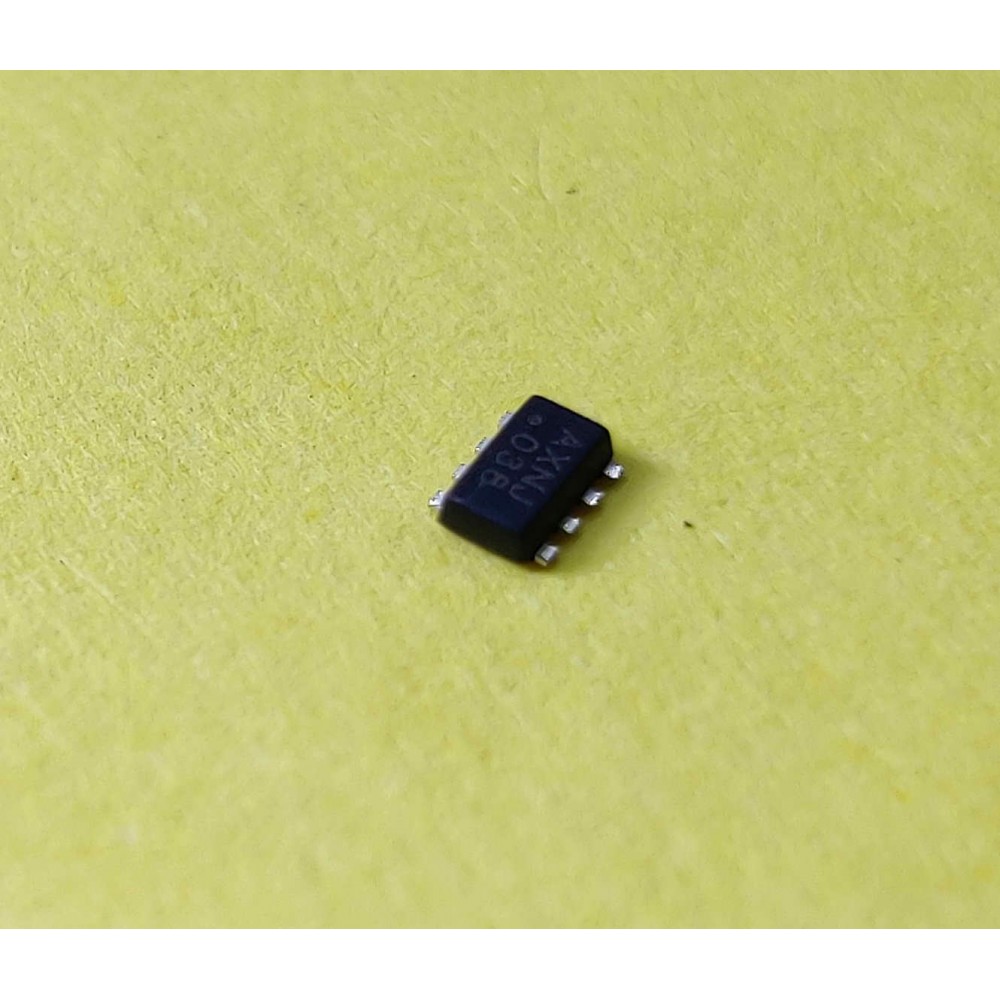

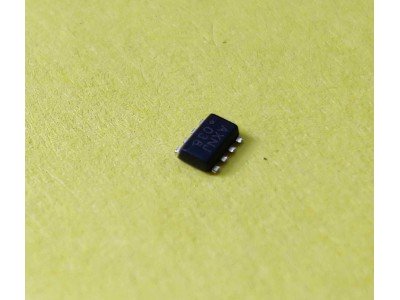

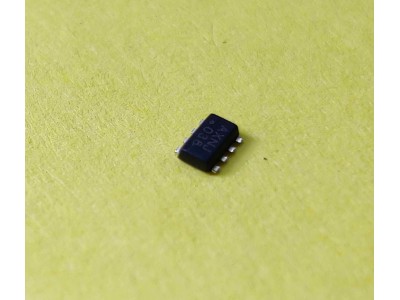

MP2330HGTL-Z || DC-DC перетворювач SOT-583

   MP2330H - високоефективний синхронний step-down (buck) перетворювач, здатний забезпечити вихідний струм до 3А. Ця інтегральна схема працює в діапазоні вхідної напруги від 4.2В до 24В і забезпечує частоту перемикання 1.2 МГц, що дозволяє мінімізувати розміри зовнішніх компонентів. Завдяки синхронному режиму роботи та внутрішнім низькоомним MOSFET, MP2330H досягає високої ефективності та компактності.

Мікросхема включає вбудовані функції захисту, включаючи захист від короткого замикання, перевантаження струмом, перевищення температури, а також функцію плавного запуску.

Основні характеристики

• Діапазон вхідної напруги: 4.2В – 24В.
• Вихідний струм: до 3А.
• Частота перемикання: 1.2 МГц.
• Вихідна напруга: регулюється від 0.8В до 90% VIN (максимум 13В).
• Ефективність: до 95%.
• Режим примусового PWM.
• Вбудовані захисти: коротке замикання, перевантаження струмом, підвищена температура.
• Індикація Power Good (PG).
• Плавний запуск (Soft-Start).
• Корпус: компактний SOT583 (1.6мм x 2.1мм).

Специфікації

Інструкція

1. Підключення живлення: Під’єднайте вхідні контакти VIN і GND до джерела живлення.
2. Налаштування вихідної напруги: Використовуйте зовнішній резистивний дільник для встановлення бажаної напруги.
3. Підключення навантаження: З’єднайте вихід VOUT з навантаженням.
4. Запуск: Подайте напругу на EN контакт для запуску схеми.

Ключові фрази

   MP2330H, синхронний buck перетворювач, 3А вихідний струм, 1.2 МГц частота, енергоефективна мікросхема, SOT583 корпус, компактний стабілізатор напруги, захист від перевантаження, індикація Power Good.

   MP2330H, step-down перетворювач, 3А стабілізатор, 1.2 МГц частота, компактна мікросхема, енергоефективний стабілізатор, інтегральний стабілізатор напруги.

Документація Mp2330 pdf
Кодування:

• AXUH
• ​AXNN
• AXNJ
