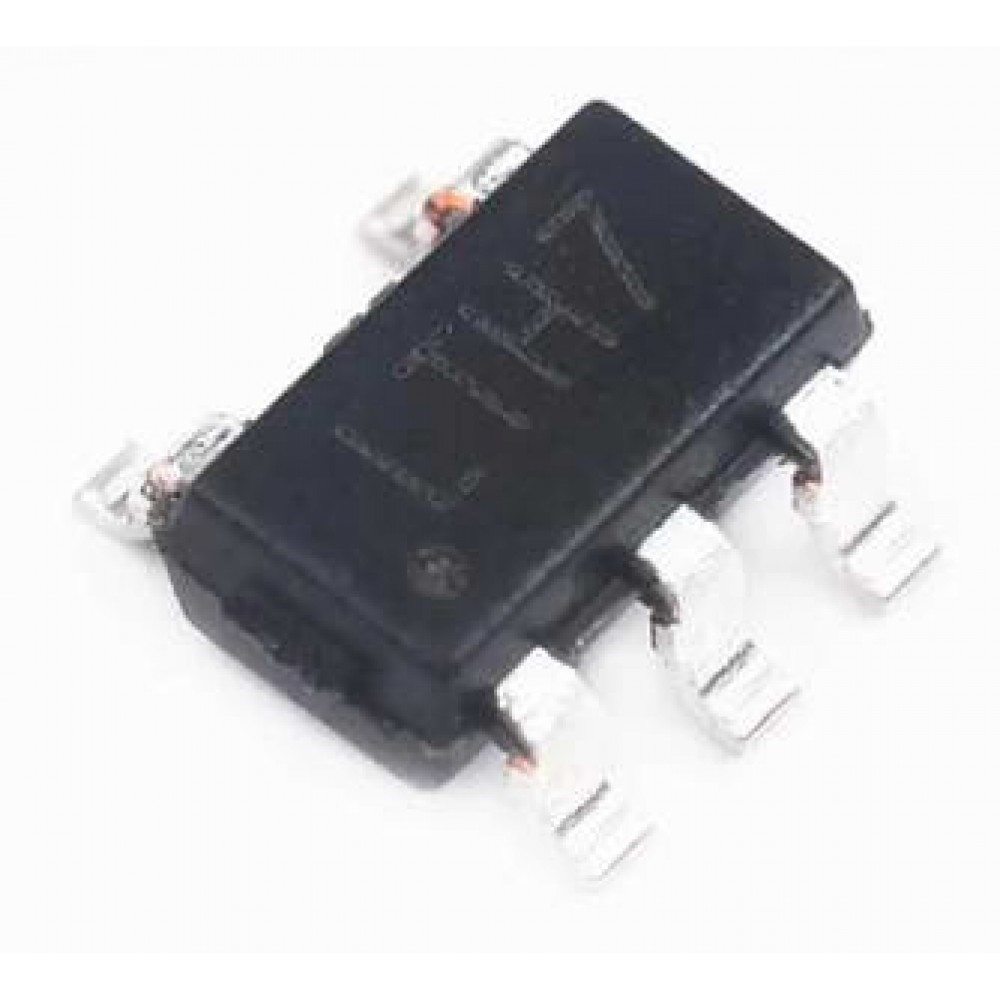

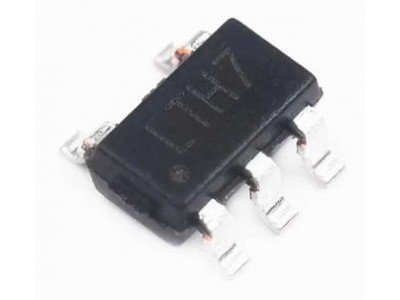

LP4054 || li-ion change SOT23-5

Контролер заряду LTC4054ES5 || li-ion change SOT23-5

Опис та технічні характеристики LP4054

Загальний опис

   LP4054 є повністю інтегрованим лінійним зарядним пристроєм для літій-іонних акумуляторів з постійним струмом і постійною напругою. Компактний корпус SOT23-5 і низька кількість зовнішніх компонентів роблять LP4054 ідеальним для портативних застосувань. Пристрій розроблений для роботи з USB-джерелами живлення без необхідності в зовнішніх резисторах або блокуючих діодах завдяки внутрішній MOSFET-архітектурі.

Технічні характеристики

• Вхідна напруга (VIN): 3.9V - 6V
• Вхідний струм живлення (IIN):
  • Режим заряджання: 300 - 1000 µA
  • Режим очікування (заряджання завершено): 50 - 200 µA
• Вихідна напруга (VFLOAT): 4.2V (з точністю ± 1%)
• Ток заряджання (IBAT):
  • Програмований струм заряджання до 500 мА
  • Трікль-заряджання: 40 мА (при RISET = 10k), 200 мА (при RISET = 2k)
• Режим трікль-заряджання: поріг напруги 2.9V, гістерезис напруги 100 мВ
• Захист від перенапруги (UVLO): поріг напруги 3.7V - 3.9V
• Температурні характеристики:
  • Максимальна температура пайки: 260°C
  • Максимальна температура з'єднання: 125°C
• Корпус: SOT23-5

Функціональний опис

1. Початок циклу заряджання: Цикл заряджання починається, коли напруга на VIN перевищує поріг UVLO, або коли акумулятор підключається до виходу зарядного пристрою.
2. Режим трікль-заряджання: Якщо напруга на BAT менше 2.9V, зарядний пристрій входить у режим трікль-заряджання.
3. Режим постійного струму: Коли напруга на BAT перевищує 2.9V, пристрій переходить у режим постійного струму, де запрограмований зарядний струм подається на акумулятор.
4. Режим постійної напруги: Коли напруга на BAT досягає 4.2V, LP4054 переходить у режим постійної напруги, і струм заряджання починає зменшуватися.
5. Завершення заряджання: Коли зарядний струм падає до 1/10 запрограмованого значення, зарядний цикл завершується.

Документація Lp4054 pdf
Кодування:

• HDh2
• ​HBY2
• ​LTH7
