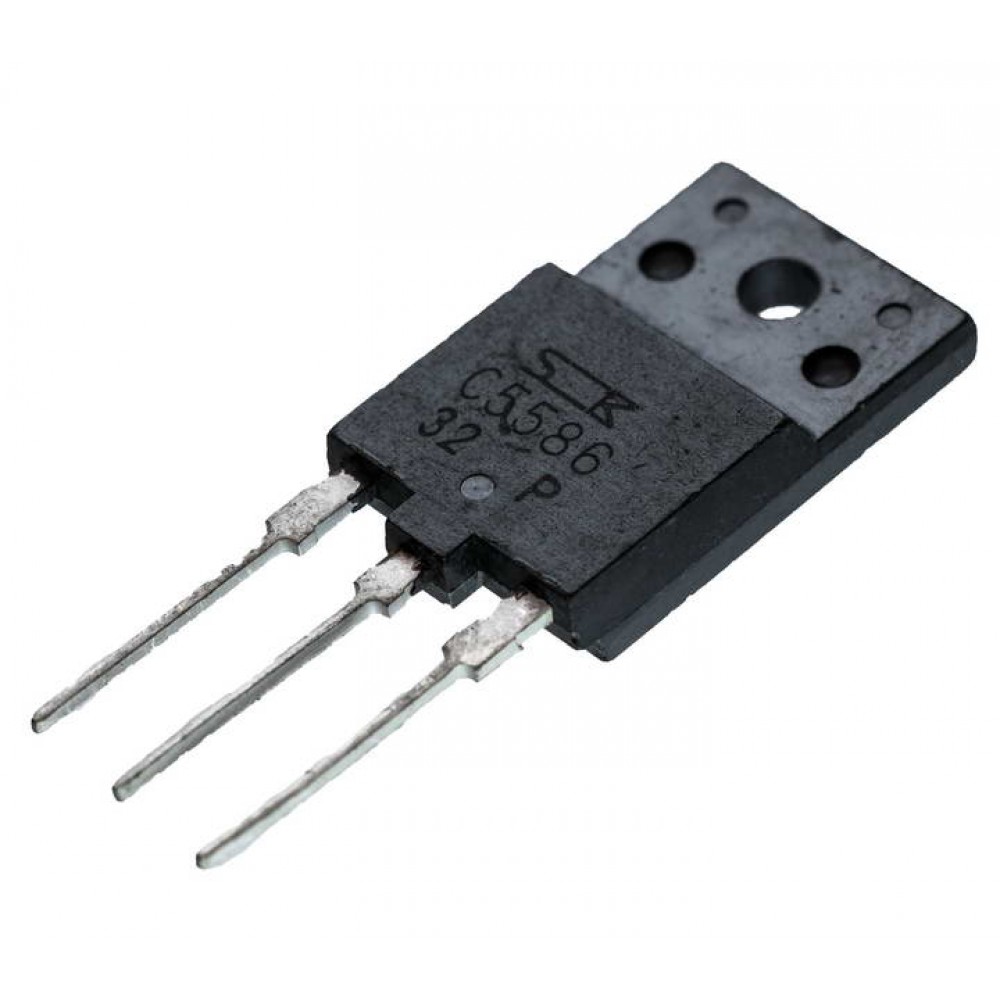

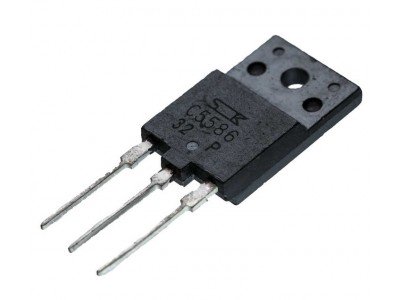

2SC5586 || транзистор TO-3PF NPN

Datasheet 2SC5586 pdf
Опис

   2SC5586 - кремнієвий біполярний транзистор NPN типу, розроблений для використання в схемах горизонтальної розгортки. Висока напруга колектор-база та швидке перемикання роблять його ідеальним для застосувань, де потрібна надійність та стабільність параметрів.

Основні характеристики

• Тип корпусу: TO-3P.
• Максимальна напруга колектор-база (VCBO): 900 В.
• Максимальна напруга колектор-емітер (VCEO): 550 В.
• Максимальна напруга емітер-база (VEBO): 9 В.
• Максимальний струм колектора (IC): 5 А.
• Потужність розсіювання (PC): 70 Вт (при TC = 25°C).
• Робочий температурний діапазон (Tj): -55°C до +150°C.
• Коефіцієнт підсилення струму (hFE): 10–40 (при IC = 1.8 А, VCE = 4 В).

Специфікації

Інструкція

1. Підключення:
   • Вивід 1: База.
   • Вивід 2: Колектор.
   • Вивід 3: Емітер.
2. Монтаж: Транзистор має бути встановлений на тепловідведення для забезпечення ефективного розсіювання тепла.
3. Експлуатація: Дотримуйтесь зазначених параметрів для запобігання пошкодженню пристрою.
