Скорочений опис
Datasheet UF4007 pdf UF4007 - високошвидкісний діод для випрямлення, який підтримує зворотну напругу до 1000 В і прямий струм до 1 А. Завдяки короткому часу відновлення (75 нс) та низьким втратам, UF4007 ідеально пі... Читати далі...
Характеристики
- Код товару: 0900013
- Наявність: На складі 5
Datasheet UF4007 pdf

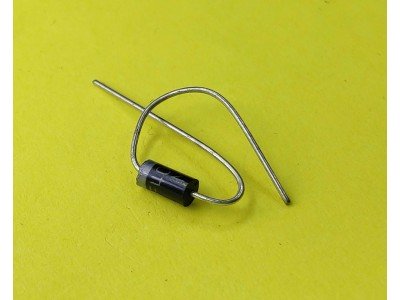

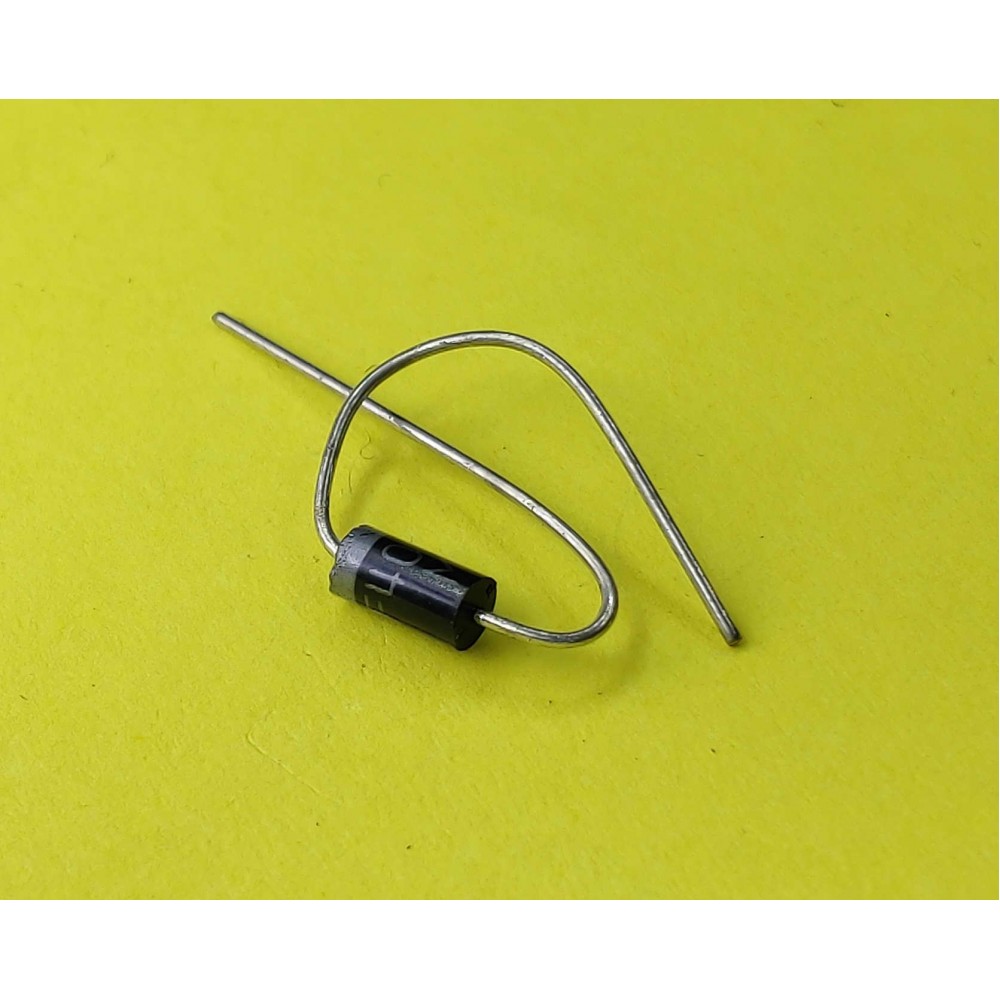

UF4007 - високошвидкісний діод для випрямлення, який підтримує зворотну напругу до 1000 В і прямий струм до 1 А. Завдяки короткому часу відновлення (75 нс) та низьким втратам, UF4007 ідеально підходить для використання в джерелах живлення, інверторах і інших високочастотних схемах. Скляний корпус DO-41 забезпечує надійність і тривалу роботу навіть у складних умовах.
Основні характеристики
- Тип компонента: Ультрашвидкий випрямний діод.
- Корпус: DO-41 (DO-204AL).
- Максимальна зворотна напруга (VRRM): 1000 В.
- Максимальний прямий струм (IF(AV)): 1 А.
- Час відновлення (trr): 75 нс.
- Максимальний імпульсний струм (IFSM): 30 А.
- Діапазон температур: -55°C до +150°C.
Специфікації
| Характеристика | Значення |
|---|---|
| Максимальна зворотна напруга (VRRM) | 1000 В |
| Максимальний RMS струм | 700 В |
| Максимальний прямий струм | 1 А |
| Імпульсний струм | 30 А |
| Час відновлення (trr) | 75 нс |
| Корпус | DO-41 |
| Максимальна температура | -55°C до +150°C |
Інструкція з використання
- Підключення: Забезпечте правильну полярність при монтажі (кольорова смуга позначає катод).
- Охолодження: Переконайтеся, що тепловідведення достатнє для ефективної роботи діода.
- Монтаж: Використовуйте корпус DO-41, який легко інтегрується в друковані плати.
- Схеми: Використовуйте UF4007 у схемах високочастотного випрямлення та інверторів.
UF4007, швидкий випрямний діод, DO-41, ультрашвидкий діод 1000 В, діод для інвертора, випрямний діод 1 А.
UF4007 DO-41, ультрашвидкий випрямний діод, діод для високочастотних схем, UF4007 1 А, випрямний діод 1000 В.
| Діоди | |
| Конфігурація діода | Ультра швидкий |
| Корпус | DO-41 |
| Максимальна зворотня напруга | 1000В |
| Максимальний прямий струм | 1А |
