Скорочений опис

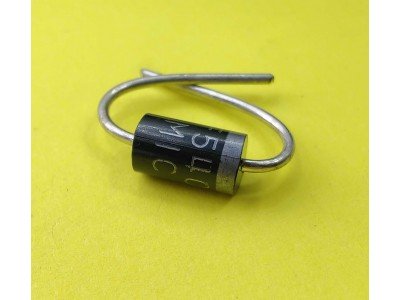

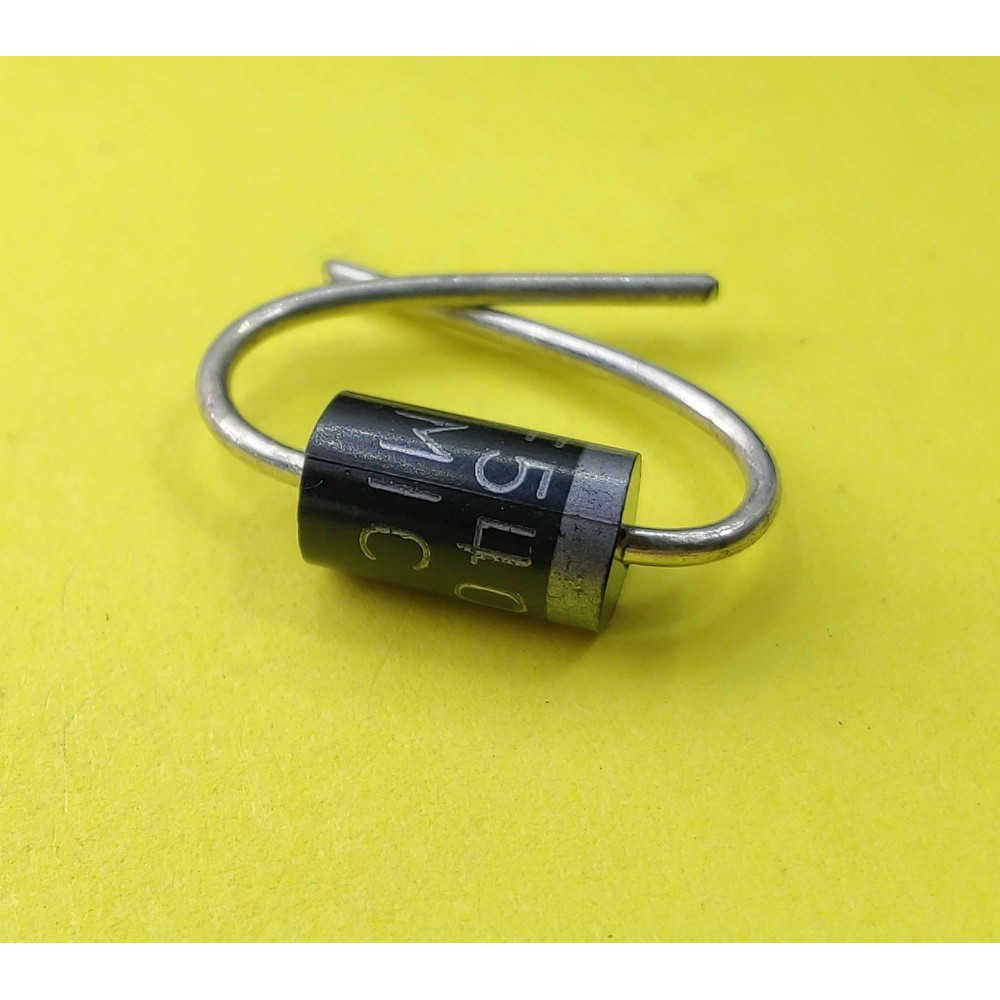

UF5408 - ультрашвидкий випрямний діод у корпусі DO-27, розроблений для роботи у високочастотних джерелах живлення, інверторах та схемах перетворення напруги. Цей діод забезпечує високу ефективність завдяки низьким втр... Читати далі...
Характеристики
UF5408 - ультрашвидкий випрямний діод у корпусі DO-27, розроблений для роботи у високочастотних джерелах живлення, інверторах та схемах перетворення напруги. Цей діод забезпечує високу ефективність завдяки низьким втратам енергії, короткому часу відновлення (50–75 нс) та високій стійкості до пікових струмів.
Основні характеристики
- Тип компонента: Ультрашвидкий випрямний діод.
- Корпус: DO-27.
- Максимальна зворотна напруга (VRRM): 1000 В.
- Максимальний прямий струм (IF(AV)): 3 А.
- Час відновлення (trr): 75 нс.
- Максимальний імпульсний струм (IFSM): 150 А.
- Температурний діапазон: -55°C до +150°C.
Специфікації
| Характеристика | Значення |
|---|---|
| Максимальна зворотна напруга (VRRM) | 1000 В |
| RMS напруга (VRMS) | 700 В |
| Максимальний прямий струм | 3 А |
| Імпульсний струм (IFSM) | 150 А |
| Час відновлення (trr) | 75 нс |
| Ємність переходу (CJ) | 45 пФ |
Інструкція з використання
- Підключення: Забезпечте правильну полярність при монтажі (катод позначений кольоровою смугою на корпусі).
- Монтаж: Використовуйте корпус DO-27 для зручного встановлення на друковану плату або у відповідні тримачі.
- Охолодження: Використовуйте ефективне тепловідведення для стабільної роботи при високих струмах.
- Захист: Переконайтеся, що діод працює у межах заданих параметрів напруги та струму.
UF5408, ультрашвидкий діод DO-27, випрямний діод 3 А, діод 1000 В, швидкий діод для інверторів, UF5408 для джерел живлення.
UF5408 DO-27, ультрашвидкий випрямний діод, діод 1000 В, випрямний діод 3 А, UF5408 для високочастотних схем.
Документація UF5408 pdf
| Діоди | |
| Конфігурація діода | Ультрашвидкий |
| Корпус | DO-27 |
| Максимальна зворотня напруга | 1000 Вольт |
| Максимальний прямий струм | 3.0 А |
