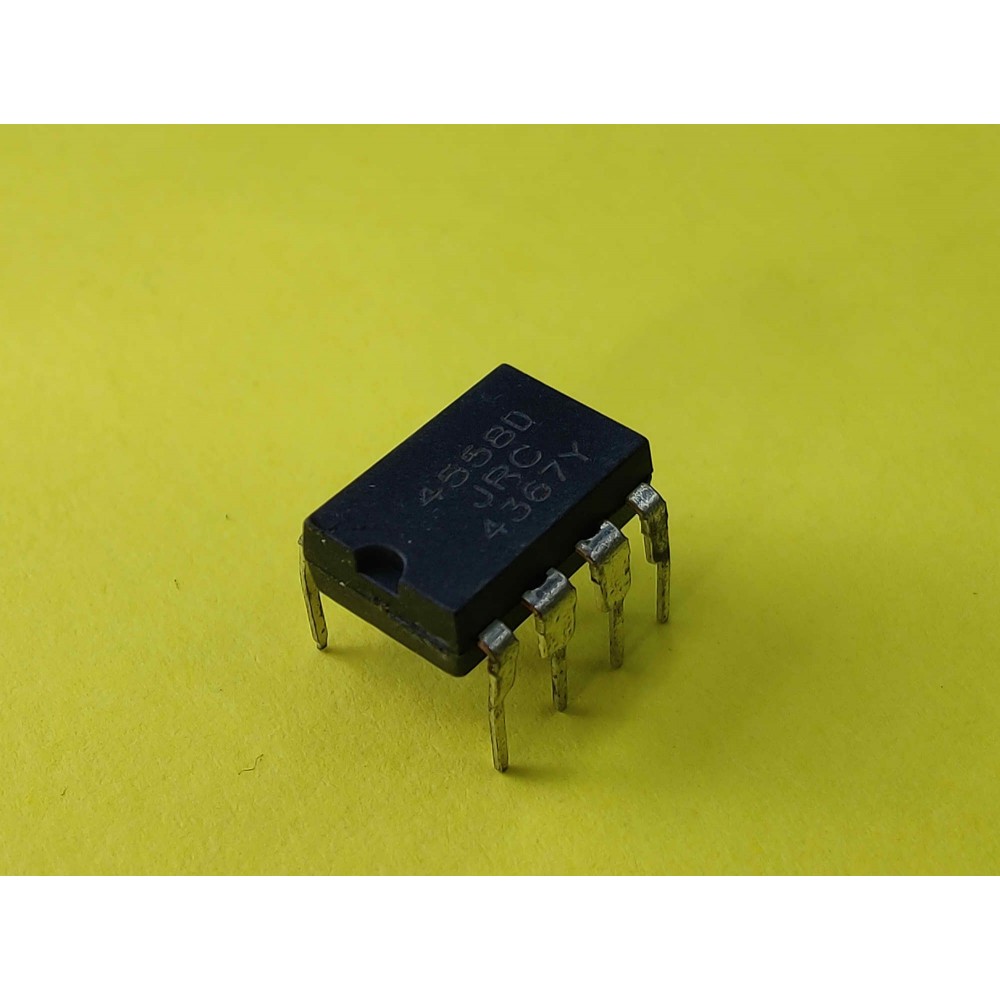

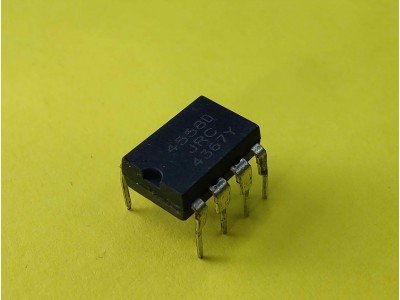

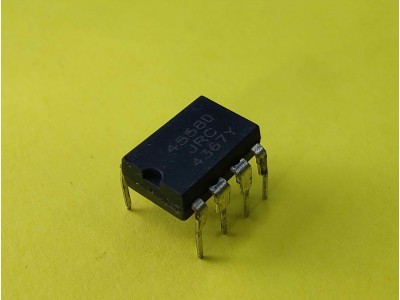

NJM4558D || Операційний підсилювач DIP-8

   NJM4558D - подвійний операційний підсилювач з високим коефіцієнтом підсилення та внутрішньою компенсацією, створений на одному кремнієвому чипі. Завдяки низькому рівню шуму та високій стабільності, мікросхема підходить для застосувань у вимірювальних приладах, аудіообладнанні та інших аналогових системах. Вона підтримує широкий діапазон напруги живлення та забезпечує надійну роботу в жорстких умовах.

Основні характеристики

• Тип: Подвійний операційний підсилювач.
• Діапазон напруги живлення: ±4В до ±18В.
• Коефіцієнт підсилення напруги: 100 дБ (типовий).
• Високий вхідний опір: 5 МΩ (типовий).
• Вихідна напруга: ±14В при навантаженні 10 кОм.
• Смуга пропускання: 3 МГц.
• Потужність розсіювання: 500 мВт (DIP-8 корпус).
• Корпус: DIP-8, доступні також SOP-8, SSOP-8, DMP-8.

Специфікації

Інструкція

1. Підключення живлення: Підключіть напругу живлення до контактів V+ і V- згідно зі специфікаціями.
2. Вхідні сигнали: Під'єднайте вхідні сигнали до відповідних контактів A+INPUT, A-INPUT, B+INPUT, B-INPUT.
3. Налаштування схеми: Використовуйте зовнішні компоненти для налаштування режиму роботи.
4. Перевірка вихідних сигналів: Під'єднайте виходи A OUTPUT і B OUTPUT до навантаження.

  NJM4558D, подвійний операційний підсилювач, DIP-8 корпус, низький рівень шуму, 3 МГц смуга пропускання, 100 дБ коефіцієнт підсилення, вимірювальні прилади.

NJM4558D, операційний підсилювач, подвійний підсилювач, аналогова схема, DIP-8 підсилювач.
