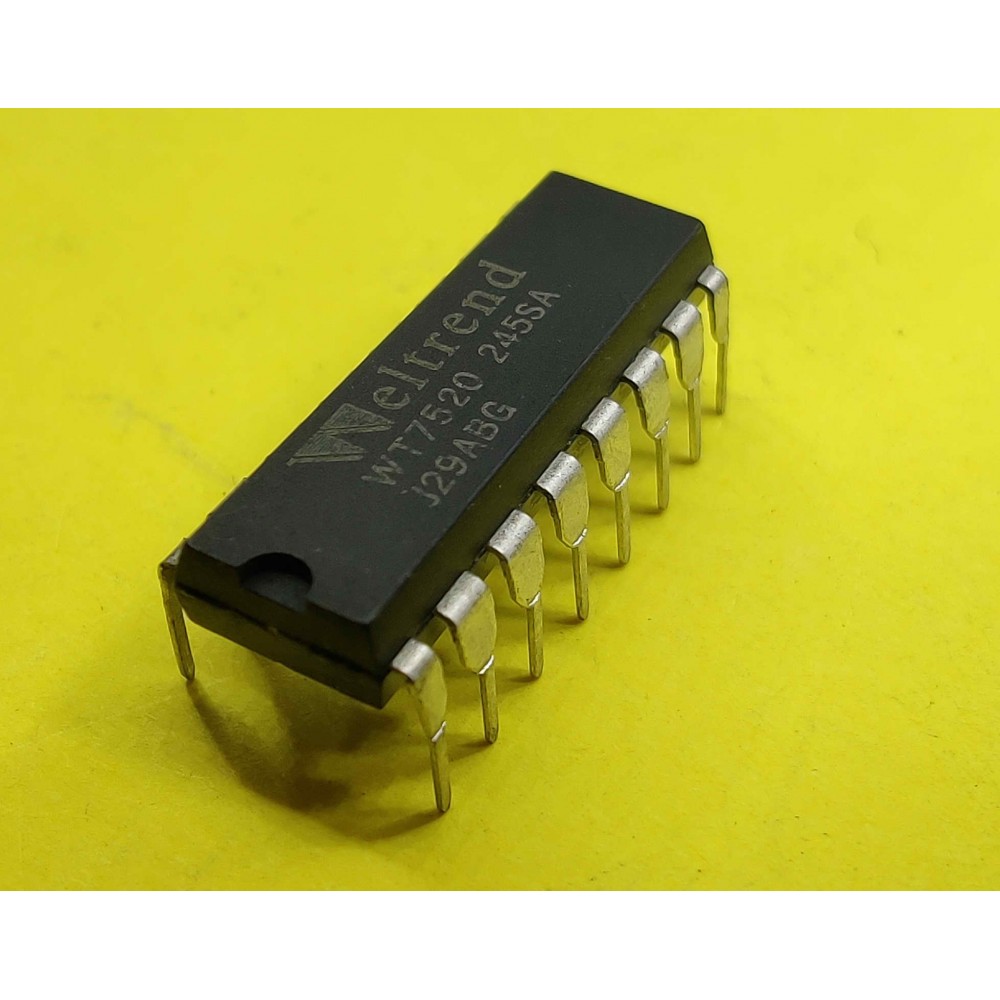

WT7520 || PWM-контролер DIP16
Документація WT7520 pdf
Опис
Мікросхема WT7520 - високоефективний контролер широтно-імпульсної модуляції (PWM), спеціально розроблений для використання у блоках живлення ПК (SMPS). Вона забезпечує повний набір функцій захисту, таких як захист від перенапруги (OVP), зниженої напруги (UVP), функцію "Power Good Output" (PGO), а також підтримує дистанційне ввімкнення/вимкнення. Завдяки вбудованим можливостям та мінімальній потребі у зовнішніх компонентах, WT7520 оптимізує конструкцію та підвищує надійність системи.
Основні характеристики
- Функції захисту: Захист від перенапруги (OVP) і зниженої напруги (UVP) для 3.3V, 5V, 12V.
- Додатковий захист: Вхід PT для моніторингу додаткових параметрів.
- Функції керування:
- Вихід "Power Good Output" (PG) для індикації стану системи.
- Дистанційне ввімкнення/вимкнення (Remote ON/OFF).
- Вбудована функція м'якого старту (Soft Start).
- Час затримки:
- 280 мс для сигналу "Power Good".
- 110 мкс для UVP.
- 510 мкс для OVP.
- Корпус: 16-контактний Dual In-Line Package (DIP).
- Енергоспоживання: Низький струм у режимі очікування (10-20 мА).
Специфікації
| Параметр | Значення |
|---|---|
| Напруга живлення | 5 В |
| Вихідна напруга | Від 0 до 5 В |
| Частота осциляції | 50–70 кГц (зовнішній резистор 120 kΩ) |
| Температура роботи | -10°C ~ +70°C |
| Затримка "Power Good" | 280 мс |
| Захист від перенапруги | 4.1 В (3.3В), 6.2 В (5В), 4.64 В (12В) |
| Захист від зниженої напруги | 1.98 В (3.3В), 3.0 В (5В), 2.37 В (12В) |
| Корпус | DIP-16 |
Інструкція
- Встановіть мікросхему на плату, забезпечуючи коректне підключення до основних ліній живлення (3.3В, 5В, 12В).
- Використовуйте зовнішні компоненти (резистори, конденсатори) для налаштування частоти, затримки та функції м'якого старту.
- Підключіть функції дистанційного ввімкнення/вимкнення та "Power Good Output" для моніторингу стану системи.
- Перевірте роботу захисту (OVP/UVP) у відповідних умовах.
контролер PWM WT7520, PWM контролер для SMPS, WT7520 OVP/UVP, мікросхема блоку живлення, WT7520 функція Power Good, контролер широтно-імпульсної модуляції, DIP-16 PWM контролер, WT7520 блок живлення, SMPS контролер WT7520, контролер з функцією м'якого старту.
WT7520 PWM контролер, WT7520 SMPS мікросхема, WT7520 Power Good Output, DIP-16 PWM, WT7520 захист від перенапруги.
| Електронні компоненти | |
| Корпус | DIP-16 |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 260AVC |
| Вихідна напруга, В | 3.3, 5.0,12.0 Вольт |
| Максимальний струм навантаження, А | |
| Тип | PWM - контролер |
| Частота, Мгц | 70kHz |
| Аналоги | |
