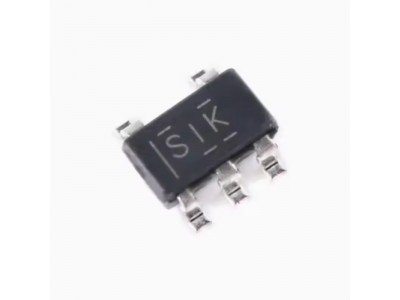

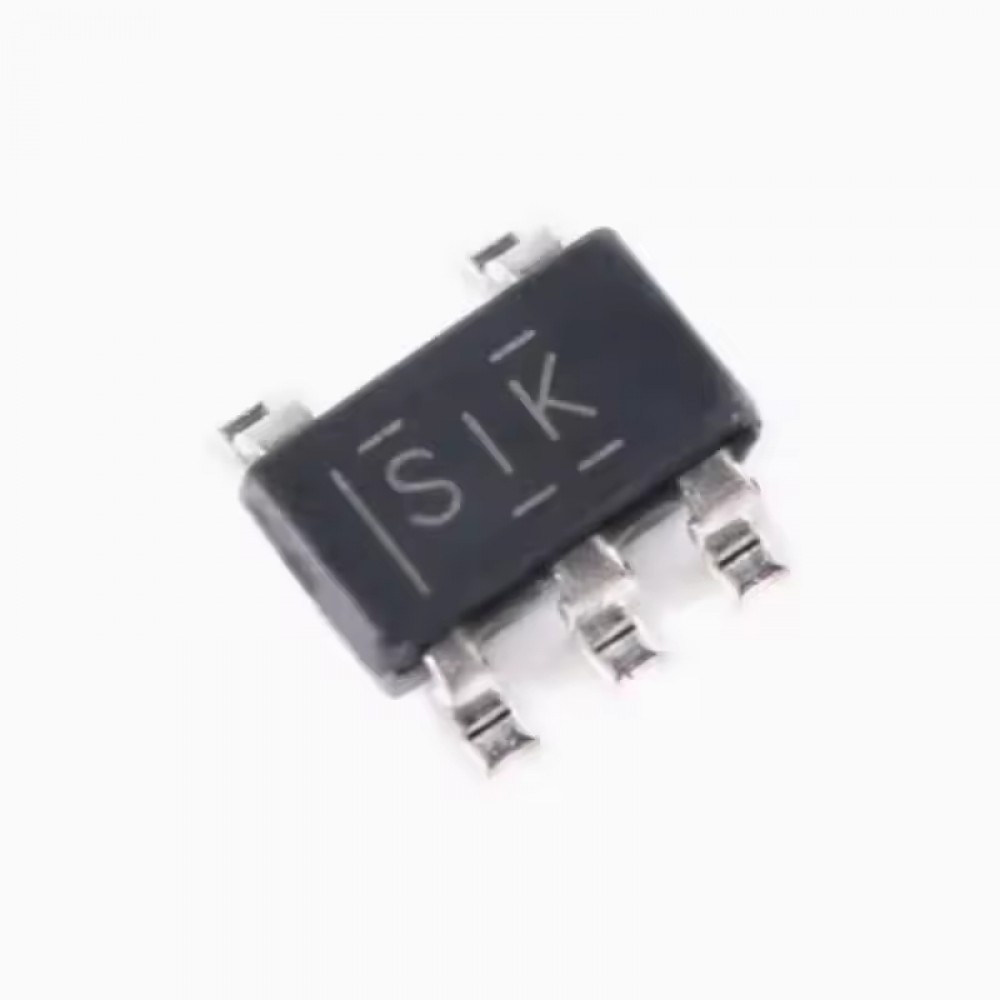

TLV62565DBVR — високоефективний понижувальний перетворювач у корпусі SOT23-5
Опис
TLV62565DBVR - синхронний імпульсний DC-DC понижувальний перетворювач (buck converter), призначений для компактних і енергоефективних джерел живлення. Мікросхема підтримує вхідну напругу від 2.5 В до 5.5 В та здатна забезпечити вихідний струм до 2 А. Завдяки частоті перемикання 1.5 МГц та автоматичному переходу в режим Power Save при низьких навантаженнях, забезпечується висока ефективність на всьому діапазоні струмів. Вбудовані функції захисту від перевантаження, перегріву, плавного запуску та низьке споживання у вимкненому режимі роблять мікросхему ідеальним рішенням для сучасних портативних пристроїв.
Основні характеристики
- Тип: синхронний понижувальний перетворювач
- Корпус: SOT23-5
- Вхідна напруга: 2.5 В – 5.5 В
- Вихідний струм: до 2 А
- Частота перемикання: 1.5 МГц (типово)
- Вихідна напруга: регулюється від 0.6 В до VIN
- Коефіцієнт ефективності: до 95%
- Споживання в режимі очікування: 35 мкА
- Споживання у вимкненому стані: <2 мкА
- Вбудований захист: коротке замикання, перенавантаження, перегрів
- Режим економії енергії (Power Save Mode)
- Плавний запуск (Soft Start)
- Робоча температура: від -40°C до +125°C
Специфікації
| Характеристика | Значення |
|---|---|
| Модель | TLV62565DBVR |
| Тип | Синхронний buck-конвертер |
| Корпус | SOT23-5 |
| Вхідна напруга | 2.5 – 5.5 В |
| Вихідна напруга | 0.6 В – VIN |
| Вихідний струм | до 2 А |
| Частота перемикання | 1.5 МГц (тип.) |
| ККД | до 95% |
| Струм спокою | 35 мкА |
| Захисти | OCP, OTP, UVLO, Soft Start |
| Режим енергозбереження | Так (автоматичний) |
| Робоча температура | -40°C...+125°C |
Інструкція
- Під’єднайте вивід VIN до джерела живлення (2.5–5.5 В).
- За допомогою дільника напруги (R1, R2) встановіть потрібну вихідну напругу.
- Приєднайте котушку індуктивності до виводу SW.
- Додайте конденсатори на вході (4.7–10 мкФ) та виході (10–47 мкФ) для стабільності.
- Підключіть вивід EN до VCC (або керуйте логічно) для увімкнення.
- Підключіть FB до точки дільника для зворотного зв'язку.
TLV62565DBVR, buck-конвертер SOT23-5, імпульсний стабілізатор 2А, мікросхема понижувальна DC-DC, TLV62565, 1.5 МГц buck, перетворювач живлення 5В, синхронний step-down регулятор, Texas Instruments DC-DC, стабілізатор з захистом, понижуючий регулятор напруги, малогабаритний DC-DC, мікросхема з Power Save, SOT23 DC-DC
мікросхема TLV62565DBVR, DC-DC понижуючий перетворювач, buck-конвертер 2A, TLV62565 5V 2A, синхронний DC стабілізатор, мікросхема SOT23-5
Datasheet TLV62565 pdf
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 2.5-5.5V |
| Вихідна напруга, В | 0.6 В – VIN |
| Максимальний струм навантаження, А | до 2 А |
| Тип | Понижаючий перетворювач DC - DC |
| Частота, Мгц | 1.5 MHz |
| Корпус | SOT23-5 |
