TNY180PN || Шім-контролер dip-7

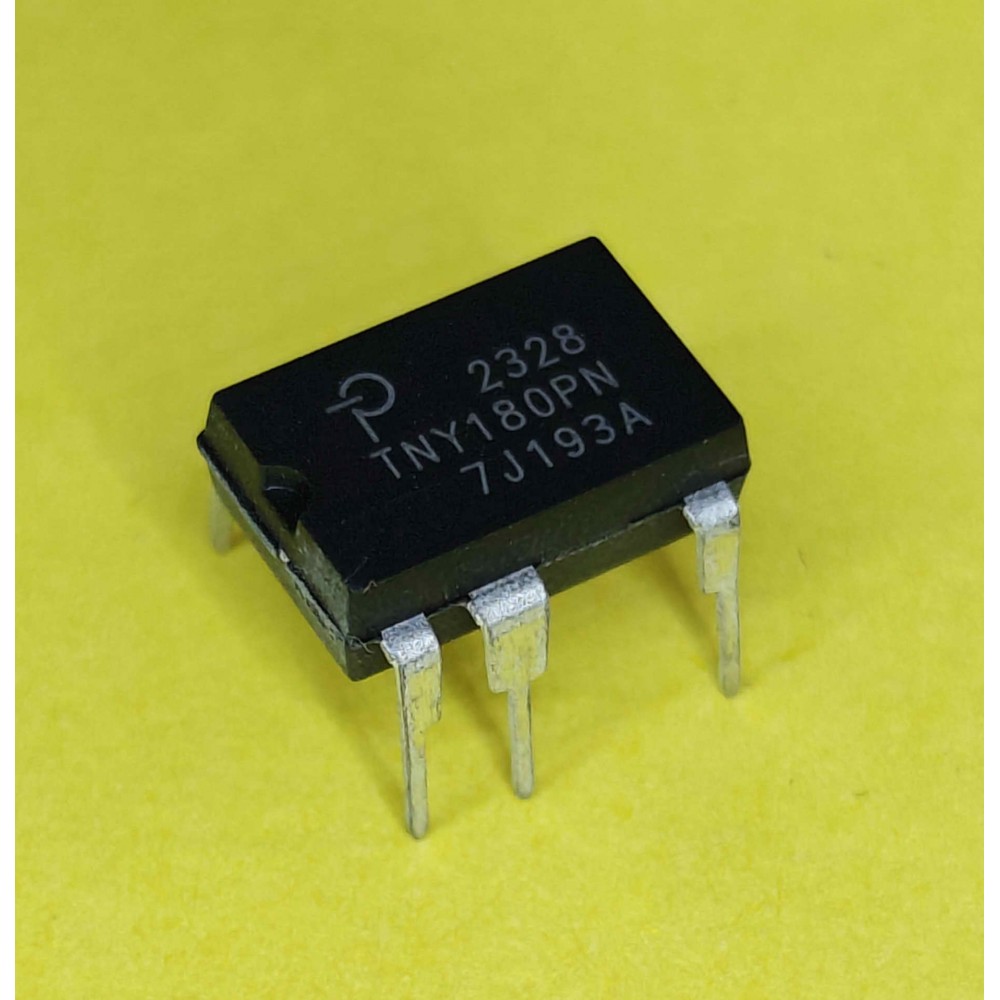

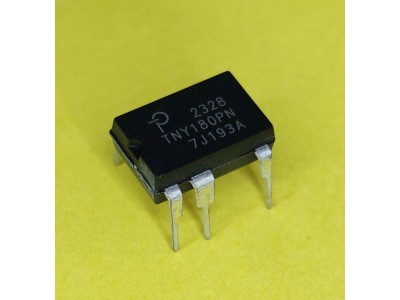

 Мікросхема TNY180PN (DIP-7)

Опис

   Мікросхема TNY180PN серії TinySwitch-LT – високоефективний імпульсний контролер живлення, що об’єднує у собі 650 В MOSFET, генератор, струмовий ліміт, тепловий захист та інші функції. Вона забезпечує ефективне керування енергоспоживанням, високу надійність і простоту конструкції. Використовується для блоків живлення адаптерів, зарядних пристроїв, побутових і промислових електроприладів.

Основні характеристики

• Вбудований 650 В MOSFET.
• Управління за принципом ON/OFF без необхідності компенсації зворотного зв’язку.
• Вибір обмеження струму через конденсатор BP/M.
• Режим самозапуску без необхідності зовнішнього джерела живлення.
• Мінімальне енергоспоживання у холостому режимі: менше 150 мВт (без обмотки зміщення) або менше 50 мВт (з обмоткою зміщення).
• Частотна модуляція для зниження рівня електромагнітних перешкод (EMI).
• Високий рівень захисту: тепловий захист, обмеження струму, автоматичне відновлення при короткому замиканні.
• Максимальна вихідна потужність: 36,5 Вт (230 В) / 28,5 Вт (85-265 В).

Специфікації

Інструкція

1. Підключення:
   • Вхід живлення – до Drain (D).
   • Вихідний сигнал – від Source (S).
   • Управління – через BP/M та EN.
2. Налаштування обмеження струму:
   • 0,1 мкФ – стандартний рівень.
   • 1 мкФ – зменшене обмеження струму.
   • 10 мкФ – підвищене обмеження струму.
3. Захист:
   • Автоматичне відключення при перегріві (>142°C).
   • Автостарт після короткого замикання.
   • Захист від перенапруги на виході через Zener-діод.

   TNY180PN, імпульсний контролер живлення, TinySwitch-LT, 650 В MOSFET, ON/OFF керування, адаптер живлення, блок живлення, енергозберігаюча мікросхема, обмеження струму, захист від перегріву, Power Integrations, DIP-7.

   TNY180PN DIP-7, TinySwitch-LT, енергозберігаючий контролер, імпульсний блок живлення, 36.5 Вт вихідна потужність, мікросхема для адаптерів, блок живлення на TNY180PN.

Документація Tny180pn pdf
