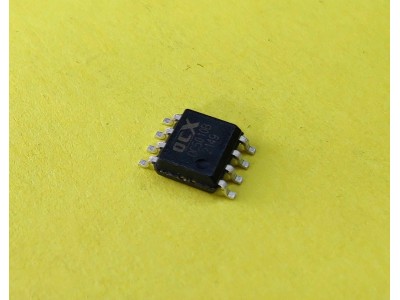

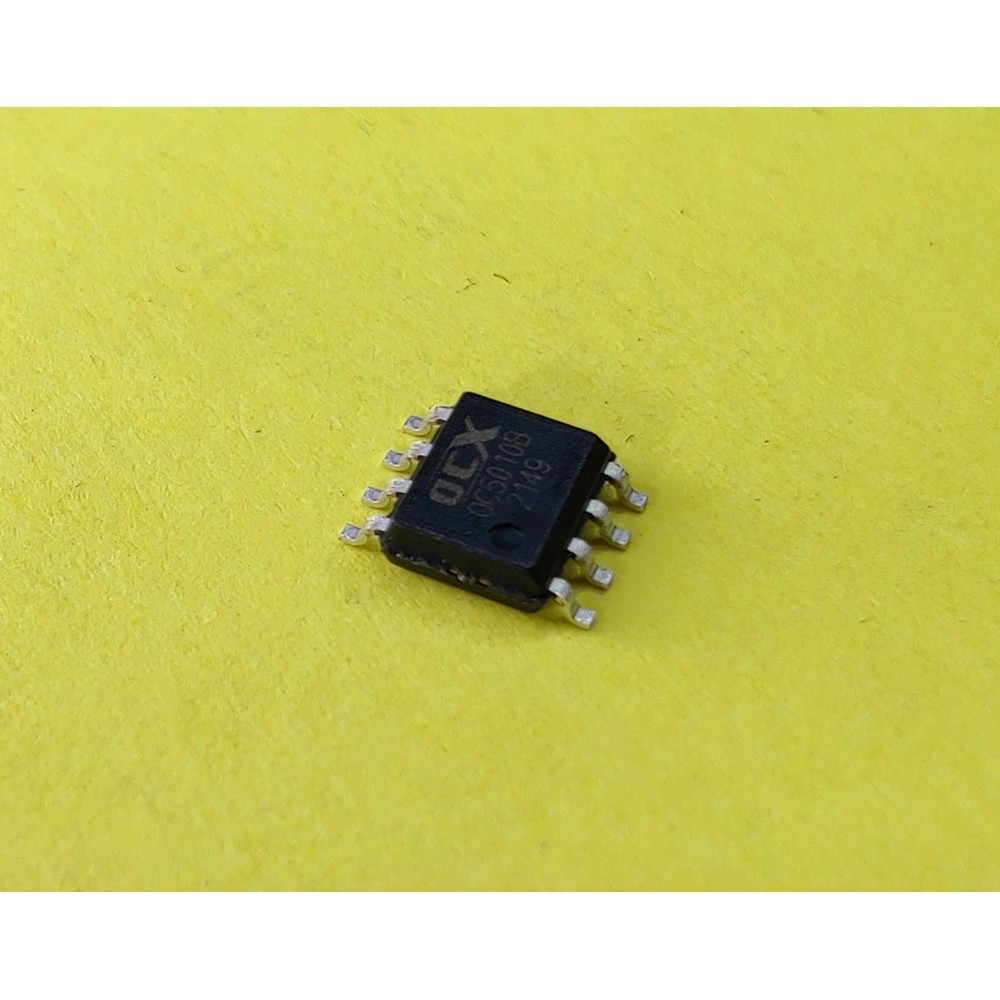

OC5010B || Драйвер led SOP-8

   OC5010B - високоефективний LED-драйвер із вбудованим 5А MOSFET, розроблений для живлення світлодіодів із високою яскравістю. Цей драйвер підтримує широкий діапазон вхідної напруги (5.5В–40В), високоточне регулювання струму (±3%) та частоту роботи до 1 МГц. Завдяки вбудованим захистам і компактному корпусу ESOP8, OC5010B ідеально підходить для застосувань у промисловому, автомобільному та архітектурному освітленні.

Основні характеристики

• Вхідна напруга: 5.5В – 40В.
• Максимальний вихідний струм: 2.5А.
• Вбудований MOSFET: 40В/50 мОм.
• Частота роботи: до 1 МГц.
• ККД: до 96%.
• Точність струму: ±3%.
• Максимальна частота PWM-управління: 5 кГц.
• Функції захисту:
  • Захист від перегріву.
  • Захист від низької напруги.
• Додаткові функції:
  • LDO-стабілізатор із виходом 5В/5мА.
  • Підтримка димінг-функції через DIM-пін.
• Корпус: ESOP8.

Специфікації

Інструкція

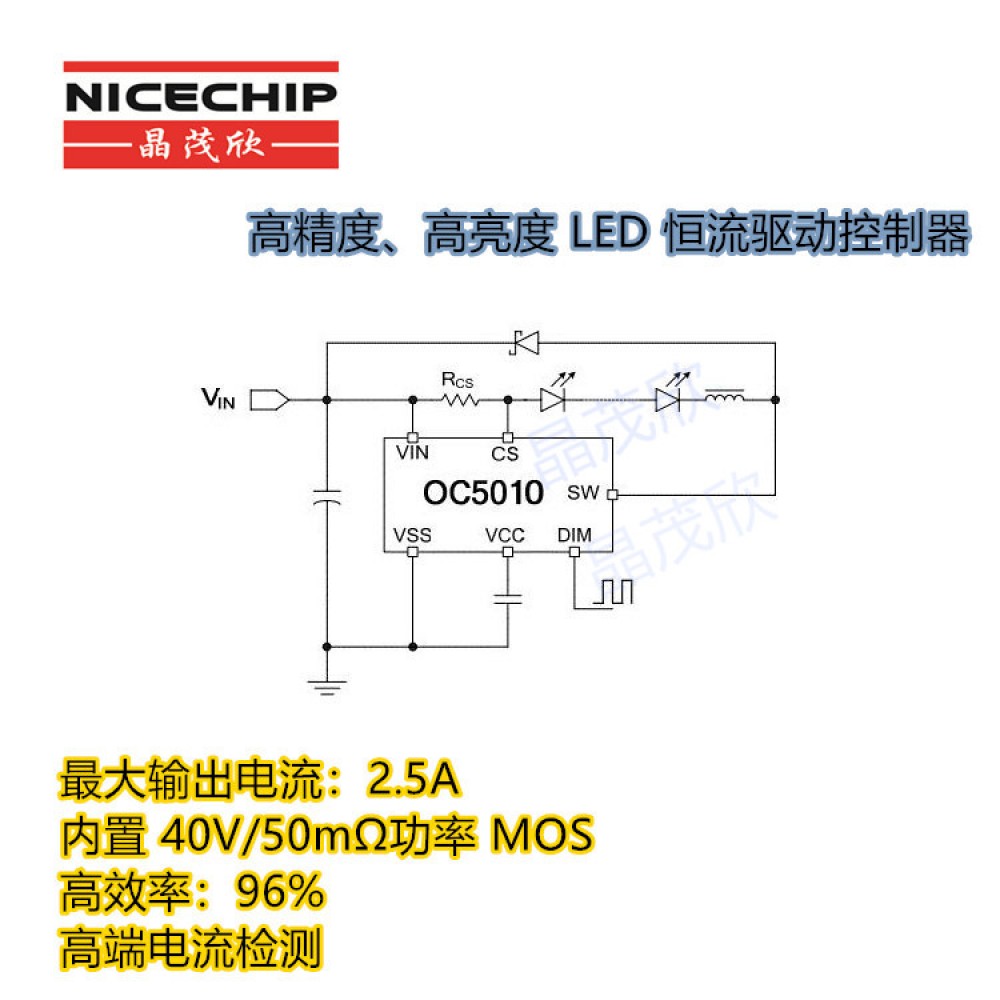

1. Підключення живлення: Підключіть вхідну напругу (5.5В–40В) до VIN.
2. Вихідний струм: Налаштуйте струм через зовнішній резистор RCS.
3. Управління яскравістю: Використовуйте PWM-сигнал на піні DIM для регулювання яскравості (до 5 кГц).
4. Встановлення LDO: Підключіть конденсатор ≥1 мкФ до виходу VCC для стабілізації.
