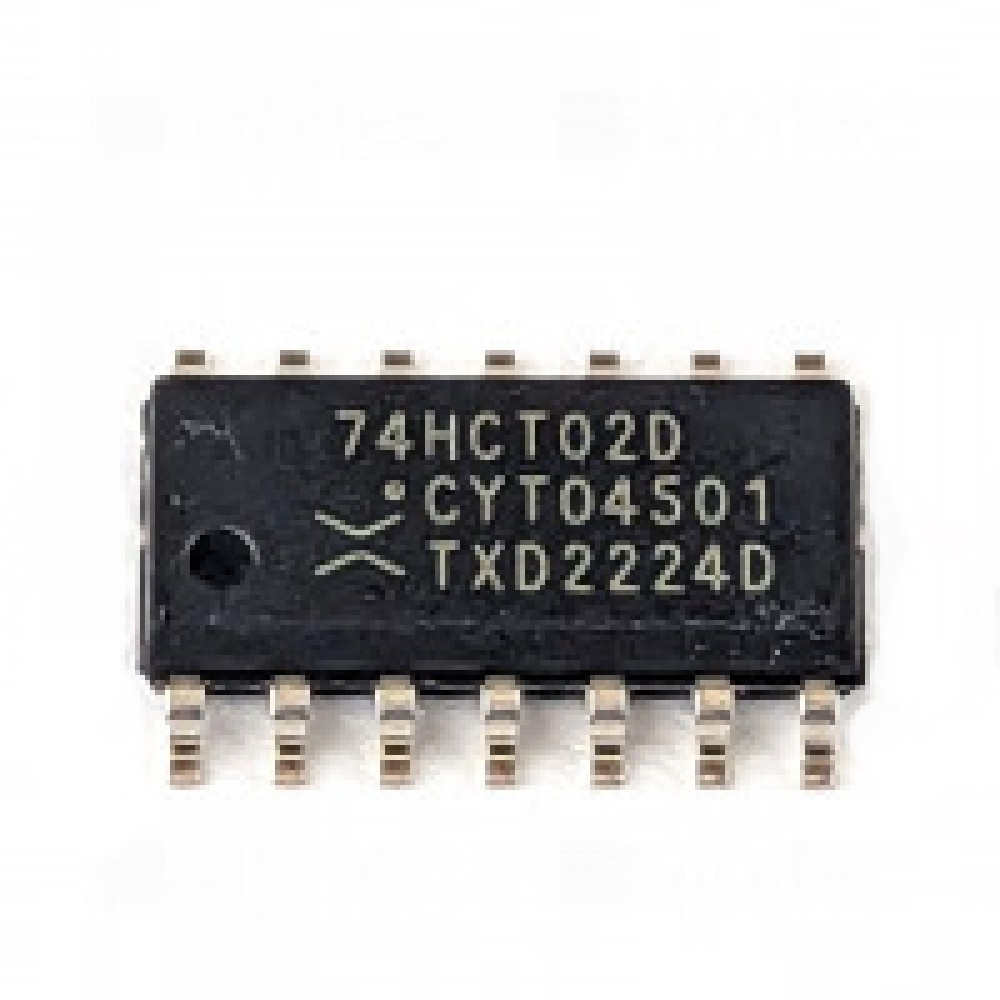

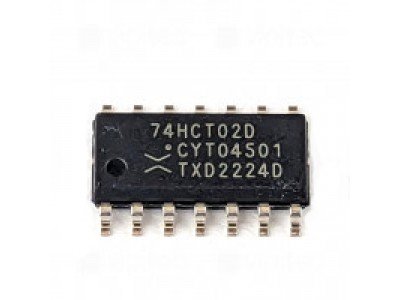

Логічна мікросхема 74HCT02D NOR 4×2-входи | SOP-14 корпус
Опис
74HCT02D - високошвидкісна КМОП-логічна мікросхема, що містить чотири незалежні логічні елементи NOR із двома входами кожен. Завдяки TTL-сумісним рівням входу, широкому діапазону робочих температур і низькому споживанню струму, мікросхема ідеально підходить для цифрових схем керування, автоматики та вбудованих систем.
Основні характеристики
- Тип логіки: Quad 2-input NOR gate
- Технологія: HCT (High-Speed CMOS з TTL-рівнями входів)
- Живлення: 4.5–5.5 В
- Інтерфейс рівнів входу: TTL
- Кількість елементів: 4 логічні вентилі NOR
- Корпус: SOP-14 (SOT108-1)
- Температурний діапазон: –40…+125 °C
- Сумісність зі стандартами JEDEC: JESD7A, JESD8C
- Захист від ESD: HBM > 2000 В, CDM > 1000 В
- Високий запас по шуму та стійкість до latch-up
Специфікація
| Параметр | Значення |
|---|---|
| Тип елементів | NOR, 4 елементи по 2 входи |
| Тип корпусу | SOP-14 (SO14, SOT108-1) |
| Кількість виводів | 14 |
| Напруга живлення (Vcc) | 4.5…5.5 В |
| Робочий температурний діапазон | –40…+125 °C |
| Логічний рівень входу (високий) | ≥ 2.0 В |
| Логічний рівень входу (низький) | ≤ 0.8 В |
| Струм споживання | до 40 мкА (типове: 2 мкА) |
| Вихідний струм | ±4 мА (типове навантаження) |
| Час затримки поширення (tpd) | 11–29 нс при Vcc = 4.5 В |
| Ємність входу | 3.5 пФ |
Інструкція застосування
- Підключіть мікросхему до джерела живлення 5 В (Vcc) і загальної шини (GND).
- Подайте логічні сигнали TTL-рівня на входи A та B відповідного елемента.
- На виході Y отримаєте результат логічної операції NOR:
- Якщо обидва входи LOW — вихід HIGH
- Якщо хоча б один вхід HIGH — вихід LOW
- Уникайте перевищення меж напруги або струму для стабільної роботи.
