Скорочений опис
Електролітичний конденсатор 680 мкФ 25В 105°C у корпусі 8×16 мм – це компактний і ефективний компонент для фільтрації пульсацій, згладжування напруги та стабілізації електроживлення у низьковольтних електронних пристр... Читати далі...
Характеристики

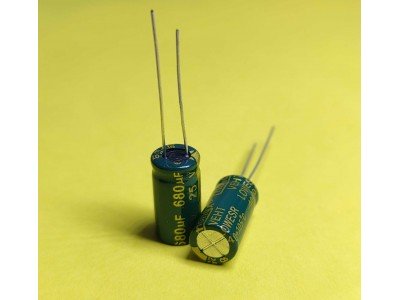

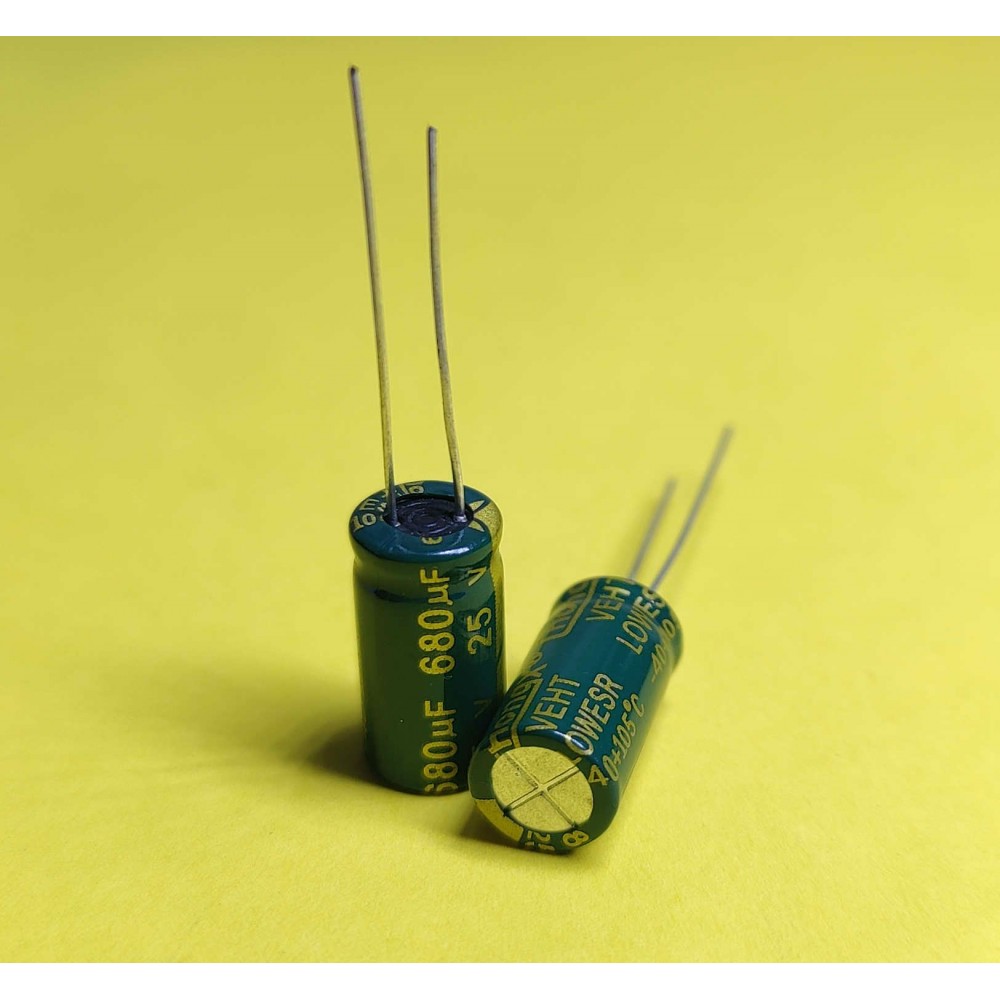

Електролітичний конденсатор 680 мкФ 25В 105°C у корпусі 8×16 мм – це компактний і ефективний компонент для фільтрації пульсацій, згладжування напруги та стабілізації електроживлення у низьковольтних електронних пристроях.
Завдяки номінальній напрузі 25В та високій термостійкості (до 105°C), цей конденсатор чудово підходить для блоків живлення, стабілізаторів напруги, аудіотехніки, материнських плат та LED-драйверів.
Основні характеристики
- Тип: Алюмінієвий електролітичний конденсатор
- Ємність: 680 мкФ
- Номінальна напруга: 25 В
- Робоча температура: від -40°C до +105°C
- Габарити (D×H): 8 × 16 мм
- Полярність: Так (мінусовий висновок позначений на корпусі)
- Тип виводів: Радіальні (прямі висновки для монтажу на друковану плату)
- Термін служби: до 5000 годин при 105°C
- ESR (еквівалентний послідовний опір): ≤ 0.08 Ом @100kHz
Специфікації
| Параметр | Значення |
|---|---|
| Номінальна ємність | 680 мкФ |
| Номінальна напруга | 25 В |
| Робочий температурний діапазон | -40°C ~ +105°C |
| Допуск ємності | ±20% (стандартний) |
| Максимальний імпульсний струм (ESR, Impedance @ 100kHz) | ≤ 0.08 Ом |
| Максимальний струм витоку (@25В, 2 хвилини) | ≤ 0.003 × C × V (≈ 51 мкА) |
| Термін служби при 105°C | 2000 - 5000 годин |
| Габарити (діаметр × висота) | 8 × 16 мм |
| Вага | ~5 г |
| Діелектрик | Алюмінієвий оксид |
| Конструкція корпусу | Захист від витоку електроліту |
Інструкція з використання
- Переконайтеся у відповідності параметрів – перевірте номінальну напругу та ємність перед встановленням.
- Дотримуйтесь полярності підключення – мінусовий висновок позначений на корпусі.
- Не перевищуйте номінальну напругу (25В) – це може призвести до пошкодження конденсатора.
- Монтуйте конденсатор правильно – радіальні виводи припаяйте відповідно до схеми.
- Забезпечте оптимальні умови роботи – уникайте перегріву понад 105°C.
- Перед демонтажем розряджайте конденсатор, щоб уникнути електричного удару.
Застосування
- Фільтрація пульсацій у низьковольтних блоках живлення
- Стабілізатори напруги та імпульсні перетворювачі
- Аудіо- та відеотехніка (підсилювачі, звукові процесори)
- Живлення мікроконтролерів та цифрових схем
- LED-драйвери та дисплейні модулі
- Материнські плати, мікропроцесорні системи
- Промислові та побутові електронні пристрої
Переваги
✅ Компактний розмір (8×16 мм) – підходить для малогабаритних плат
✅ Висока термостійкість (до 105°C) – стабільна робота в екстремальних умовах
✅ Низький ESR – ефективне згладжування пульсацій
✅ Захист від витоку електроліту – тривалий термін служби
конденсатор 680 мкФ 25В, електролітичний конденсатор 680 мкФ, конденсатор 25В 105°C, конденсатор для блоків живлення, радіальний конденсатор 680 мкФ, купити конденсатор 25В, конденсатор 680 мкФ низький ESR, фільтраційний конденсатор для аудіо, стабілізатор напруги конденсатор
конденсатор 680 мкФ 25В, електролітичний конденсатор 680 мкФ, конденсатор 25В 105°C, конденсатор 680 мкФ 25В купити, фільтраційний конденсатор для блоку живлення
| Конденсатори | |
| Номінальна ємність, мкф | 680 мкф |
| Номінальна напруга, В | 25 Вольт |
| Розміри, мм | 8х16 мм |
| Тип | Електролітичний |
| ESR, Ом | |
| Робоча температура, °C | -40°C ~ +105°C |
