Скорочений опис
Кварцовий резонатор 52,000 МГц SMD 2016 Опис Кварцовий резонатор у корпусі SMD типорозміру 2016 (2.0×1.6 мм), призначений для високочастотних електронних пристроїв. Забезпечує стабільну генерацію сигналу 52,000 ... Читати далі...
Характеристики
- Код товару: 6502006
- Наявність: На складі 87

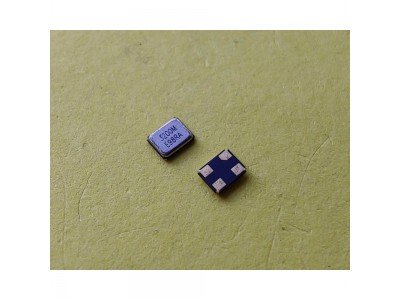

Кварцовий резонатор 52,000 МГц SMD 2016
Опис
Кварцовий резонатор у корпусі SMD типорозміру 2016 (2.0×1.6 мм), призначений для високочастотних електронних пристроїв. Забезпечує стабільну генерацію сигналу 52,000 МГц у широкому температурному діапазоні. Має компактні розміри, стійкість до вібрацій і ударів, сумісний з безсвинцевим паянням (RoHS).
Основні характеристики
- Номінальна частота: 52МГц
- Тип корпусу: SMD 2016 (2.0×1.6×0.45 мм)
- Порядок обертону: фундаментальний
- Допуск частоти (25°C): ±15 ppm
- Темперартурна стабільність: ±50 ppm
- Діапазон робочих температур: -40°C…+125°C
- Діапазон зберігання: -40°C…+125°C
- Навантажувальна ємність: 8 pF (типово)
- Рівень збудження: 10 μW (макс. 200 μW)
- Еквівалентний послідовний опір: ≤50 Ом (для 40–80 МГц)
- Відповідність: AEC-Q200, RoHS, безсвинцевий
Специфікація
| Параметр | Значення |
|---|---|
| Номінальна частота | 52,000 МГц |
| Тип корпусу | SMD 2016 (2.0×1.6×0.45 мм) |
| Порядок обертону | Фундаментальний |
| Допуск частоти (25°C) | ±15 ppm |
| Температурна стабільність | ±50 ppm |
| Робочий діапазон температур | -40…+125°C |
| Діапазон зберігання | -40…+125°C |
| Навантажувальна ємність | 8 pF (типово) |
| Рівень збудження | 10 μW (макс. 200 μW) |
| ESR | ≤50 Ом |
| Стандарти | AEC-Q200, RoHS |
Інструкція
- Використовуйте рекомендований посадковий розмір плати (Land Pattern 2016).
- При монтажі застосовуйте паяння з безсвинцевим припоєм у відповідності до профілю Reflow.
- Рекомендовано підключати виводи #2 і #4 до загальної землі (GND).
- Забезпечте правильний вибір ємності навантаження відповідно до вимог схеми.
кварцовий резонатор 52 МГц, кварц 52,000 МГц, SMD резонатор 2016, кварцовий генератор 52МГц, NX2016SA 52 МГц, кварц у корпусі 2016, кварцовий резонатор ±15ppm, кварцовий резонатор ±50ppm, кварц високочастотний 52МГц, SMD кварцовий резонатор, кварц mini 2.0×1.6 мм, кварцовий резонатор RoHS, кварцовий резонатор для автоелектроніки, кварц стабільний 52МГц, резонатор 52МГц AEC-Q200
кварцовий резонатор 52МГц SMD, кварц 52МГц 2016, кварцовий резонатор NX2016SA, кварц ±15ppm ±50ppm, кварцовий резонатор для мікроконтролерів, кварц 52МГц RoHS, кварцовий резонатор високочастотний, SMD кварцовий генератор 52МГц, кварцовий резонатор для схем синхронізації, кварц стабільний 52МГц, кварц NX2016SA 52МГц, кварцовий резонатор компактний 2.0×1.6 мм, кварц automotive AEC-Q200, кварцовий резонатор для електроніки, кварц мініатюрний 52МГц
Документація резонатор 2016 52.000 MHz pdf
| Кварцеві резонатори | |
| Номінальна частота, МГц | 52.000 МГц |
| Тип монтажу | SMD |
| Розмір корпусу, мм | 2.0 × 1.6 × 0.45 мм |
| Форма коливань | Фундаментальний |
| Точність частоти (25°C) | ±15 ppm |
| Температурна стабільність | ±50 ppm |
| Робоча температура, °C | -40°C до +125°C |
| Ємність навантаження, пФ | 8 пФ |
| Опір резонатора, Ом | 50 Ом |
| Рівень збудження, мкВт | 10-200 мкВт |
