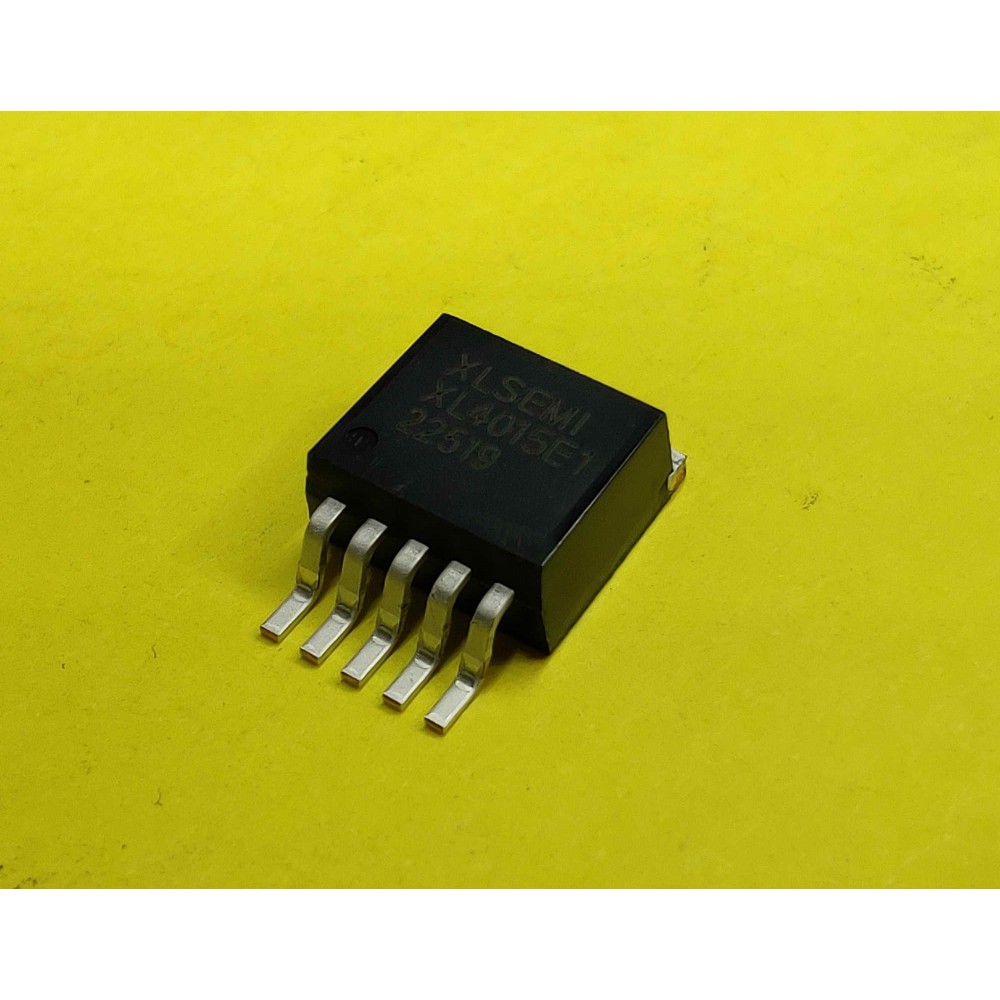

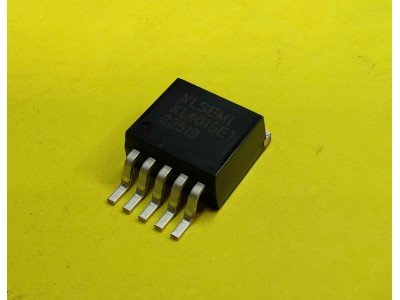

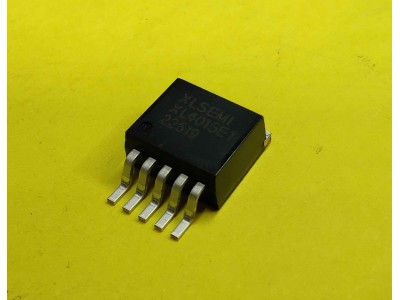

XL4015E1 || || DC-DC перетворювач TO-263-5L

Опис

   XL4015 - високоефективний Buck (Step-Down) DC-DC перетворювач, який забезпечує стабільну роботу з високою продуктивністю та низьким рівнем шумів. Мікросхема має фіксовану частоту перемикання 180 кГц і здатна забезпечувати постійний вихідний струм до 5 А. Завдяки широкому діапазону вхідної напруги (8–36 В) і можливості регулювання вихідної напруги (1.25–32 В), XL4015 є універсальним рішенням для живлення різних пристроїв, таких як LCD-дисплеї, телекомунікаційне обладнання та портативні прилади.

Основні характеристики

• Діапазон вхідної напруги: 8–36 В.
• Вихідна напруга: регулюється від 1.25 В до 32 В.
• Максимальний вихідний струм: 5 А.
• Ефективність: до 96%.
• Частота перемикання: 180 кГц.
• Захисти:
  • Від перегріву.
  • Від перевантаження струмом.
  • Від короткого замикання.
• Додаткові функції:
  • Інтегрований MOSFET із низьким опором (RDS(ON)).
  • Проста схема з мінімальною кількістю зовнішніх компонентів.
  • Функція зменшення частоти до 48 кГц у разі короткого замикання.
• Корпус: TO263-5L.

Специфікації

Інструкція

1. Підключіть вхідну напругу у межах 8–36 В.
2. Налаштуйте вихідну напругу за допомогою резистивного дільника.
3. Використовуйте відповідні компоненти (індуктивності, діоди Шотткі, конденсатори), рекомендовані в документації.
4. Переконайтеся у відповідності теплового режиму для забезпечення стабільної роботи.

   DC-DC перетворювач XL4015, XL4015 Step-Down, XL4015 Buck Converter, мікросхема перетворювача напруги, XL4015 для живлення, 5A DC-DC перетворювач, регульований перетворювач XL4015, XL4015 модуль, DC-DC стабілізатор XL4015.

XL4015 Buck Converter, DC-DC Converter XL4015, XL4015 5A Step-Down, Voltage Regulator XL4015, XL4015 DC-DC Module, Adjustable Voltage XL4015.

Документація xl4015e1 pdf
