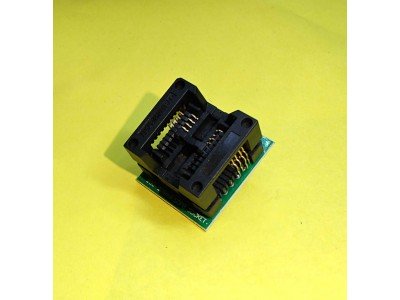

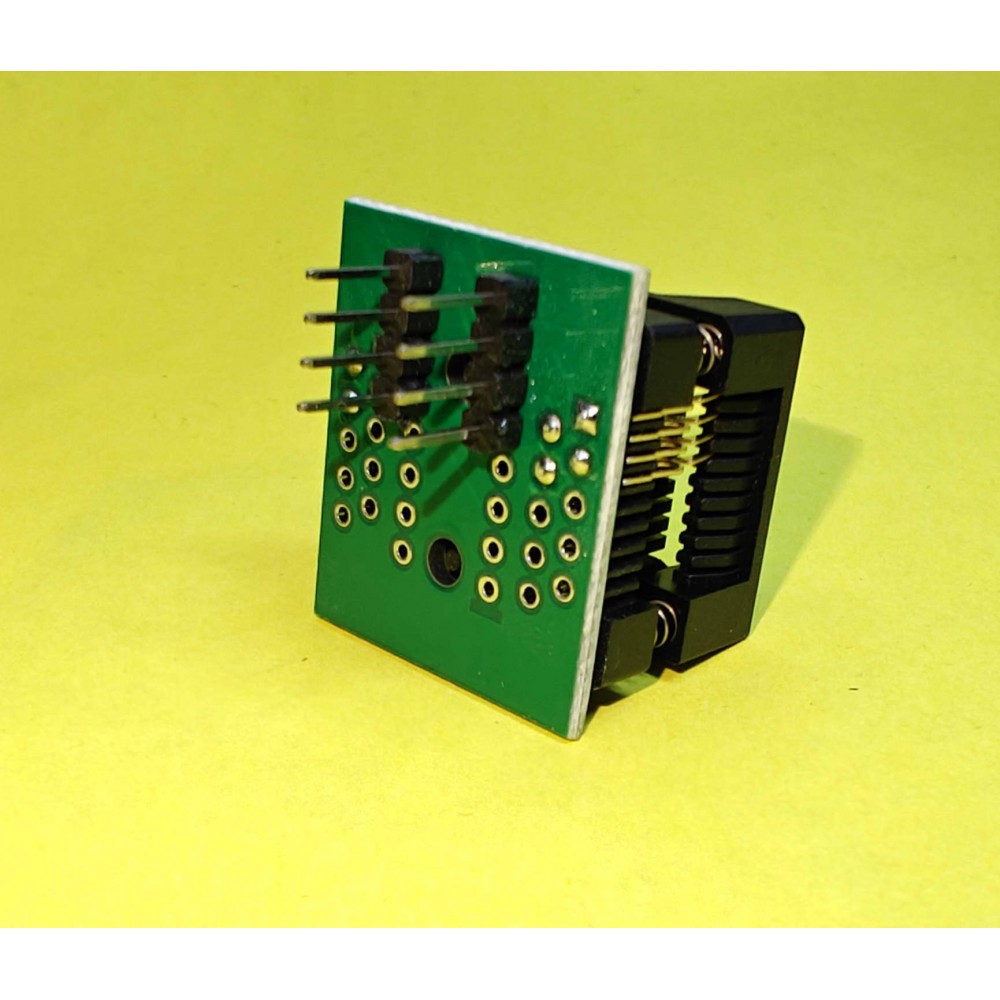

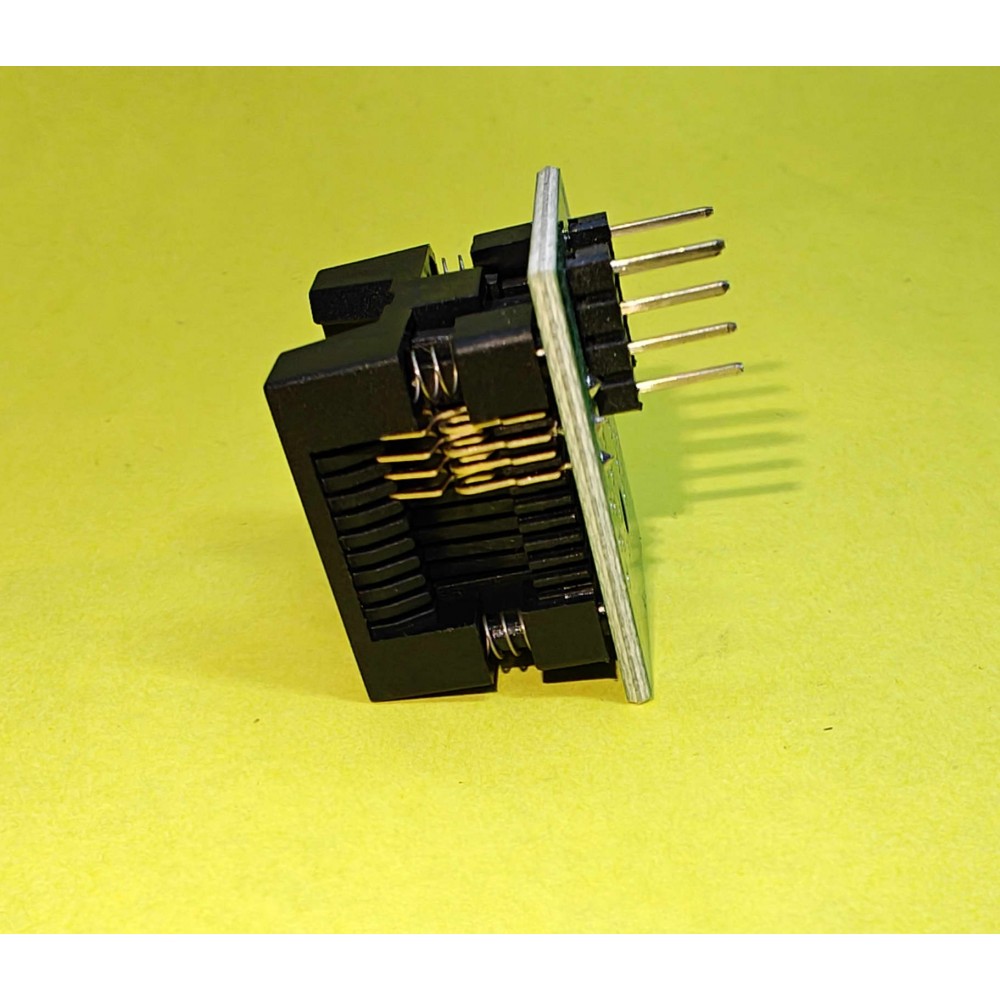

Адаптер SOIC8 - DIP8 || OTS-20-1.27-01 200mil x 2.54mm
Опис
Адаптер SOIC8 - DIP8 (OTS-8) – високоякісний тестовий роз'єм, що дозволяє легко підключати мікросхеми у корпусах SOIC-8 (SOP-8) до DIP-8 роз’ємів або друкованих плат із кроком 2,54 мм (0.1"). Використовується для програмування, тестування та розробки мікросхем, а також для зручного монтажу без пайки.
Конструкція адаптера передбачає контакти з берилієвої міді (BeCu), що забезпечує довгий термін експлуатації (понад 10 000 з'єднань). Він підтримує широкий температурний діапазон та високу електричну ізоляцію, що робить його ідеальним рішенням для лабораторних і промислових умов.
Основні характеристики
- Сумісність: SOIC-8 (SOP-8) мікросхеми.
- Перехід на DIP-8: дозволяє використовувати SOIC-8 мікросхеми у DIP-роз’ємах.
- Матеріал корпусу: термостійкий PEI/PES.
- Контакти: берилієва мідь (BeCu).
- Максимальна напруга: AC 700V RMS (при 1 хвилині).
- Струмова витривалість: до 1 А.
- Електричний опір: ≤ 30 мОм.
- Температурний діапазон: -65°C ... +150°C.
- Ресурс контактів: мінімум 10 000 циклів підключення.
- Крок виводів: 1.27 мм (SOIC-8) → 2.54 мм (DIP-8).
Специфікації
| Параметр | Значення |
|---|---|
| Тип корпусу мікросхеми | SOIC-8 (SOP-8) |
| Вихідний тип підключення | DIP-8 |
| Крок контактів | 1.27 мм (SOIC) → 2.54 мм (DIP) |
| Матеріал контактів | BeCu (берилієва мідь) |
| Максимальна напруга | 700 В AC |
| Максимальний струм | 1 А |
| Температурний діапазон | -65°C ... +150°C |
| Живучість контактів | 10 000+ з'єднань |
Інструкція
- Розмістіть мікросхему SOIC-8 (SOP-8) у тримачі адаптера, орієнтуючи її правильно за мітками.
- Закрийте фіксуючий механізм, щоб забезпечити надійний контакт.
- Підключіть адаптер до DIP-роз’єму на друкованій платі або програматорі.
- Після завершення тестування або програмування зніміть мікросхему без ризику пошкодження контактів.
адаптер SOIC8 DIP8, SOP-8 у DIP, роз'єм для мікросхем SOIC-8, програматор мікросхем, тестовий сокет SOIC8, OTS-8 адаптер, панелька SOIC-8, перехідник SOIC8 на DIP8.
SOIC8 DIP8 адаптер, OTS-8 роз'єм, тестовий сокет для мікросхем, SOP-8 в DIP-8, безпайковий адаптер SOIC-8, програматор для мікросхем.
| Панельки | |
| Кількість контактів, шт | 8 |
| Крок контактів, мм | 1.27 мм (SOIC) |
| Ширина встановлюваного корпусу, мм | 200mil |
| Крок контактів на виході, мм | 2.54 мм (DIP) |
