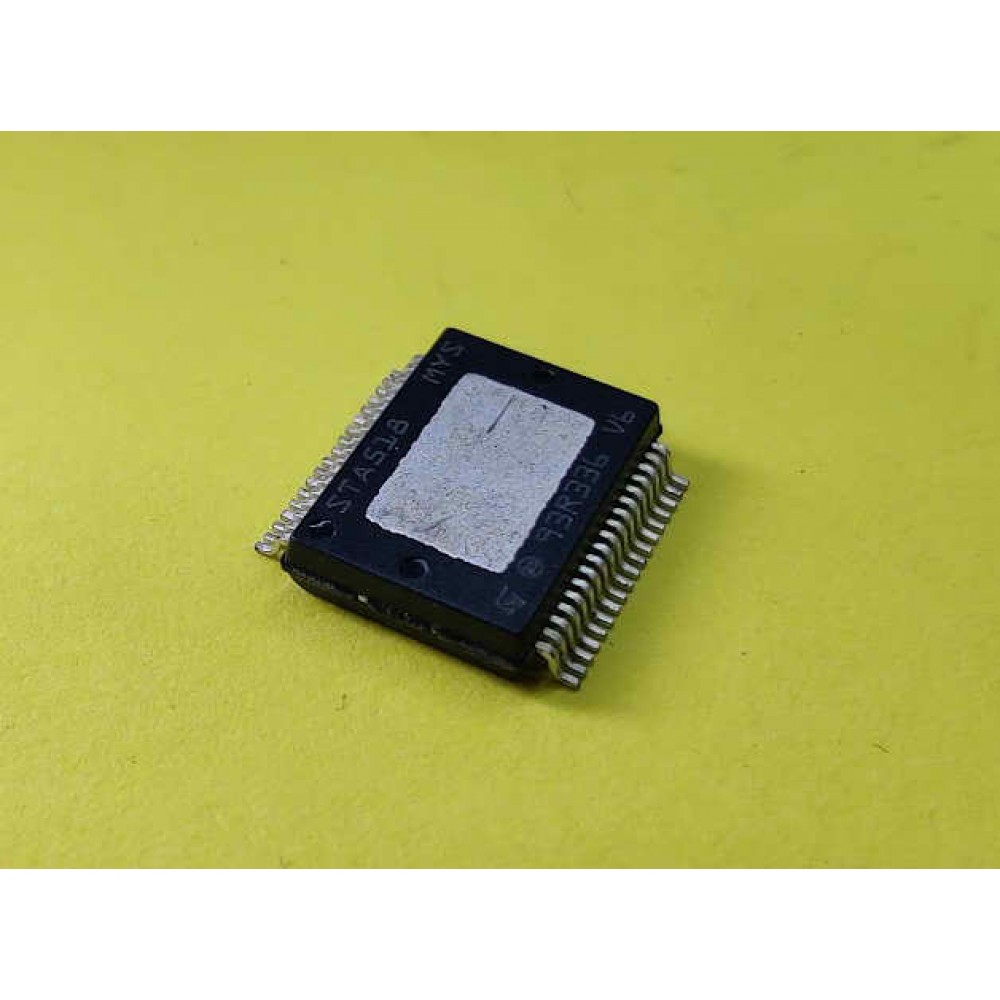

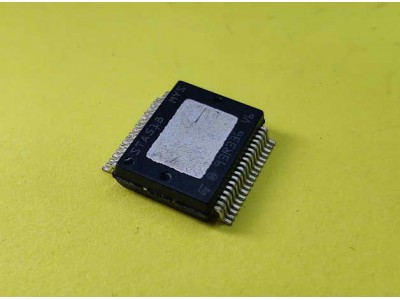

STA518 || Підсилювач низької частоти HSSOP36

   STA518 - високоефективний чотириканальний підсилювач класу D з використанням мультипотужної технології BCD. Він може працювати в конфігураціях як половинного, так і повного мосту, забезпечуючи вивід аудіопотужності до 50 Вт на канал у стереоконфігурації або до 70 Вт у паралельному мостовому режимі. STA518 ідеально підходить для аудіосистем високої якості завдяки мінімальним спотворенням, інтегрованим захистам і високій ефективності.

Основні характеристики

• Технологія: Multipower BCD.
• Частота ШІМ: 384 кГц.
• Конфігурації:
  • Чотири канали (half-bridge).
  • Два канали (full-bridge).
  • Один канал у паралельному мостовому режимі.
• Максимальна потужність:
  • 50 Вт + 50 Вт @ 8 Ом (29 В).
  • 70 Вт @ 8 Ом (34 В, паралельний режим).
• Функції захисту:
  • Захист від короткого замикання.
  • Захист від перегріву.
  • Захист від зниженої напруги (UVLO).
• Додаткові функції:
  • Термічне попередження.
  • Режим автоматичного відновлення.
  • Вбудовані драйвери для MOSFET.
• Корпус: PowerSSO36 (slug up).

Специфікації

Інструкція

1. Підключення живлення: Забезпечте подачу напруги 10–36 В на контакти VCC.
2. Налаштування режиму роботи:
   • Використовуйте пін CONFIG для вибору конфігурації (half-bridge, full-bridge).
3. Інтеграція:
   • Підключіть відповідні входи та виходи згідно зі схемою в datasheet.
4. Захисти:
   • Використовуйте термічний інтерфейс для відведення тепла через slug.

STA518, аудіо підсилювач класу D, чотириканальний підсилювач, PowerSSO36, DDX™.

STA518, аудіопідсилювач класу D, 50 Вт на канал, високоефективний підсилювач, PowerSSO36 корпус.

Доументація sta518 pdf
(2*50W*40V 3.5A)
