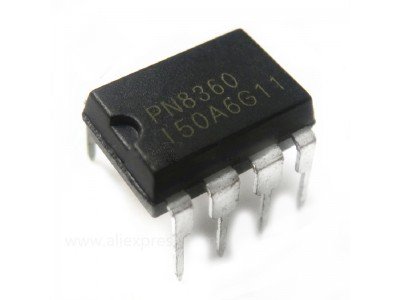

PN8360 || Шім-контролер DIP-8

Мікросхема PN8360 (dip-8)

Опис:
PN8360 — це високоточний контролер з інтегрованим MOSFET на 650 В, призначений для перетворювачів первинної сторони в адаптерах живлення та світлодіодному освітленні. Пристрій забезпечує стабільне керування струмом (CC) та напругою (CV) без використання оптронів та TL431, що знижує кількість зовнішніх компонентів.

Технічна інформація:

• Напруга живлення: 8-25 В
• Максимальна напруга на ключі: 650 В
• Номінальний струм навантаження: до 15 Вт (DIP8), до 12 Вт (SOP7)
• Захисти: обмеження струму, захист від перенапруги, захист від перегріву, захист від короткого замикання, автоперезапуск.
• Діапазон робочих температур: -40°C до 150°C

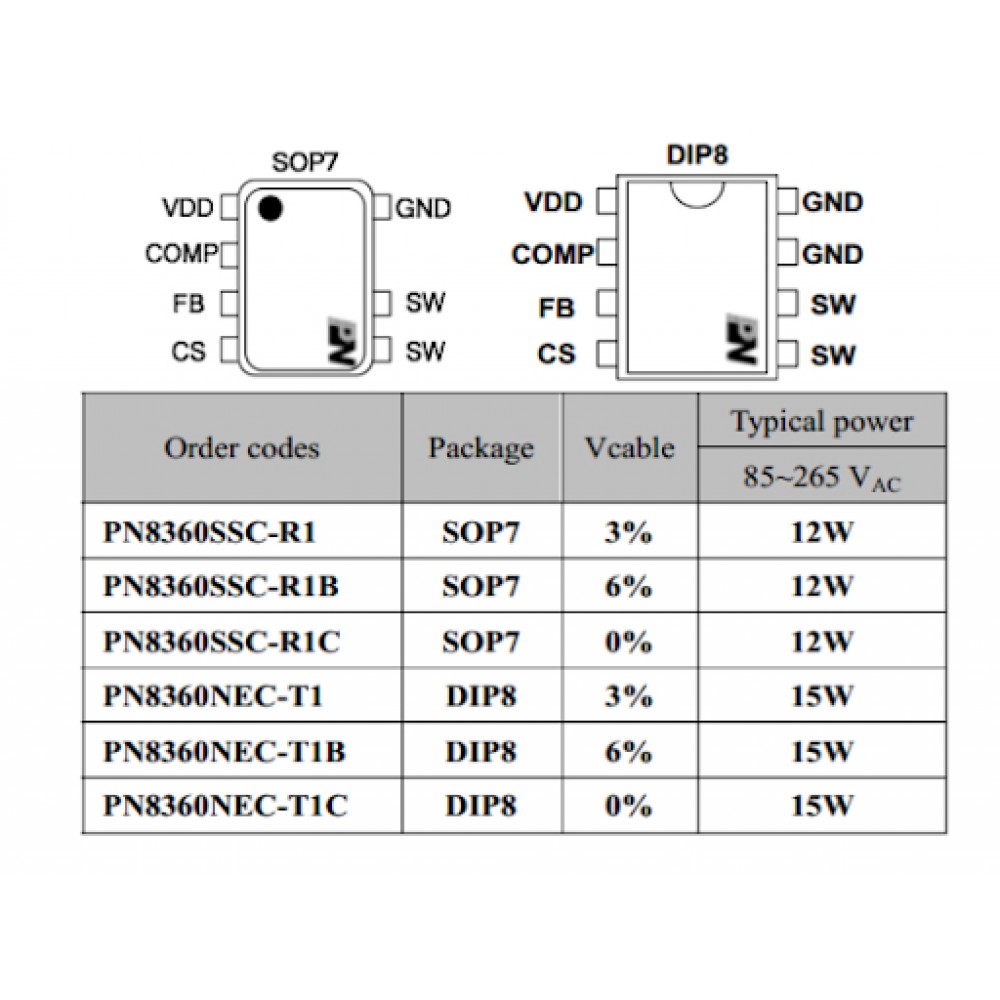

• Корпус: DIP8, SOP7

Призначення:
PN8360 підходить для використання в AC/DC адаптерах, зарядних пристроях та світлодіодних лампах. Завдяки первинному керуванню забезпечує високу точність регулювання струму та напруги з низькими втратами у режимі очікування.
  PN8360, контролер первинної сторони, AC/DC адаптер, зарядний пристрій, світлодіодне освітлення, регулювання напруги, регулювання струму, 650 В MOSFET, захист від короткого замикання, автоперезапуск.
  контролер PN8360, AC/DC адаптер, світлодіодний драйвер, MOSFET 650 В, високоточний контролер PN8360, адаптер живлення, зарядний пристрій з MOSFET, первинне регулювання напруги.

​Документація PN8360 pdf
