Скорочений опис
Кварцовий резонатор NX2016SA – ультракомпактний SMD-резонатор розміром 2.0 × 1.6 × 0.45 мм, призначений для застосувань з високими вимогами до стабільності частоти та надійності. Він працює на 32.000 МГц і забезпечує с... Читати далі...
Характеристики
- Код товару: 5100009
- Наявність: На складі 20

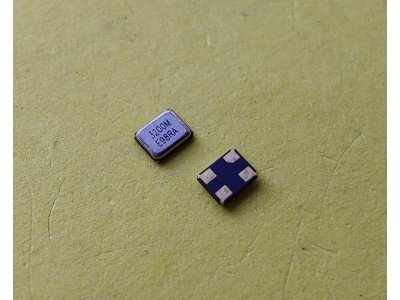

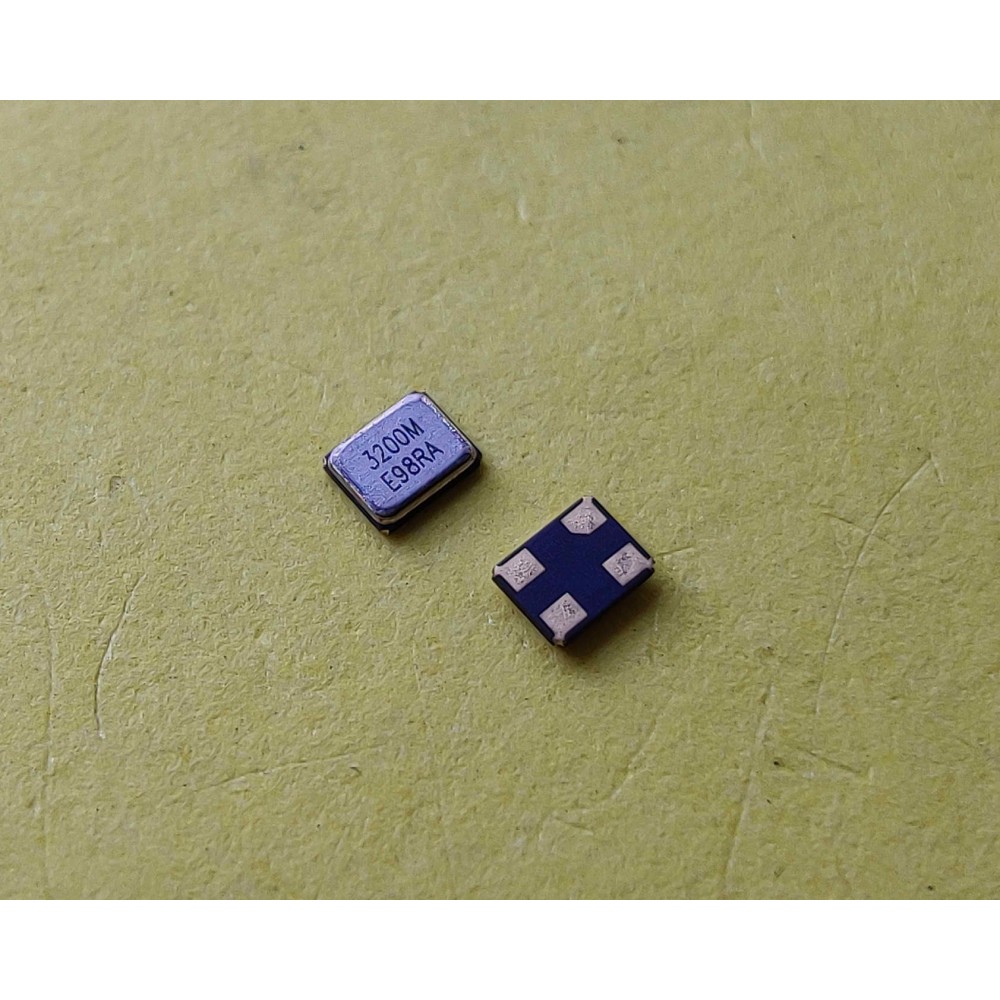

Кварцовий резонатор NX2016SA – ультракомпактний SMD-резонатор розміром 2.0 × 1.6 × 0.45 мм, призначений для застосувань з високими вимогами до стабільності частоти та надійності. Він працює на 32.000 МГц і забезпечує стабільний запуск навіть в екстремальних умовах, таких як високі температури, вібрація та удари.
Даний кварцовий резонатор відповідає стандарту AEC-Q200, що робить його ідеальним вибором для автомобільної електроніки, бездротових комунікацій, медичних пристроїв та портативної техніки.
Основні характеристики
- Номінальна частота: 32.000 МГц
- Форм-фактор: SMD (Surface Mount Device)
- Розмір: 2.0 × 1.6 × 0.45 мм
- Виконання: герметичний металевий корпус
- Точність частоти (25°C): ±15 ppm
- Температурна стабільність: ±50 ppm
- Робоча температура: -40°C до +125°C
- Ємність навантаження: 8 пФ
- Максимальний рівень збудження: 200 мкВт
- Опір резонатора: 60 Ом
Специфікації
| Параметр | Значення |
|---|---|
| Номінальна частота | 32.000 МГц |
| Тип монтажу | SMD |
| Розмір корпусу | 2.0 × 1.6 × 0.45 мм |
| Форма коливань | Фундаментальний |
| Точність частоти (25°C) | ±15 ppm |
| Температурна стабільність | ±50 ppm |
| Робоча температура | -40°C до +125°C |
| Ємність навантаження | 8 пФ |
| Опір резонатора | 60 Ом |
| Рівень збудження | 10-200 мкВт |
| Сертифікація | AEC-Q200, RoHS |
Інструкція
- Монтаж: Використовуйте автоматизований монтаж SMD для зменшення паразитних ємностей.
- Підключення: Контакти #2 та #4 повинні бути з'єднані із землею для покращення стабільності.
- Перевірка роботи: Переконайтеся, що використовується правильне значення ємності навантаження (8 пФ).
- Захист: Використовуйте захист від електростатичних розрядів при монтажі.
кварцовий резонатор 32 МГц, SMD резонатор, кварцовий генератор 32.000 МГц, NX2016SA купити, компактний кварцовий резонатор, стабільний генератор частоти, кварцовий резонатор для мікроконтролерів
купити кварцовий резонатор 32 МГц, кварцовий резонатор 2.0x1.6 мм, генератор тактової частоти, стабільний кварцовий генератор, SMD резонатор для автоелектроніки
Документація резонатор 2016 32.000 MHz pdf
| Кварцеві резонатори | |
| Номінальна частота, МГц | 32.000 МГц |
| Тип монтажу | SMD |
| Розмір корпусу, мм | 2.0 × 1.6 × 0.45 мм |
| Форма коливань | Фундаментальний |
| Точність частоти (25°C) | ±15 ppm |
| Температурна стабільність | ±50 ppm |
| Робоча температура, °C | -40°C до +125°C |
| Ємність навантаження, пФ | 8 пФ |
| Опір резонатора, Ом | 60 Ом |
| Рівень збудження, мкВт | 10-200 мкВт |
