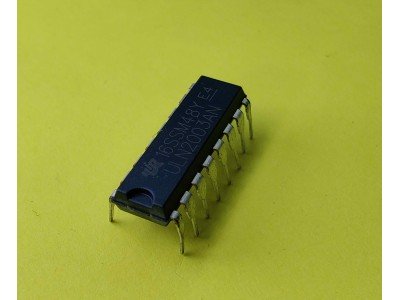

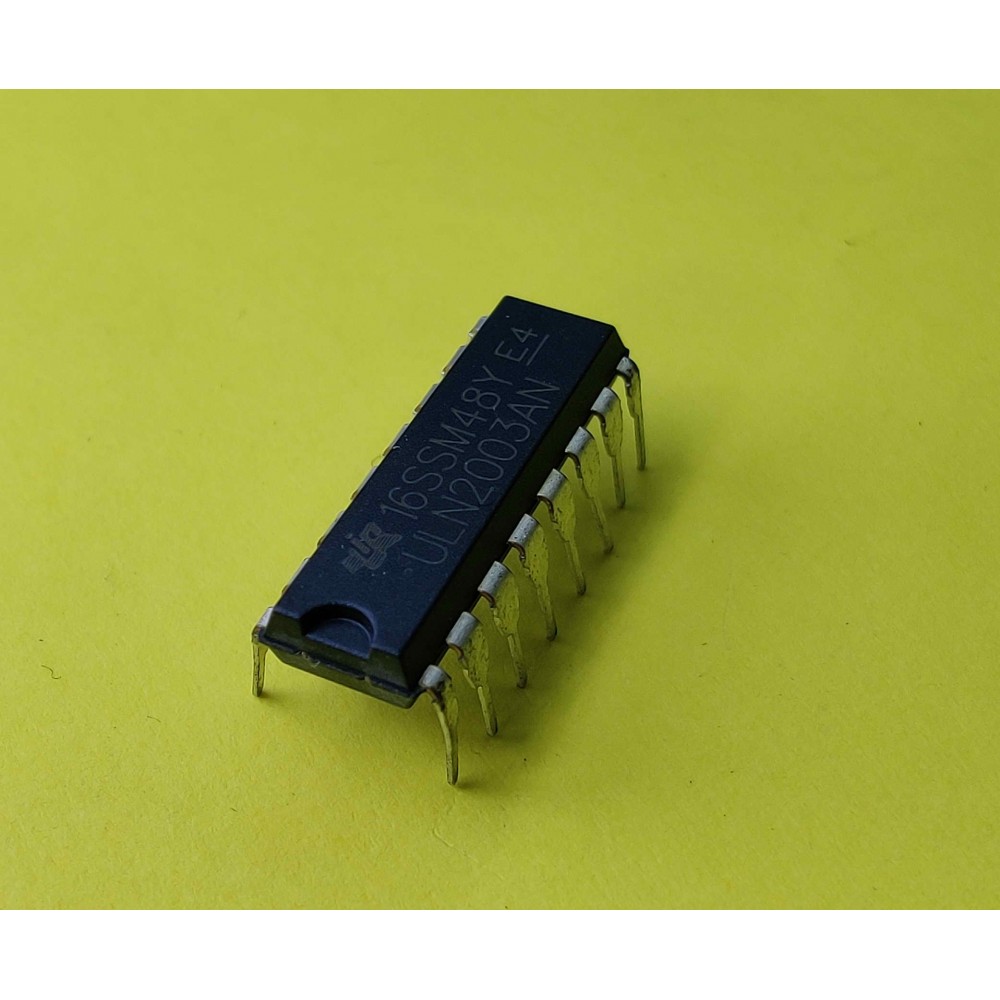

ULN2003 || Транзисторна збірка Дарлінгтона DIP-16

  ULN2003 - універсальний високовольтний та високострумовий Дарлінгтон-драйвер, який включає сім каналів із відкритим колектором. Кожен канал забезпечує струм до 500 мА (піковий струм — до 600 мА) і підтримує вихідну напругу до 50 В. Інтегровані захисні діоди роблять ULN2003 ідеальним рішенням для роботи з індуктивними навантаженнями, такими як реле, двигуни, світлодіоди, теплові друкуючі головки та інші пристрої.

Основні характеристики

• Тип компонента: Дарлінгтон-драйвер.
• Корпус: DIP-16.
• Кількість каналів: 7.
• Максимальний струм каналу: 500 мА (піковий — 600 мА).
• Вихідна напруга: До 50 В.
• Сумісність із логікою: TTL/CMOS/PMOS/DTL.
• Захист: Вбудовані діоди для роботи з індуктивними навантаженнями.
• Підключення: Вхідні виводи розташовані навпроти вихідних для зручності монтажу.

Специфікації

Інструкція з використання

1. Підключення: Підключіть виводи входу до логічного джерела сигналу.
2. Живлення: Забезпечте стабільну напругу для вихідних навантажень у межах до 50 В.
3. Індуктивні навантаження: Використовуйте вбудовані захисні діоди для управління реле, двигунами чи іншими пристроями.
4. Монтаж: Вхідні та вихідні виводи розташовані протилежно для зручності монтажу на платі.
