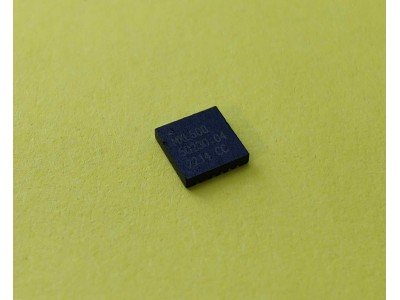

MXL608-AG || Digital terrestrial QFN24

Документація MXL608 pdf


   MXL608 - високопродуктивний та енергоефективний цифровий тюнер для наземного і кабельного телебачення. Він підтримує діапазон частот від 52.5 МГц до 866 МГц, працює з різними стандартами (DVB-T, DTMB) і забезпечує програмовану вихідну частоту (4–44 МГц). Завдяки інтегрованим фільтрам і API-архітектурі, MXL608 дозволяє спростити налаштування і забезпечити стабільну роботу в сучасних пристроях.

Основні характеристики

• Діапазон вхідних частот: 52.5 МГц – 866 МГц.
• Вихідна частота (IF): програмована (4–44 МГц).
• Інтерфейс: I2C.
• Підтримувані стандарти: DVB-T, DTMB.
• Енергоспоживання:
  • Активний режим: 350 мВт.
  • Режим очікування: 110 мВт.
• Вбудовані функції:
  • Фільтри каналів (6/7/8 МГц).
  • Автоматичне регулювання посилення (AGC).
  • Вихід для наскрізного сигналу (Loop-Through).
  • Інтегрований генератор локальної частоти (LO).
• Корпус: QFN24 (4 мм × 4 мм).

Специфікації

Інструкція

1. Підключення живлення: Під'єднайте джерела напруги (1.8В і 3.3В) до відповідних контактів.
2. Інтерфейс: Використовуйте I2C для налаштування частот, фільтрів і посилення.
3. Налаштування вихідної частоти: Програмуйте IF у діапазоні 4–44 МГц через API.
4. Вихід для наскрізного сигналу: Активуйте Loop-Through для передавання RF-сигналу.

MXL608, цифровий тюнер, DVB-T, DTMB, наземне телебачення, кабельне телебачення, QFN24 корпус, фільтри каналів, низьке енергоспоживання.

MXL608, цифровий тюнер, DVB-T тюнер, QFN24, наземне телебачення, енергоефективний тюнер, кабельний тюнер.

Використовується в тюнерах :
STAR-Q130
STAR-Q168 Q-SAT Q-148 Q-SAT Q-149 Q-SAT Q-149 SATCOM T505HD SIMAX BLU
