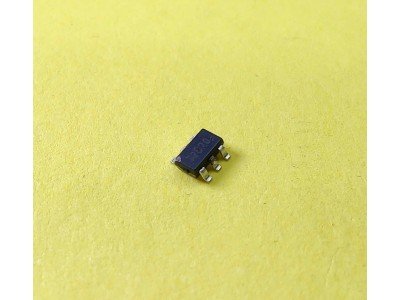

OB2532MP || PWM - контролер SOT23-6

   OB2532MP - високопродуктивний ШІМ-контролер первинної сторони, призначений для низьковольтних AC/DC зарядних пристроїв і адаптерів. Завдяки підтримці постійної напруги (CV) та постійного струму (CC), мікросхема забезпечує високоточне регулювання без необхідності використання оптопари або TL431. Вбудовані функції захисту, низьке енергоспоживання та гнучке налаштування вихідної потужності роблять OB2532MP оптимальним вибором для сучасних джерел живлення.

Основні характеристики

• Тип управління: первинна сторона, струмовий режим.
• Підтримка режимів: CV (постійна напруга), CC (постійний струм).
• Частота комутації: до 60 кГц із модуляцією для зменшення EMI.
• Напруга живлення (VDD): 10–30 В.
• Енергоспоживання:
  • У режимі очікування: <20 мкА.
  • Робочий режим: до 2.5 мА.
• Захисти:
  • Захист від перевантаження (OLP).
  • Захист від перенапруги (OVP).
  • Захист від зниженої напруги (UVLO).
  • Цикл-за-циклом обмеження струму (OCP).
• Функції:
  • Плавний запуск (Soft-Start).
  • Компенсація падіння напруги на кабелі.
• Корпус: компактний SOT23-6.

Специфікації

Інструкція

1. Підключення живлення: З’єднайте джерело живлення до VDD (10–30 В).
2. Налаштування вихідної потужності: Використовуйте резистор на CS для програмування струму та потужності.
3. Захисти: Увімкніть вбудовані функції захисту для стабільної роботи.
4. Запуск: Плавний запуск із функцією Soft-Start запобігає піковим струмам.

OB2532MP, первинна сторона ШІМ, CV/CC регулювання, 60 кГц, захисти OCP OLP UVLO, SOT23-6 корпус.

OB2532MP, первинна сторона ШІМ, CV/CC контролер, енергоефективний контролер, SOT23-6 корпус.

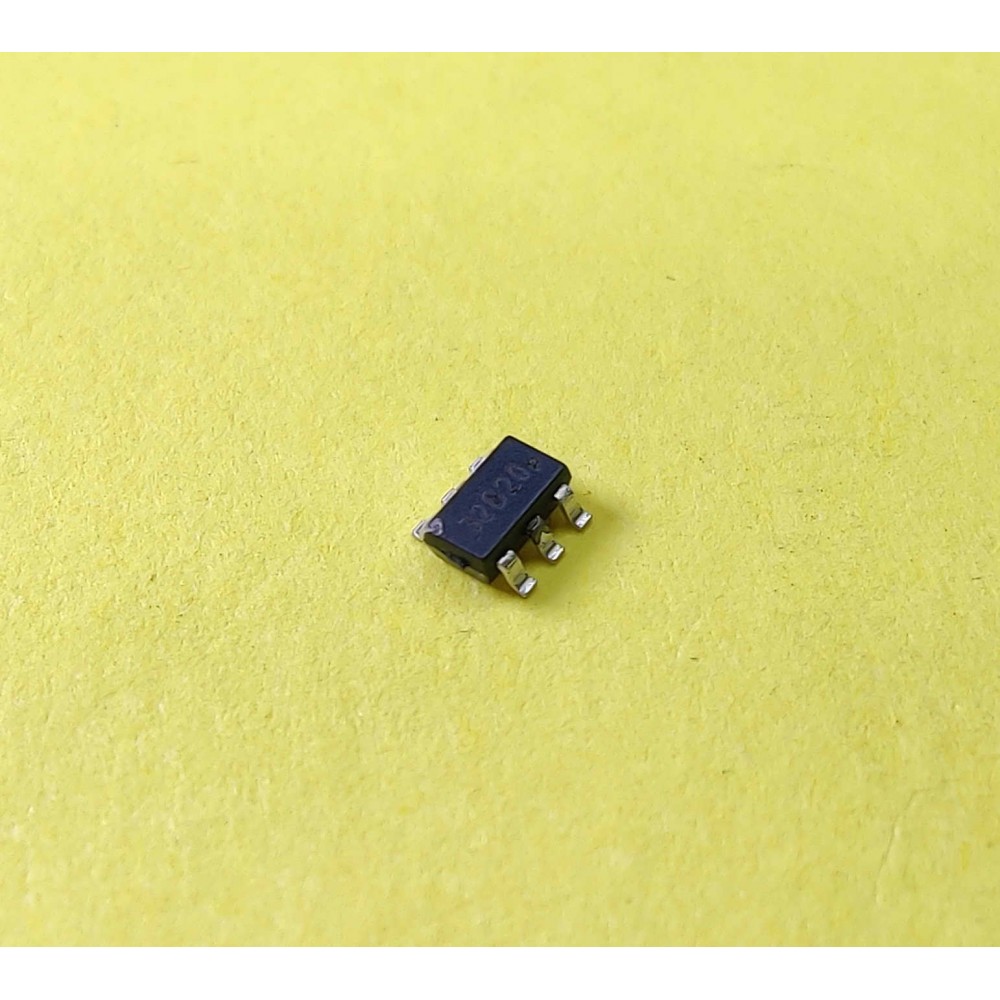

Кодування: 32B20
Документація  ob2532mp pdf
