SY8303AIC || SOT23-8 — синхронний step-down (DC-DC) перетворювач
Опис
Мікросхема SY8303AIC — високоефективний синхронний step-down (DC-DC) перетворювач із можливістю роботи при вхідній напрузі до 40 В та вихідним струмом до 3А. Пристрій інтегрує низькоомні силові транзистори та внутрішню компенсацію, що забезпечує стабільну роботу, низьке споживання струму у режимі простою та захист від короткого замикання й перегріву. Використовується у живленні телевізорів, роутерів, ноутбуків, систем зберігання даних та іншої електроніки.
Основні характеристики
- Тип мікросхеми — синхронний step-down (DC-DC) перетворювач
- Максимальний вихідний струм — 3А
- Діапазон вхідної напруги — від 4,5В до 40В
- Вихідна напруга — програмується (від 0,6В)
- Частота перемикання — від 500кГц до 2,5МГц (за допомогою зовнішнього резистора)
- Опір відкритого транзистора (верхній/нижній) — 110мОм / 70мОм
- Струм споживання у режимі простою — 18 мкА
- Інтегрований soft-start — 1 мс
- Захисти — по струму, по температурі, від короткого замикання
- Поріг UVLO — 4,35В
- Поріг перегріву — 150°C
- Корпус — TSOT23-8
- Робочий діапазон температур — від -40°C до +105°C
Специфікація
| Параметр | Значення |
|---|---|
| Тип мікросхеми | Step-Down DC-DC Converter |
| Максимальний струм | 3А |
| Вхідна напруга | 4,5В ~ 40В |
| Вихідна напруга | Програмується (мінімум 0,6В) |
| Частота перемикання | 500кГц ~ 2,5МГц |
| Опір верхнього транзистора | 110 мОм |
| Опір нижнього транзистора | 70 мОм |
| Струм споживання у standby | 18 мкА |
| Тривалість soft-start | 1 мс |
| Захист від перегріву | 150°C |
| UVLO (поріг увімкнення) | 4,35В |
| Корпус | TSOT23-8 |
| Робоча температура | -40°C ~ +105°C |
| Опір навантаження на виводах | ≥5000 МОм |
| Максимальна напруга IN, LX | до 40В |
Інструкція

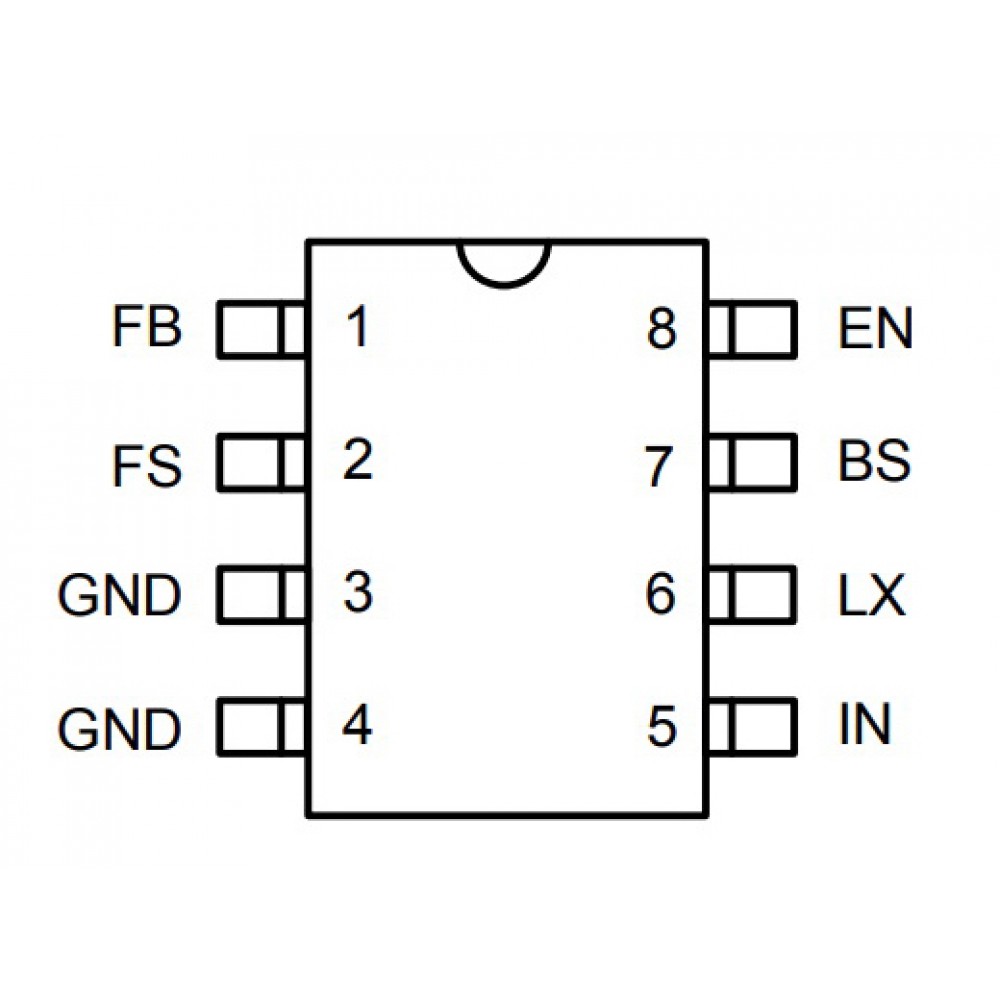

- Підключіть вхідну напругу у межах 4,5В ~ 40В до виводу IN.
- За допомогою резистивного дільника на FB налаштуйте бажану вихідну напругу.
- Через вивід FS задайте необхідну частоту роботи.
- Забезпечте правильне підключення зовнішніх компонентів: індуктивності, вхідного та вихідного конденсаторів.
- При увімкненні автоматично активується soft-start.
- Контроль ввімкнення/вимкнення здійснюється виводом EN.
SY8303AIC, мікросхема SY8303AIC, SY8303AIC SOT23-8, перетворювач SY8303AIC, step-down SY8303AIC, DC-DC SY8303AIC, SY8303AIC Silergy, стабілізатор SY8303AIC, SY8303AIC 3A 40V, DC-DC converter SY8303AIC, SY8303AIC datasheet, контролер живлення SY8303AIC, мікросхема SY8303A, SY8303AIC step-down, SY8303AIC синхронний перетворювач
SY8303AIC, SY8303AIC SOT23-8, SY8303AIC step-down, SY8303AIC 3A, SY8303AIC 40V, SY8303AIC DC-DC перетворювач, мікросхема SY8303AIC, стабілізатор SY8303AIC
Datasheet SY8303AIC pdf

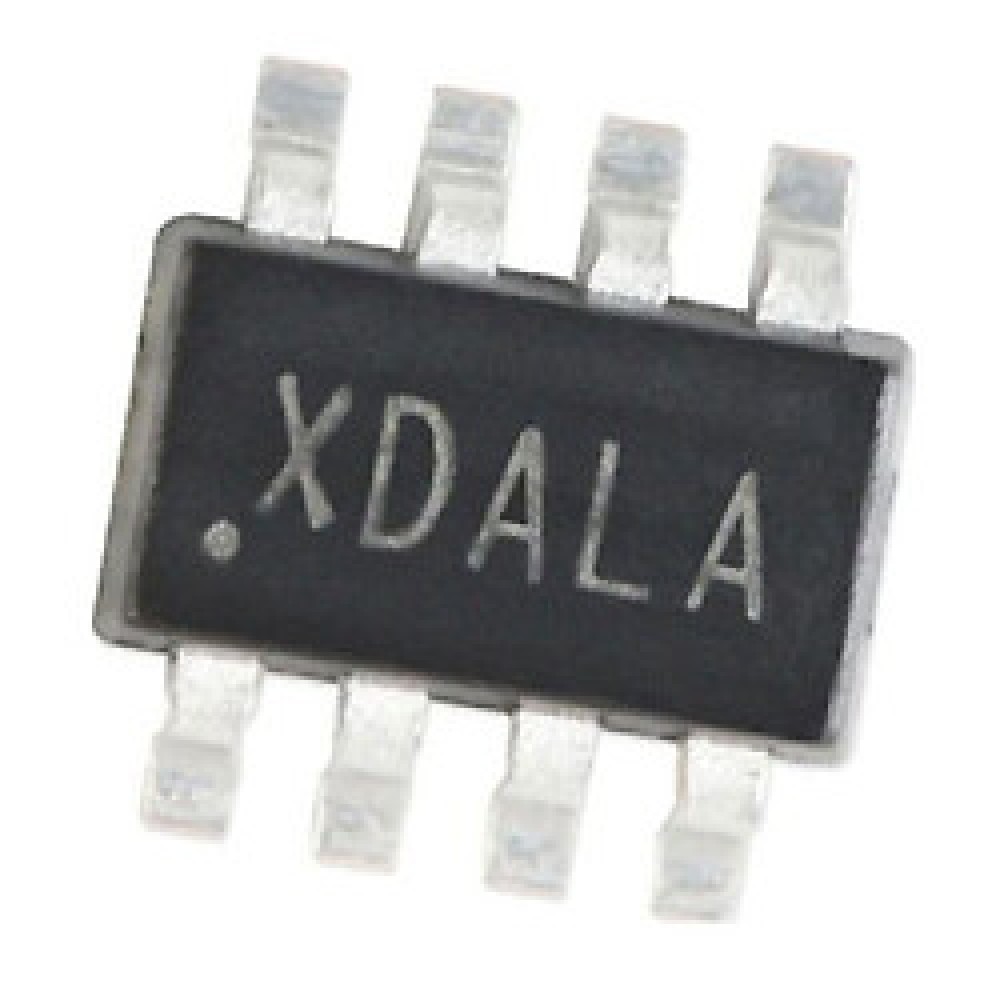

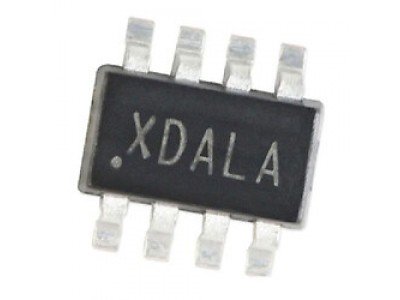

Кодування :
- XDATA, XDALA, XDABA
| Перетворювачі DC-DC | |
| Вхідна напруга, В | від 4,5В до 40В |
| Вихідна напруга, В | Вихідна напруга: налаштовується, 0.6В ±1% |
| Максимальний струм навантаження, А | 3.0 A |
| Тип | синхронний step-down DC-DC регулятор |
| Частота, Мгц | від 500кГц до 2,5МГц (за допомогою зовнішнього резистора) |
| Корпус | SOT23-8 |
| Аналоги | XDATA, XDALA, XDABA |
