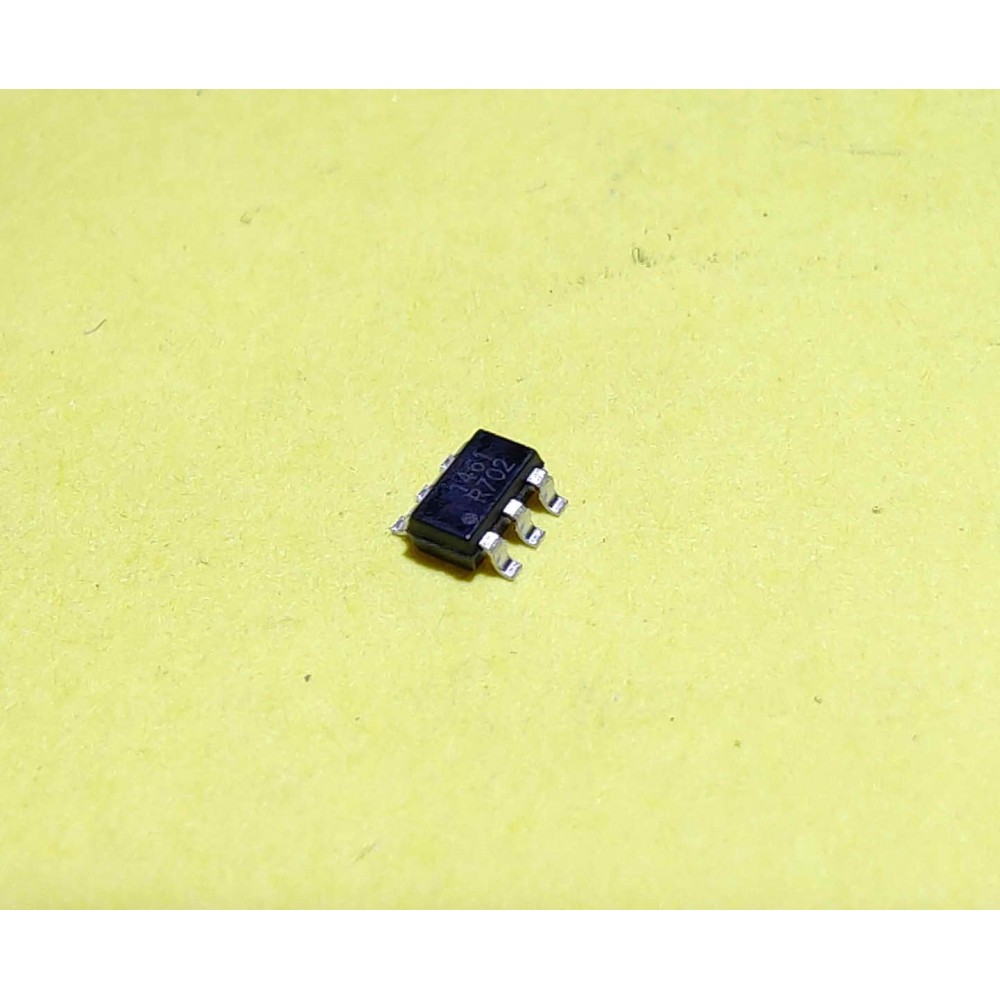

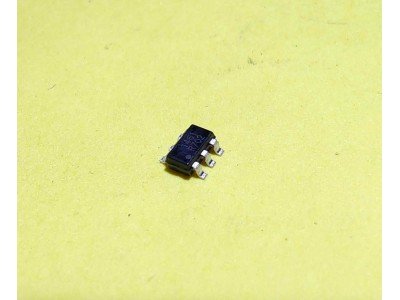

TRI1461 || DC-DC перетворювач SOT23-6

  TRI1461 - компактний високоефективний понижуючий перетворювач постійного струму з інтегрованим MOSFET, який забезпечує вихідний струм до 2 А. Завдяки частоті роботи 600 кГц і сучасному режиму керування струмом, цей чип пропонує швидкий відгук на зміну навантаження та високу стабільність роботи. TRI1461 ідеально підходить для використання в джерелах живлення для портативних пристроїв, акумуляторних зарядних пристроях і драйверах WLED.

Основні характеристики

• Тип компонента: Понижуючий DC/DC перетворювач.
• Пакет: TSOT-23-6 або SOT-23-6.
• Вхідна напруга: 4.5–23 В.
• Вихідна напруга: Регульована від 0.805 В до 15 В.
• Вихідний струм: До 2 А.
• Частота роботи: 600 кГц.
• Ефективність: До 92%.
• Захист:
  • Від перевантаження по струму.
  • Від перегріву з функцією автоматичного відновлення.
  • Hiccup-режим для захисту від короткого замикання.
• Швидкий перехідний відгук: Забезпечує стабільну роботу при змінному навантаженні.

Специфікації

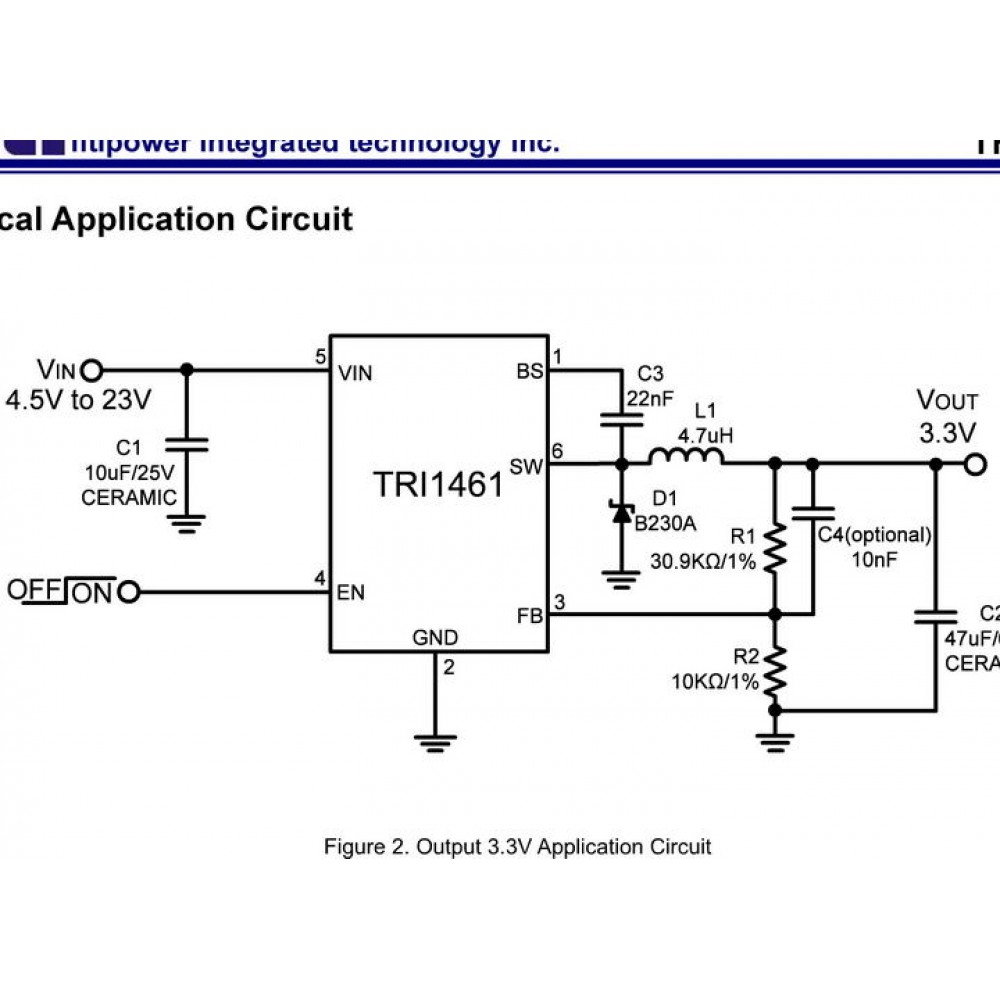

 Інструкція з використання

1. Живлення: Підключіть напругу живлення у межах 4.5–23 В до виводу VIN.
2. Вихідна напруга: Використовуйте зовнішній резисторний дільник для налаштування необхідного рівня вихідної напруги.
3. Конденсатори: Додайте 10 мкФ на вході (для усунення шумів) та 47 мкФ на виході (для зменшення пульсацій).
4. Індуктивність: Виберіть індуктивність на 4.7 мкГн із максимальною струмовою ємністю не менше 2.5 А.
5. Захист: Переконайтесь у правильному підключенні для активного захисту від перевантаження та короткого замикання.

  TRI1461, понижуючий DC/DC перетворювач, TSOT-23-6, високоефективний конвертер, 2 А перетворювач, DC/DC стабілізатор, понижуючий регулятор напруги.

TRI1461, високоефективний DC/DC конвертер, TSOT-23-6 перетворювач, стабілізатор напруги 2 А, понижуючий регулятор напруги.

Документація TRi1461 pdf
