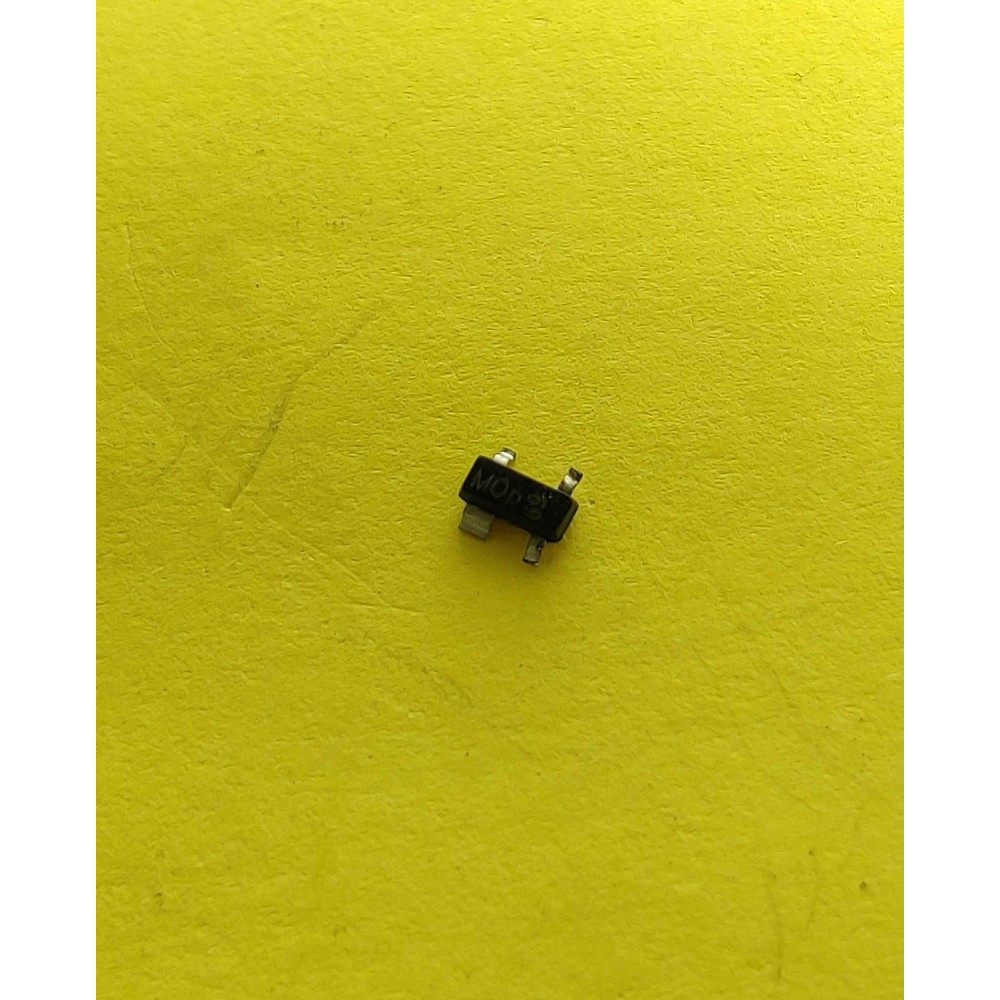

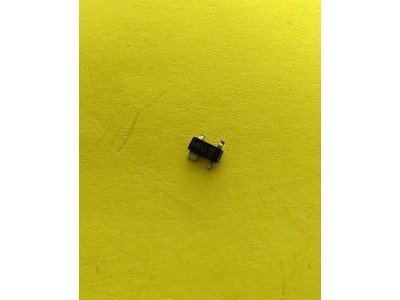

BF998 || Транзистор SOT-143B N-CANNEL

Опис

   BF998 - кремнієвий N-канальний MOSFET із двома воротами (dual-gate), призначений для високочастотних застосувань у діапазоні VHF та UHF. Цей транзистор забезпечує високу швидкість роботи, низький рівень шуму і відмінне співвідношення коефіцієнта підсилення до вхідної ємності. Вбудовані діоди захищають транзистор від перенапруги, що підвищує його надійність.

Основні характеристики

• Тип корпусу: SOT143B або SOT143R.
• Напруга стік-витік (VDS): 12 В.
• Струм стоку (ID): 30 мА.
• Повна потужність розсіювання (Ptot): 200 мВт.
• Робоча температура переходу (Tj): до 150°C.
• Вхідна ємність:
  • Ворота 1: 2.1 пФ (типова).
  • Ворота 2: 1.2 пФ (типова).
• Рівень шуму (F):
  • 0.6 дБ при 200 МГц.
  • 1.0 дБ при 800 МГц.
• Захист: Вбудовані діоди між воротами та витоком.

Специфікації

Застосування

• Телевізійні тюнери: Прийом VHF/UHF сигналів.
• Професійне комунікаційне обладнання: Підсилювачі з керуванням підсиленням.
• Високочастотні підсилювачі: Генератори сигналів і схеми з низьким рівнем шуму.

Інструкція

1. Монтаж:
   • BF998 доступний у пластикових корпусах SOT143B або SOT143R.
   • Захистіть входи від статичних розрядів під час монтажу.
2. Підключення:
   • Вивід 1: Витік (Source).
   • Вивід 2: Сток (Drain).
   • Вивід 3: Ворота 2 (Gate 2).
   • Вивід 4: Ворота 1 (Gate 1).

  BF998 транзистор, N-канальний MOSFET, високочастотний транзистор, двовратний MOSFET, транзистор для телевізійних тюнерів, транзистор для UHF, низькошумний транзистор, транзистор із вбудованим захистом.

транзистор BF998, N-канальний MOSFET із двома воротами, транзистор для VHF і UHF, низькошумний транзистор BF998, транзистор для телевізійних тюнерів.

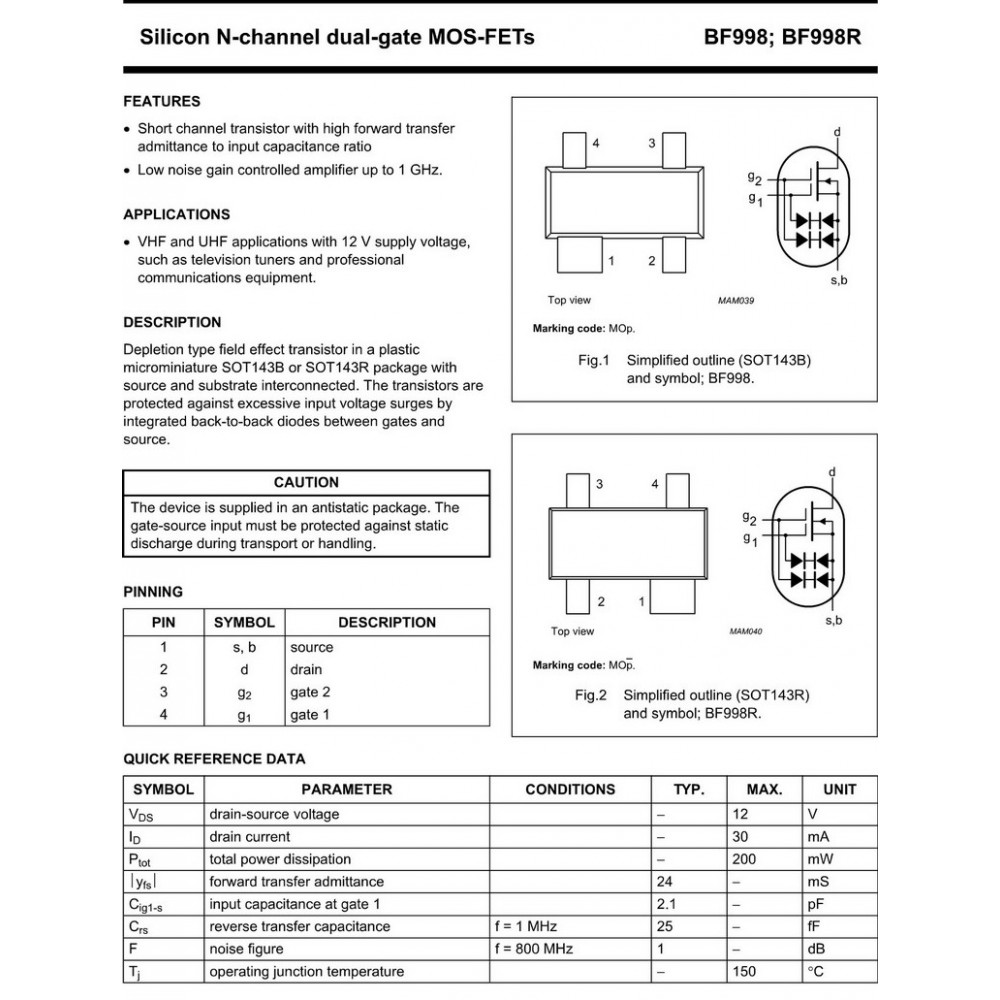

datasheet BF998 pdf
