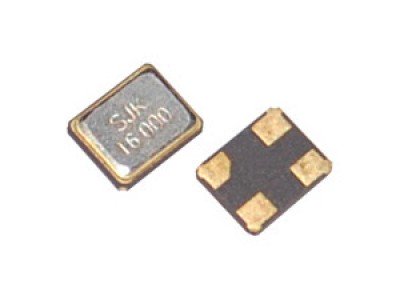

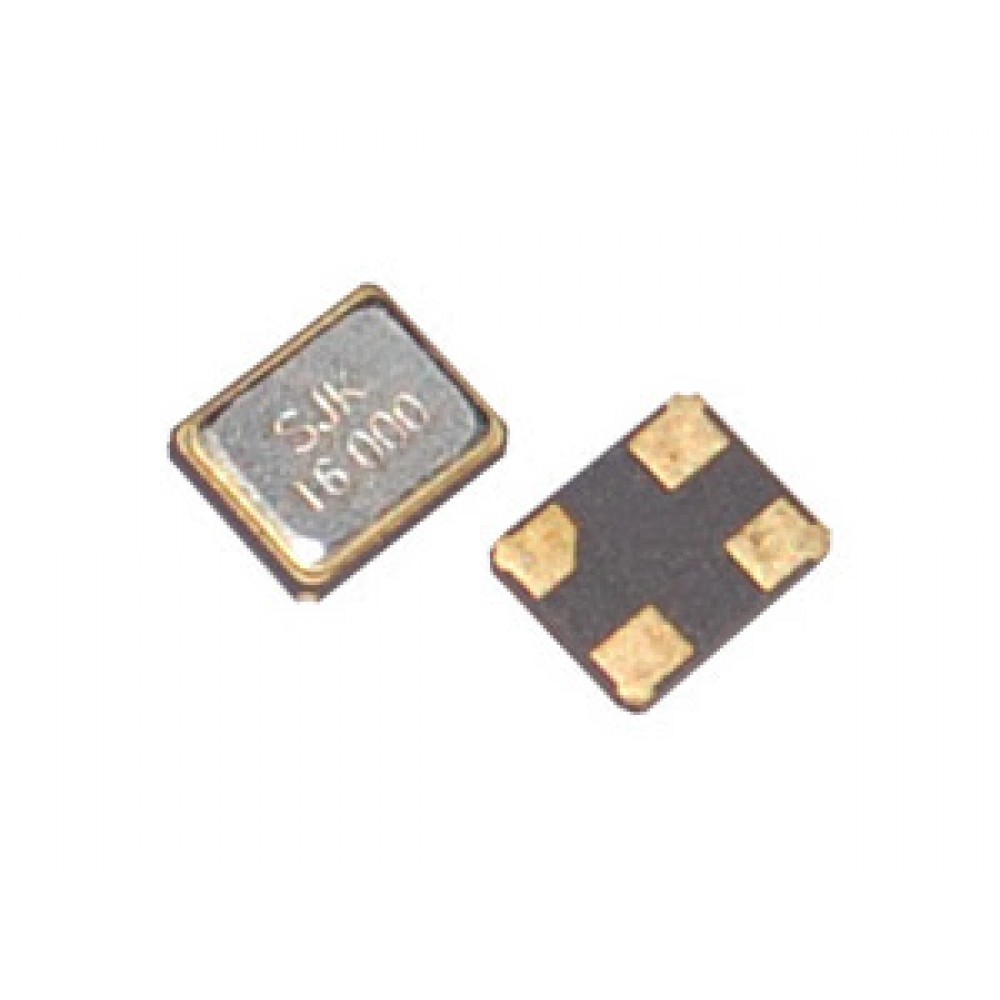

Кварцовий резонатор 16.000 МГц || 2016

Кварцовий резонатор 16,000 МГц | 2016 (NX2016SA)

Опис

   Кварцовий резонатор NX2016SA – ультракомпактний кристал для автомобільної електроніки з високою стабільністю та надійністю. Завдяки своїм розмірам 2.0 × 1.6 × 0.45 мм, він ідеально підходить для вбудованих систем, що вимагають точного тактування. Резонатор працює в широкому температурному діапазоні від -40°C до +125°C, має відмінну вібраційну та ударну стійкість і відповідає стандарту AEC-Q200 для автомобільної електроніки.

   Резонатор підтримує фундаментальний тон роботи та має мінімальний еквівалентний серійний опір (ESR) до 200 Ом. Висока частотна стабільність забезпечує мінімальне відхилення частоти, що робить його ідеальним для використання в мікроконтролерних системах, GPS, телекомунікаційних пристроях та інших точних електронних схемах.

Основні характеристики

• Модель: NX2016SA
• Номінальна частота: 16,000 МГц
• Тип монтажу: SMD (поверхневий монтаж)
• Розміри: 2.0 × 1.6 × 0.45 мм
• Форма сигналу: Фундаментальний тон
• Діапазон робочих температур: від -40°C до +125°C
• Діапазон зберігання: від -40°C до +125°C
• Частотна толерантність (25 ±3°C): ±15×10⁻⁶
• Стабільність частоти (відносно +25°C): ±50×10⁻⁶
• Еквівалентний серійний опір (ESR): ≤ 200 Ом
• Рівень збудження: 10 мкВт (макс. 200 мкВт)
• Навантажувальна ємність: 8 пФ
• Старіння частоти: ≤ ±3×10⁻⁶ / рік
• Відповідність RoHS: Так (Директиви 2011/65/EU, 2015/863/EU)
• Сумісність з безсвинцевим паянням: Так

Специфікації

Особливості

✔ Компактний корпус (2.0 × 1.6 × 0.45 мм) – ідеальний для малогабаритних пристроїв.
✔ Висока температурна стійкість: робота в діапазоні -40°C до +125°C.
✔ Відмінна стабільність частоти: точність ±15×10⁻⁶ при 25°C.
✔ Автомобільний стандарт AEC-Q200: гарантована надійність для транспортної електроніки.
✔ Низький еквівалентний серійний опір (ESR): ≤ 200 Ом для стабільного генерації сигналу.
✔ Відповідність стандартам RoHS та безсвинцевому паянню.

Сфера застосування

✅ Автомобільна електроніка
✅ Системи GPS та навігації
✅ Телекомунікаційне обладнання
✅ IoT-пристрої та бездротові модулі
✅ Мікроконтролерні системи
✅ Промислові та побутові електронні пристрої

Рекомендоване розведення (Land Pattern)

Кристал NX2016SA має SMD-корпус, для правильного монтажу рекомендовані наступні параметри:

• Відстань між контактами: 0.65 мм
• Розмір контактного майданчика: 0.55 мм
• Висота корпусу: 0.45 мм
• Контакти #2 та #4 з'єднані із корпусом (GND)

(Повні креслення розведення доступні в datasheet виробника)
