Скорочений опис
NM120AA - універсальний цифровий тюнер для наземного телебачення (DTT), сумісний із стандартами DVB-T, ATSC, ISDB-T та DTMB. Завдяки низькому енергоспоживанню, компактному дизайну (3x3 QFN), а також інтегрованим функц... Читати далі...
Характеристики
- Код товару: 2300305
- Наявність: Очікується 2-3 дня 0

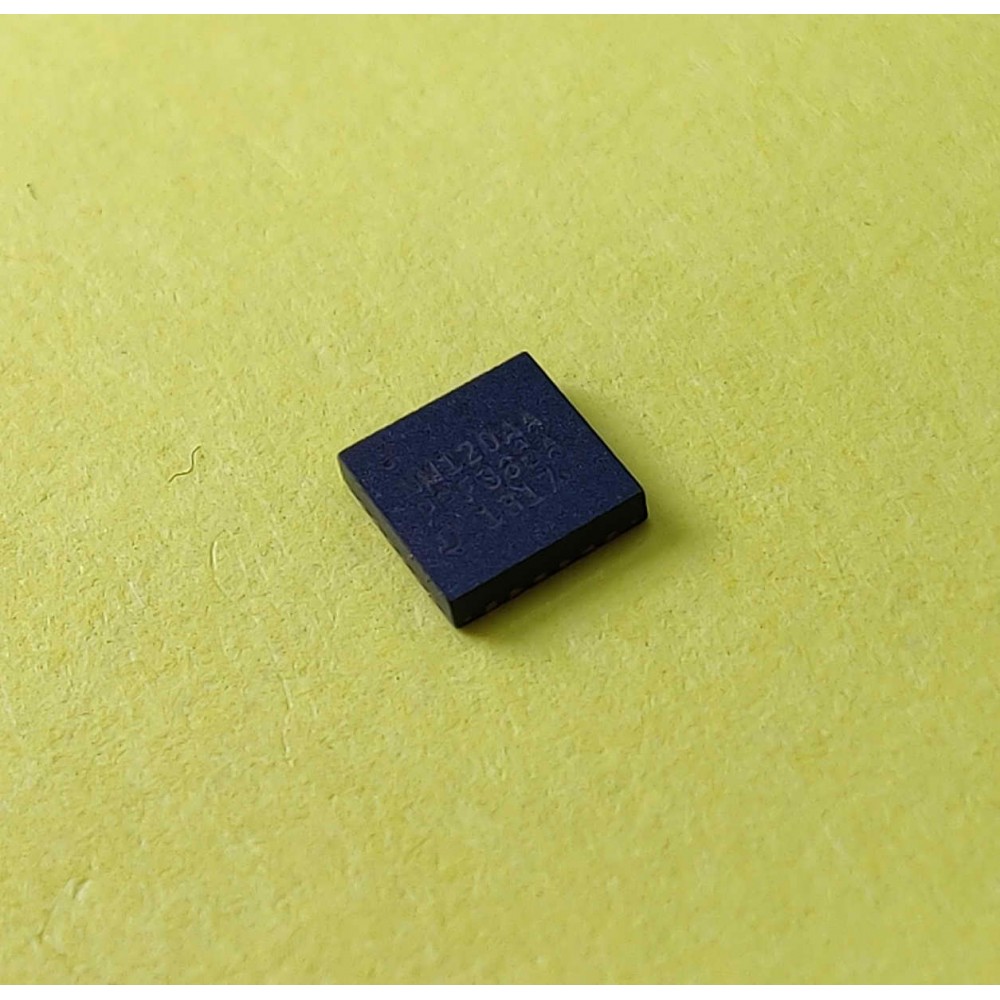

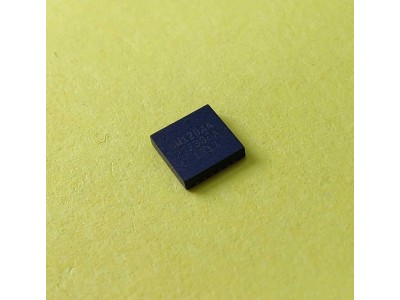

NM120AA - універсальний цифровий тюнер для наземного телебачення (DTT), сумісний із стандартами DVB-T, ATSC, ISDB-T та DTMB. Завдяки низькому енергоспоживанню, компактному дизайну (3x3 QFN), а також інтегрованим функціям управління живленням, цей тюнер ідеально підходить для приймачів STB, телевізійних панелей та інших мультимедійних пристроїв.
Основні характеристики
- Підтримувані стандарти: DVB-T, ATSC, ISDB-T (13 сегментів), DTMB.
- Діапазон частот: 44–862 МГц.
- Енергоспоживання: до 150 мА.
- Вихідний інтерфейс: стандартний або низький IF (до 60 МГц).
- Корпус: 3x3 QFN.
- Додаткові функції:
- Вбудоване управління живленням (1.8–3.3 В).
- Інтегрований AGC для зменшення кількості зовнішніх компонентів.
- Мінімізація BOM (немає потреби у SAW-фільтрах, балунах та трекінг-фільтрах).
Специфікації
| Параметр | Значення |
|---|---|
| Діапазон частот | 44–862 МГц |
| Підтримувані стандарти | DVB-T, ATSC, ISDB-T, DTMB |
| Споживання струму | 140 мА (1.2 В), 10 мА (1.8–3.3 В) |
| Корпус | 3x3 QFN |
| Вихідний інтерфейс | Низький IF (до 60 МГц) |
Інструкція
- Підключення живлення: Під’єднайте живлення (1.8–3.3 В) до відповідних контактів.
- Вхідні сигнали: З’єднайте антенний сигнал із входом RF IN.
- Вихідний інтерфейс: Використовуйте стандартний або низький IF для передачі сигналу до декодера.
- Конфігурація: Використовуйте I2C-інтерфейс для налаштування параметрів.
NM120AA, цифровий тюнер, DTV тюнер, DVB-T, ISDB-T, ATSC, низьке енергоспоживання, компактний QFN корпус.
NM120AA, цифровий тюнер, DVB-T тюнер, ISDB-T тюнер, QFN корпус, мультимедійні пристрої.
Datasheet NM120AA pdf
| Електронні компоненти | |
| Корпус | 3x3 QFN |
