Скорочений опис
TL431 - Лінійний стабілізатор у корпусі TO-92 Опис TL431 - програмований стабілізатор напруги з трьома виводами, який забезпечує точне регулювання вихідної напруги у широкому діапазоні. Завдяки своїй стабільності ... Читати далі...
Характеристики

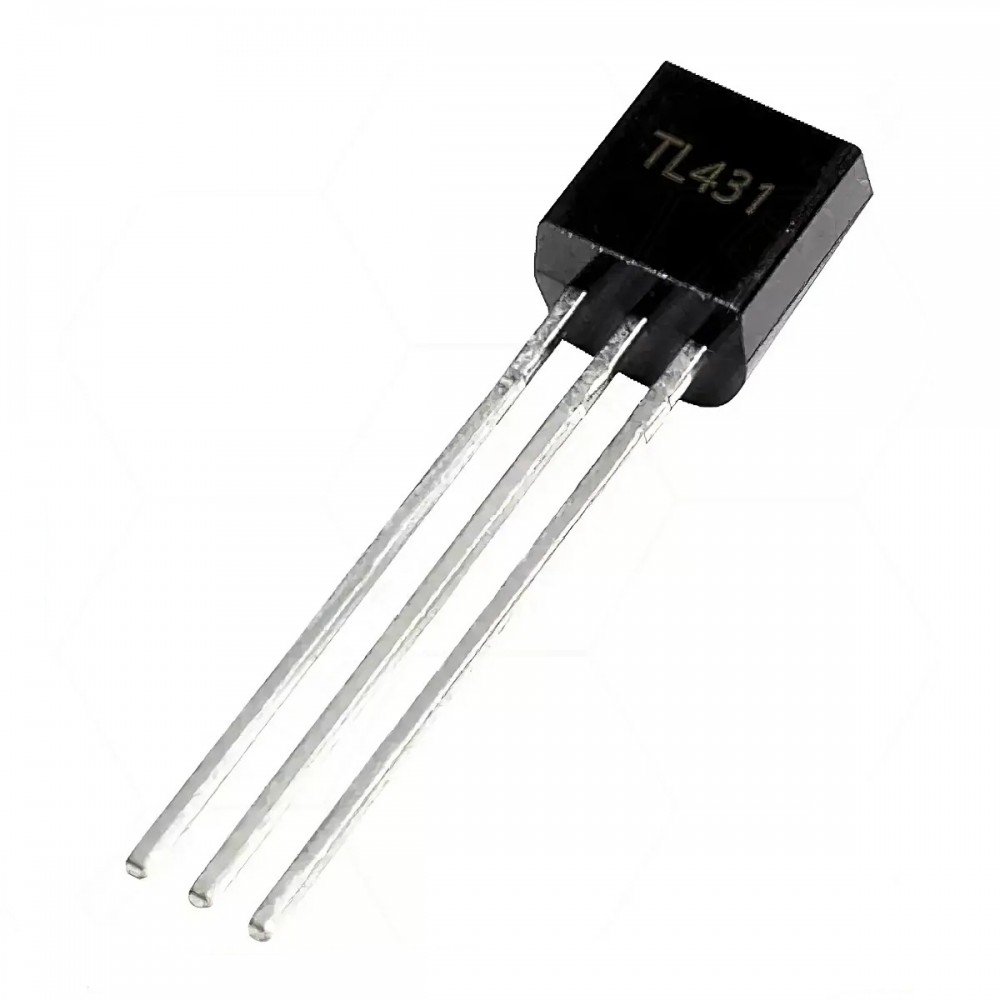

TL431 - Лінійний стабілізатор у корпусі TO-92
Опис
TL431 - програмований стабілізатор напруги з трьома виводами, який забезпечує точне регулювання вихідної напруги у широкому діапазоні. Завдяки своїй стабільності та низькому температурному дрейфу він широко використовується у блоках живлення, зарядних пристроях, джерелах опорної напруги та вимірювальній техніці. Корпус TO-92 робить його зручним для використання у компактних схемах.
Основні характеристики
- Тип: програмований стабілізатор напруги
- Корпус: TO-92
- Кількість виводів: 3
- Діапазон вихідної напруги: 2,5 В - 36 В (регульований)
- Опорна напруга: 2,495 В (±0,5%)
- Максимальний вихідний струм: 100 мА
- Робочий температурний діапазон: -40°C…+85°C
- Низький температурний дрейф
- Висока стабільність вихідної напруги
Специфікація
| Параметр | Значення |
|---|---|
| Тип виробу | Лінійний стабілізатор |
| Модель | TL431 |
| Корпус | TO-92 |
| Кількість виводів | 3 |
| Опорна напруга (Vref) | 2,495 В (±0,5%) |
| Діапазон вихідної напруги | 2,5 В - 36 В (регульований) |
| Максимальний вихідний струм | 100 мА |
| Робоча температура | -40°C…+85°C |
| Тип регулювання | Програмований |
Інструкція
- Підключіть виводи згідно зі схемою: REF, ANODE, CATHODE.
- Для отримання бажаної вихідної напруги використовуйте зовнішній подільник резисторів.
- Забезпечте тепловідведення при роботі на максимальному струмі.
- Використовуйте у схемах стабілізації, джерелах живлення, зарядних пристроях.
TL431, стабілізатор TL431, TL431 TO-92, регульований стабілізатор TL431, програмований стабілізатор напруги, TL431 стабілізатор купити, TL431 регулятор напруги, мікросхема TL431, TL431 2.5-36 В, стабілізатор напруги TL431 TO-92, електронний стабілізатор TL431, прецизійний стабілізатор TL431, TL431 reference, стабілізатор живлення TL431, стабілізатор у корпусі TO-92, лінійний регулятор TL431, стабілізатор з опорною напругою TL431, TL431 схема підключення, мікросхема стабілізатор TL431, регульований опорний стабілізатор TL431
TL431 купити, TL431 ціна, стабілізатор TL431 TO-92, лінійний стабілізатор TL431, TL431 мікросхема Україна, TL431 стабілізатор напруги інтернет-магазин, TL431 TO-92 купити Україна, регульований стабілізатор TL431, TL431 для блока живлення, TL431 для зарядного пристрою, TL431 стабілізатор для радіоелектроніки, TL431 TO-92 недорого, мікросхема TL431 замовити, стабілізатор TL431 схема, TL431 прецизійний стабілізатор
Документація tl431 pdf
Аналог: Mb431
| Електронні компоненти | |
| Корпус | TO-92 |
| Аналоги | |
| Тип | Лінійний стабілізатор |
| Потужність, Вт | 1.5 Вт |
| Напруга живлення, В max | 2,5 В – 36 В (регульований) |
| Перетворювачі DC-DC | |
| Максимальний струм навантаження, А | 100 мА |
