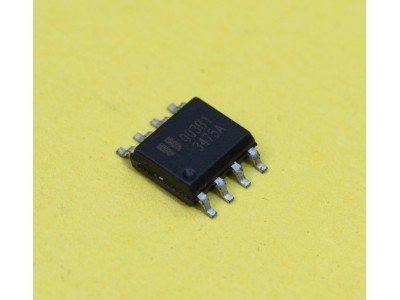

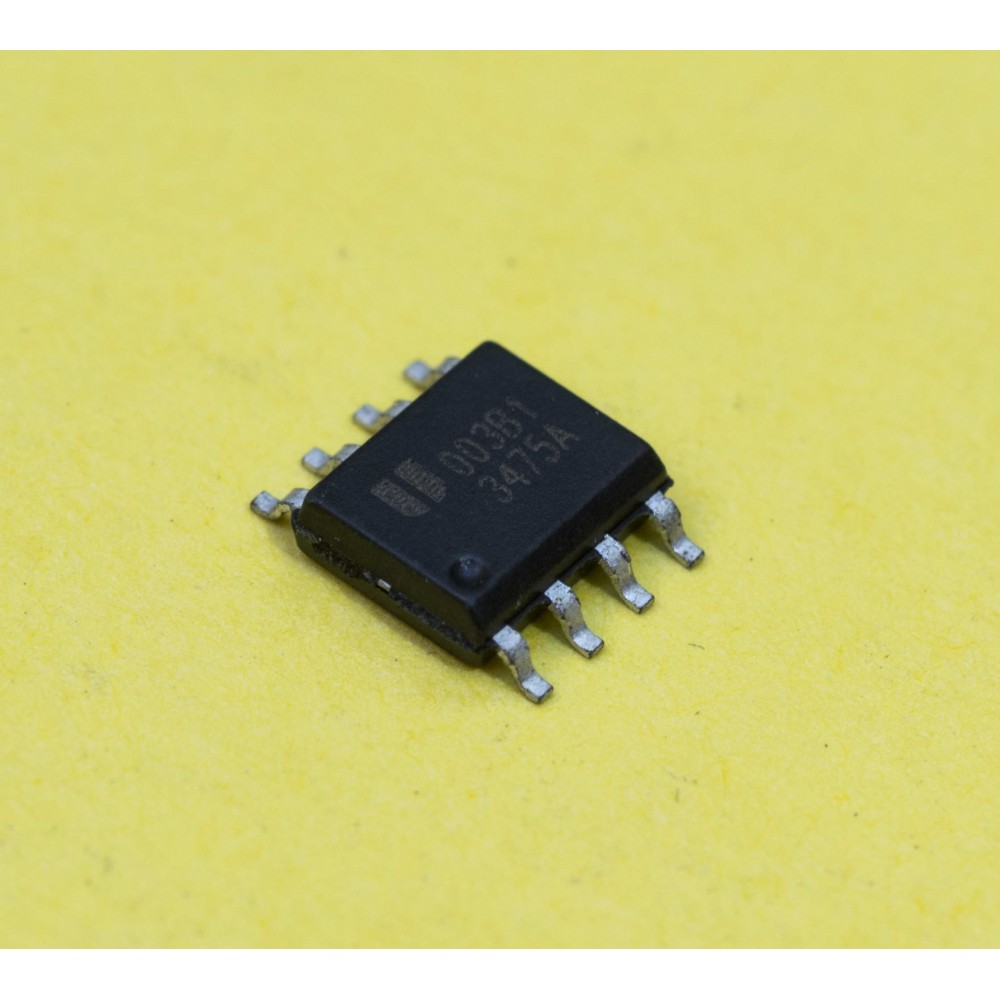

EUP3475A || DC-DC перетворювач SOP-8

Мікросхема EUP3475A – 3A, 28V, 1MHz синхронний перетворювач DC-DC

Опис

   Мікросхема EUP3475A є високоефективним синхронним понижувальним перетворювачем постійного струму (DC-DC) із фіксованою частотою 1МГц. Пристрій забезпечує стабільний вихідний струм до 3А при широкому вхідному діапазоні напруги від 4.5В до 28В.
Вбудовані 135мОм верхній ключ та 90мОм нижній ключ покращують ККД і дозволяють уникнути використання зовнішнього діода Шотткі.
EUP3475A підтримує керування струмом у режимі циклу та обмеження струму, що забезпечує швидкий відгук на зміни навантаження.
Також мікросхема має захист від короткого замикання та перегріву, що підвищує надійність системи.

Основні характеристики

✔ Максимальний вихідний струм: 3А
✔ Діапазон вхідної напруги: 4.5В – 28В
✔ Діапазон вихідної напруги: 0.8В – 24В
✔ Максимальний ККД: до 95%
✔ Частота перемикання: 1МГц
✔ Обмеження струму: 4.8А
✔ Вбудовані ключі:

• Верхній ключ: 135мОм
• Нижній ключ: 90мОм
  ✔ Програмований Soft-Start (м'який старт)
  ✔ Низький струм у режимі очікування: <1мкА
  ✔ Захисти:
• Від короткого замикання
• Від перегріву (відключення при +160°C)
• Від низької вхідної напруги (UVLO)
  ✔ Корпус: SOP-8 (EP)
  ✔ Відповідність стандартам: RoHS, 100% без свинцю

Специфікації

Інструкція з використання

1. Підключіть живлення:

   • Вхідний діапазон 4.5В – 28В.
   • Рекомендується встановити конденсатор 10мкФ біля виводу живлення.

2. Підключіть вихідні компоненти:

   • Вихідна напруга регулюється від 0.8В до 24В за допомогою дільника напруги.
   • Використовуйте індуктивність 4.7µH – 10µH.
   • Конденсатор виходу: 22мкФ (Low ESR).

3. Запуск мікросхеми:

   • EN (вкл./викл.): Підключити до VCC через 100кОм резистор для автоматичного запуску.
   • Soft-Start: Підключіть конденсатор 0.1мкФ для збільшення часу запуску до 15мс.

4. Контроль роботи:

   • Перевірте стабільність вихідної напруги за допомогою FB (feedback) виводу.
   • Контроль температури: Вбудований захист вимкне мікросхему при +160°C.
