Скорочений опис
Опис ZMM5V6 - стабілітрон у корпусі MiniMELF LL-34, який забезпечує стабільність напруги 5,6 В. Пристрій оптимізований для автоматизованого монтажу, має високу надійність і компактний розмір, що робить його ідеальни... Читати далі...
Характеристики
- Код товару: 4400001
- Наявність: На складі 129
Опис

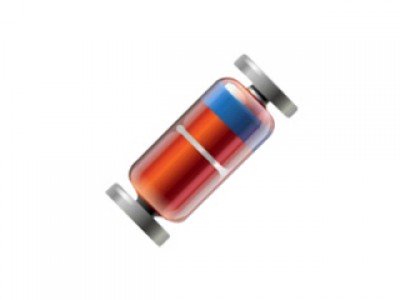

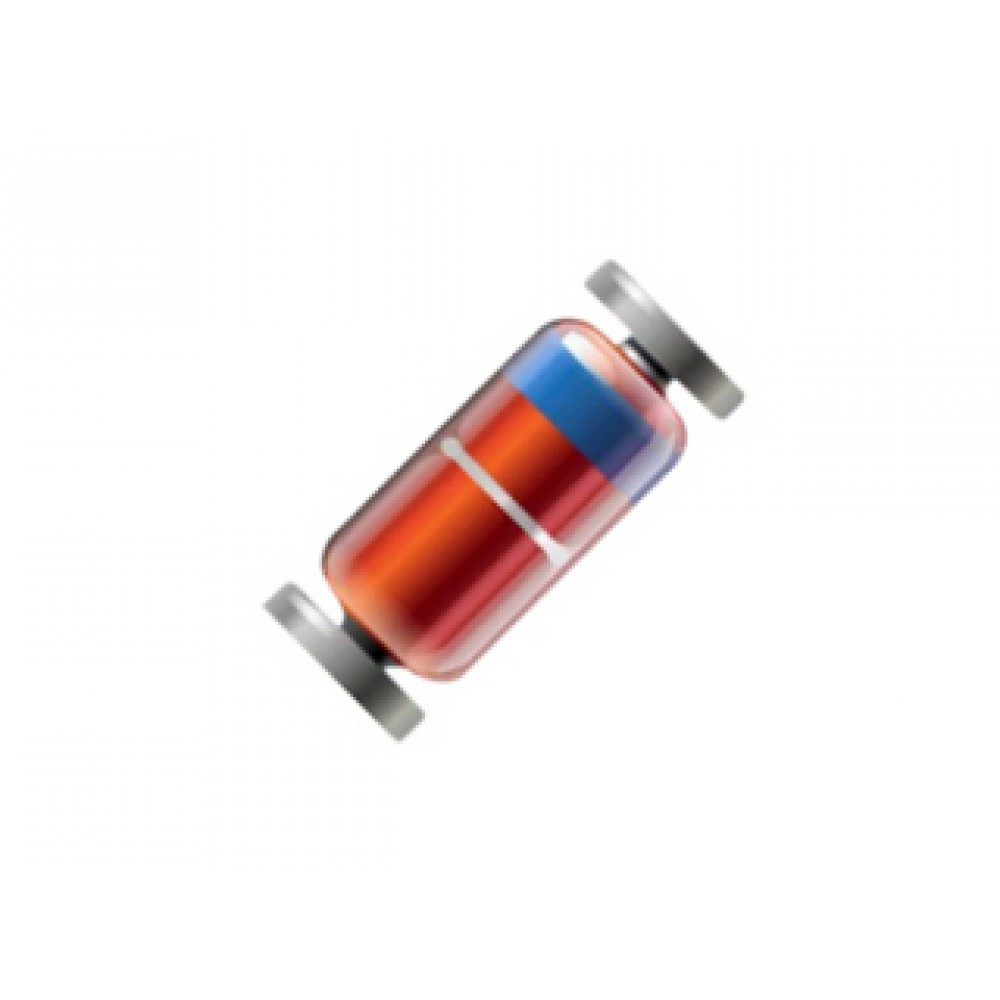

ZMM5V6 - стабілітрон у корпусі MiniMELF LL-34, який забезпечує стабільність напруги 5,6 В. Пристрій оптимізований для автоматизованого монтажу, має високу надійність і компактний розмір, що робить його ідеальним для застосування в електронних схемах, таких як блоки живлення, регулятори напруги і захисні схеми.
Основні характеристики
- Тип діода: Стабілітрон
- Корпус: MiniMELF (LL-34)
- Потужність розсіювання: 500 мВт
- Напруга стабілізації: 5,6 В
- Робочий струм стабілізації: 5 мА
- Температурний коефіцієнт напруги: від -0,05%/K до +0,05%/K
- Діапазон температури експлуатації: від -55°C до +175°C
- Максимальний струм витоку: 2 мкА
Специфікації
| Параметр | Значення |
|---|---|
| Потужність розсіювання (Ptot) | 500 мВт |
| Напруга стабілізації (VZ) | 5,6 В |
| Робочий струм стабілізації (IZ) | 5 мА |
| Динамічний опір (rZ @ IZ) | <25 Ом |
| Струм витоку (IR @ VR) | <2 мкА при 1 В |
| Температурний коефіцієнт | -0,05%/K до +0,05%/K |
| Робоча температура (TJ) | -55°C до +175°C |
Інструкція
- Встановіть стабілітрон у схему, враховуючи правильну полярність (катод позначений спеціальною смугою).
- Забезпечте тепловий режим пристрою в межах рекомендованих параметрів.
- Використовуйте резистор для обмеження струму через стабілітрон.
- Перевірте стабілізацію напруги після монтажу в робочу схему.
ZMM5V6, стабілітрон 5,6 В, діод стабілізації напруги, LL-34 діод, стабілітрон для блоків живлення, стабілізатор напруги, компактний стабілітрон, стабілітрон 500 мВт, діод SEMTECH, напівпровідниковий стабілізатор, напруга 5,6 В, високонадійний стабілітрон, діод для електроніки, стабілізація струму, динамічний опір стабілітрона, високотемпературний діод.
ZMM5V6 стабілітрон, стабілітрон 5.6V, стабілітрон 500mW, діод стабілізації, компактний стабілітрон LL-34, SEMTECH стабілітрон.
Datasheet ZMM5V6 pdf
| Електронні компоненти | |
| Корпус | LL-34 |
| Тип | Стабілітрон |
| Потужність, Вт | 500 мВт |
| Транзистори | |
| Максимальна напруга, В | 5.6 В |
| Максимальний струм, А | |
| Перетворювачі DC-DC | |
| Аналоги | |
