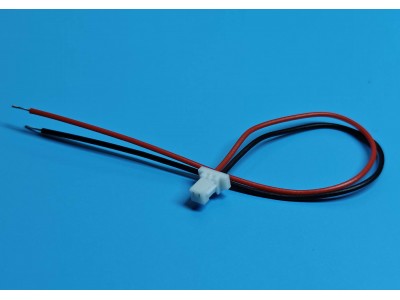

Роз'єм JST SH 1.0 2pin з проводом 300 мм для мікроелектроніки та FPV
Опис
Компактний роз'єм JST SH 1.0 на 2 контакти з уже припаяними проводами довжиною 300 мм. Використовується для підключення живлення або сигналів у мініатюрних електронних пристроях. Забезпечує надійний контакт та стабільну передачу сигналу завдяки точній посадці контактів.
Основні характеристики
- Тип роз'єму: JST SH
- Крок контактів: 1.0 мм
- Кількість контактів: 2 pin
- Тип: штекер з проводом
- Довжина проводу: 300 мм
- Колір проводів: червоний та чорний
- Тип проводу: гнучкий мідний багатожильний
- Полярність: стандартна (червоний +, чорний -)
- Попередньо обжаті контакти: так
- Попередньо припаяні проводи: так
Специфікація
| Параметр | Значення |
|---|---|
| Серія | JST SH |
| Крок контактів | 1.0 мм |
| Кількість контактів | 2 |
| Довжина кабелю | 300 мм |
| Тип контактів | обжаті |
| Матеріал контактів | фосфорна бронза |
| Покриття контактів | лудження |
| Матеріал корпусу | нейлон |
| Номінальна напруга | до 50 В |
| Номінальний струм | до 1 А |
| Робоча температура | -25°C до +85°C |
| Опір контакту | ≤ 20 мОм |
| Опір ізоляції | ≥ 100 МОм |
Інструкція
- Підключіть роз'єм до відповідного гнізда JST SH 1.0 2pin
- Дотримуйтесь полярності при підключенні живлення
- Переконайтесь у щільній фіксації роз'єму
- Не перевищуйте номінальний струм та напругу
- Уникайте механічного натягу проводу під час експлуатації
Ключові фразиJST SH 1.0 2pin, JST 1.0 2pin кабель, роз'єм JST SH з проводом, JST SH 2 pin 300мм, JST 1.0 штекер 2 pin, JST micro конектор, JST SH кабель 300мм, JST 1.0 живлення, JST SH 2pin провід, JST SH конектор 1.0 мм, JST SH 2 контакти, JST кабель для дрона, JST SH для FPV, JST SH акумуляторний роз'єм, JST SH мікро роз'єм, JST 1.0 дроти, JST SH 2pin connector, JST SH power cable, JST SH micro plug, JST SH wire 300mm
jst sh 1.0 2pin кабель 300мм, jst sh 2pin роз'єм з проводом, jst 1.0 2 pin штекер провід, jst sh micro connector 2pin, jst sh 2pin cable 300mm, jst sh power connector 1.0mm, jst sh 2pin plug wire, jst sh 2pin drone cable, jst sh 1.0 connector 2 pin, jst sh battery connector 2pin, jst sh 2pin micro cable, jst sh connector wire 300mm, jst sh 2pin male cable, jst sh 2pin wiring, jst sh plug 1.0mm 2pin
| Блоки живлення ноутбук | |
| Тип конектора | JST-SH1.0 |
| Штекера DC | |
| Довжина робочої частини, мм | 300.0 мм. |
| Кількість контактів, шт. | 2 шт. |
| Максимальна напруга, В | 50.0 Вольт |
| Конектори | |
| Діаметр контакту, мм | |
| Номінальний струм, А | 1.0 Ампер |
| Максимальна напруга, В | 50.0 Вольт |
| Опір контакту/ізоляції, МОм | |
| Діаметр кабель, мм | ~28 AWG |
