Скорочений опис
Компактний роз'єм JST SH1.0 6pin з проводом 300 мм – точність і надійність підключення Опис Шестиконтактний роз'єм JST SH1.0 з кроком 1.0 мм і довжиною проводу 300 мм призначений для точного з’єднання електро... Читати далі...
Характеристики
- Код товару: 4900808
- Наявність: На складі 907

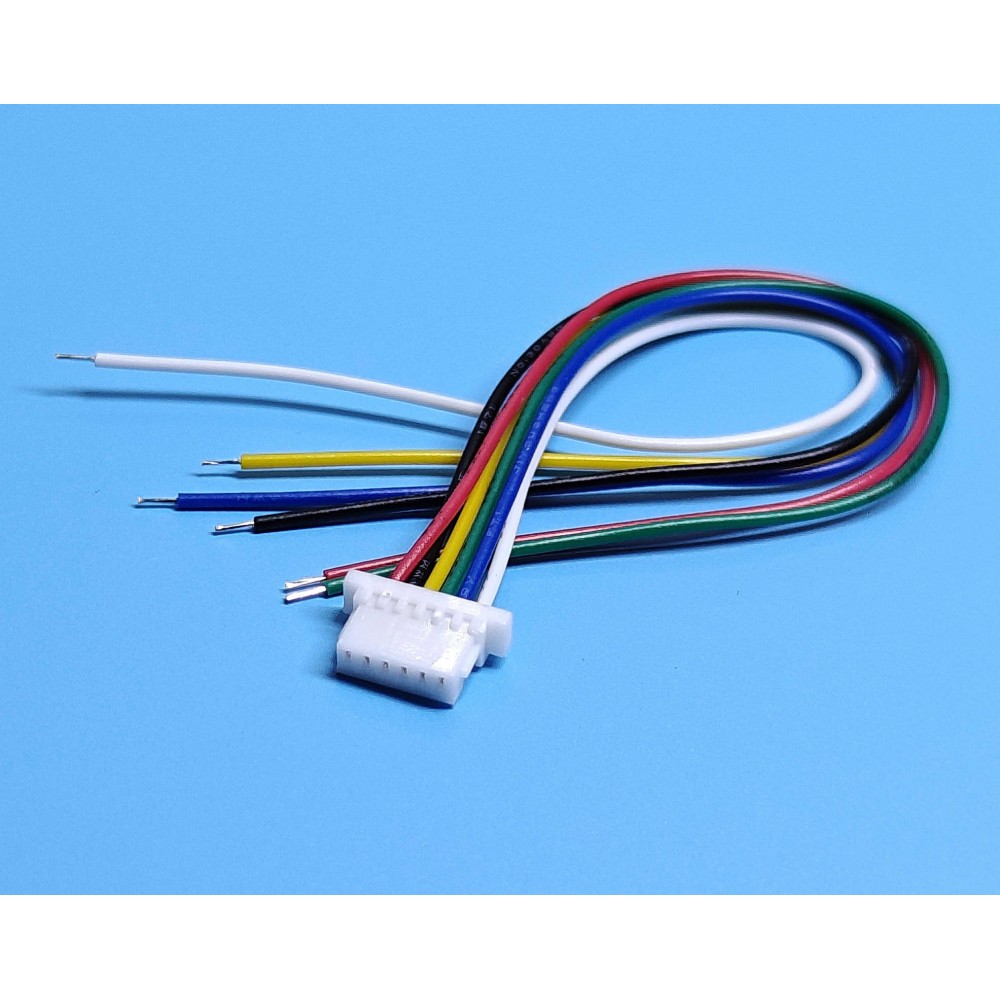

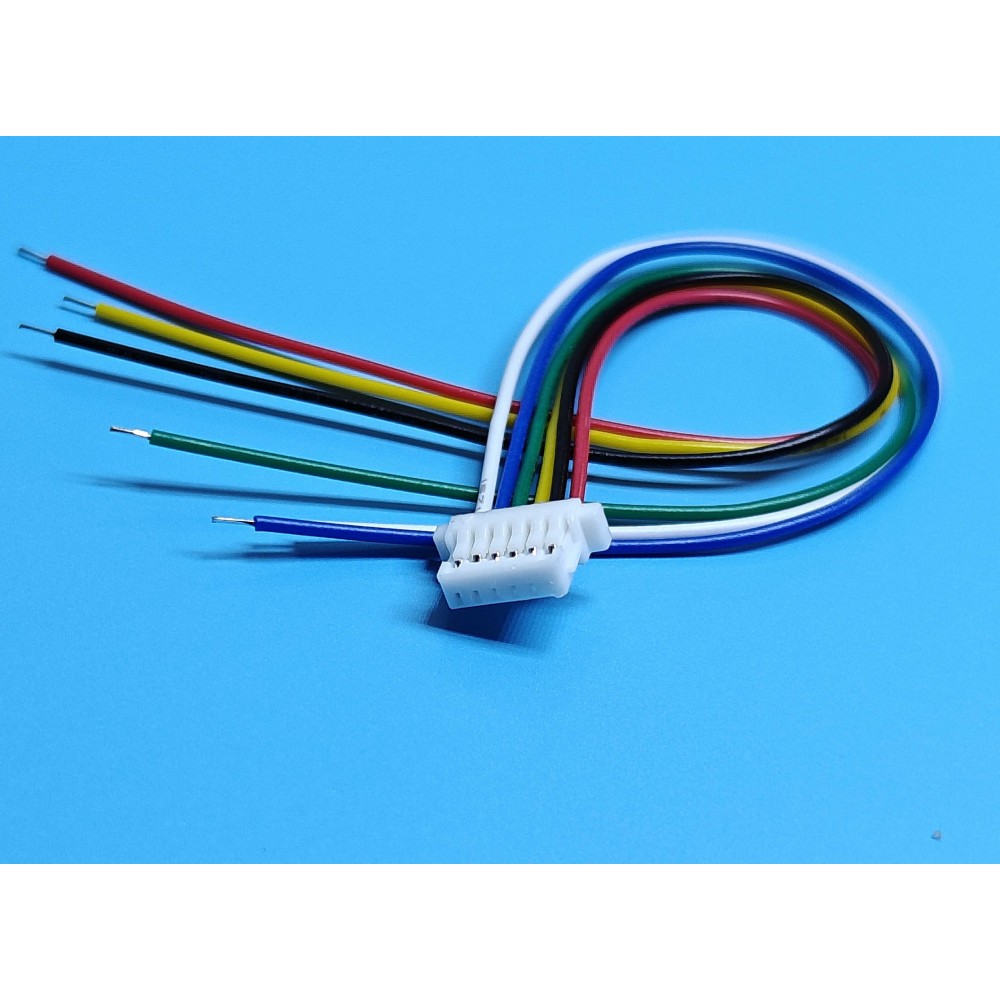

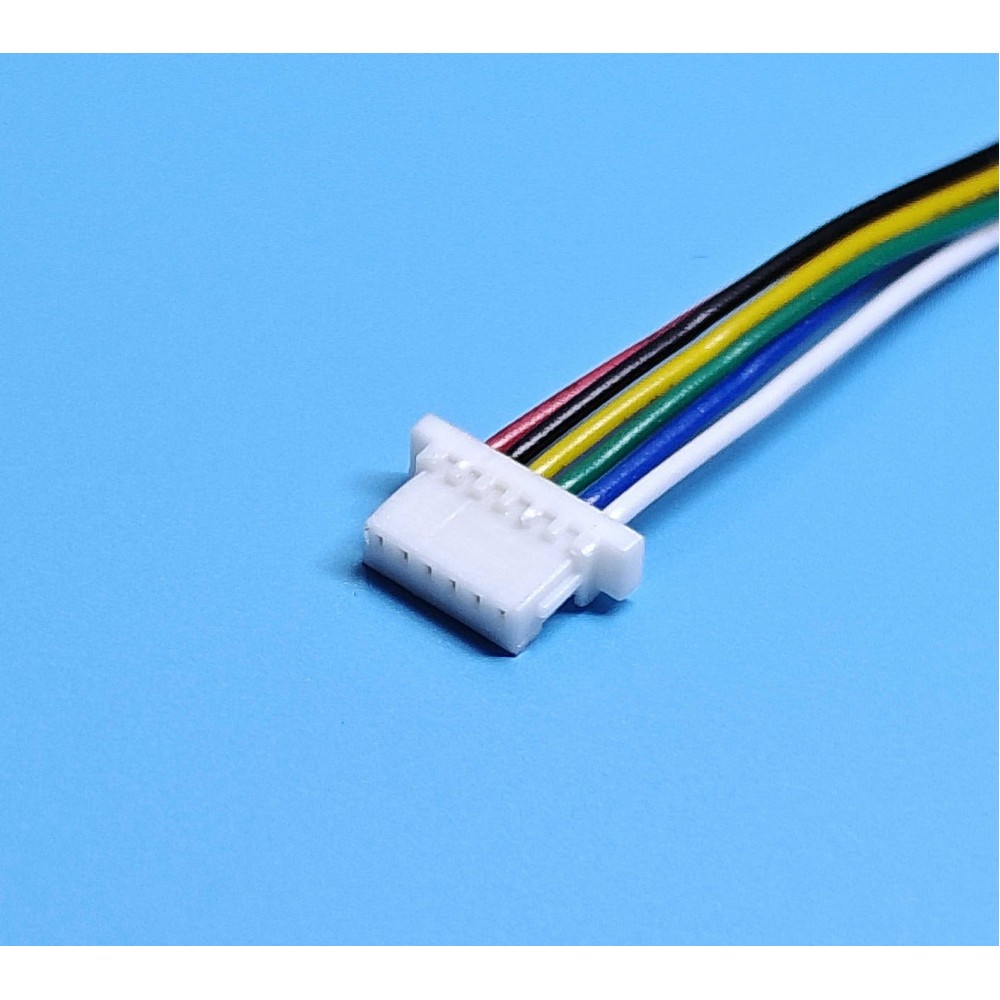

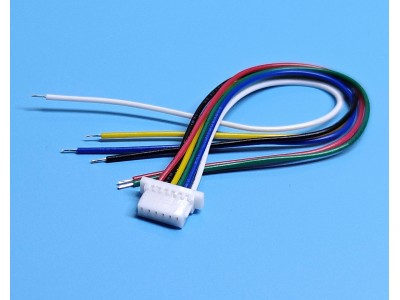

Компактний роз'єм JST SH1.0 6pin з проводом 300 мм – точність і надійність підключення
Опис
Шестиконтактний роз'єм JST SH1.0 з кроком 1.0 мм і довжиною проводу 300 мм призначений для точного з’єднання електронних модулів у компактних пристроях. Підтримує струм до 1 А, витримує напругу до 50 В і забезпечує стабільну роботу в температурному діапазоні –25…+85 °C.
Основні характеристики
- Тип роз’єму: JST SH
- Кількість контактів: 6 pin
- Крок між контактами: 1.0 мм
- Тип: штекер (male) з проводом
- Довжина дроту: 300 мм
- Діаметр провідника: (≈0.32 мм²)
- Ізоляція дроту: PVC
- Максимальний струм: до 1 А
- Номінальна напруга: до 50 В AC/DC
- Температурний діапазон: –25…+85 °C
- Опір контакту: до 20 мОм (початковий), до 40 мОм (після тестів)
- Ізоляційний опір: не менше 100 МОм
- Випробувальна напруга: 500 В AC протягом 1 хв
- Колір дротів: білий, чорний, червоний, зелений, синій, жовтий
- Поляризований корпус з фіксацією
- Призначення: дротове підключення сенсорів, модулів, мікроплат, дронів
Специфікація
| Параметр | Значення |
|---|---|
| Серія | JST SH |
| Кількість контактів | 6 pin |
| Крок контактів | 1.0 мм |
| Тип роз'єму | Штекер (male) |
| Тип підключення | Дротове |
| Довжина дроту | 300 мм |
| Діаметр провідника | 0.32 мм² |
| Ізоляція дроту | PVC |
| Максимальний струм | 1.0 А |
| Номінальна напруга | 50 В AC/DC |
| Температурний діапазон | –25…+85 °C |
| Опір контакту | ≤20 мОм / ≤40 мОм |
| Ізоляційний опір | ≥100 МОм |
| Витримка пробою | 500 В AC / 1 хв |
| Колір дротів | Білий, чорний, червоний, зелений, синій, жовтий |
| Поляризація | Є (захист від неправильного підключення) |
Інструкція
- Встановіть роз’єм JST SH 1.0 у відповідне гніздо на платі.
- Переконайтесь у правильності розміщення за ключем корпусу.
- Перевірте послідовність кольорів згідно з електросхемою.
- За потреби використовуйте термоусадку або клеєву фіксацію для надійного з’єднання.
- Не перевищуйте номінальні струмові та температурні показники.
роз'єм JST SH 6 pin, конектор JST 1.0мм, JST SH 6pin з дротами, кабель з JST SH 6pin, роз'єм для мікроплат, JST SH кабель, штекер JST SH 1.0, роз'єм з проводом 6pin, конектор 6 контактів, дроти для підключення сенсорів, micro JST 6 pin, дротовий конектор JST SH, плоский роз'єм 6pin, з'єднувач JST SH 1.0, кабель для дронів JST SH
JST SH 1.0mm 6 pin кабель, роз'єм JST SH 6pin 300 мм, штекер JST SH 1.0 з дротами, конектор 6pin для Arduino, роз'єм 6 контактів 1.0 мм, дротовий роз'єм JST SH, з'єднувач JST SH 6pin, роз'єм для мікроплат 6pin, micro JST 6pin кабель, плоский кабель JST SH, кольоровий кабель 6pin, JST SH 6pin для датчиків, проводи JST SH, роз'єм 6pin для модулів, JST SH кабель 300 мм
| Блоки живлення ноутбук | |
| Тип конектора | JST-SH1.0 |
| Штекера DC | |
| Довжина робочої частини, мм | 200.0 мм. |
| Кількість контактів, шт. | 6 шт. |
| Максимальна напруга, В | 50.0 Вольт |
| Конектори | |
| Діаметр контакту, мм | |
| Номінальний струм, А | 1.0 Ампер |
| Максимальна напруга, В | 50.0 Вольт |
| Опір контакту/ізоляції, МОм | |
| Діаметр кабель, мм | ~28 AWG |
