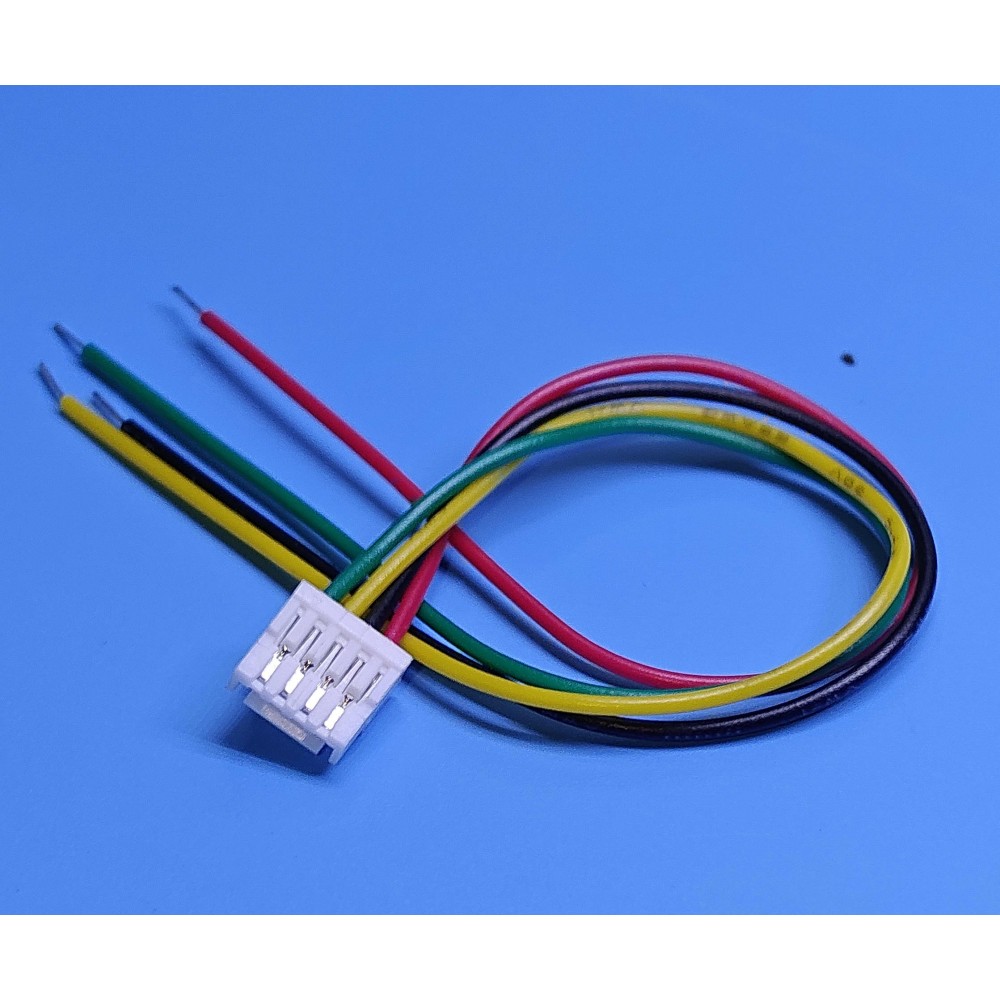

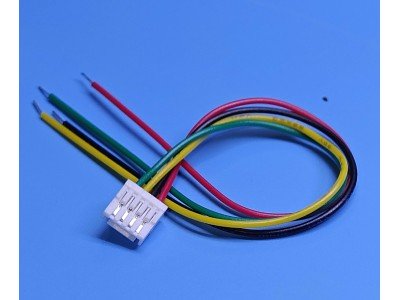

Роз'єм JST GH 1.25 штекер 4pin з дротами 100 мм (A1254-04Y)
Опис
Роз'єм JST GH 1.25 штекер 4pin з дротами довжиною 100 мм — компактний конектор для надійного підключення електронних модулів, датчиків, акумуляторів та іншої електроніки. Завдяки малому кроку контактів 1.25 мм і невеликим розмірам ідеально підходить для пристроїв з обмеженим простором: квадрокоптерів, FPV систем, Arduino та DIY проєктів.
Має 4 контакти та різнокольорові дроти довжиною 100 мм для зручного монтажу.
Основні характеристики
- Тип роз'єму: JST GH 1.25
- Модель: A1254-04Y
- Тип: штекер (male)
- Кількість контактів: 4 pin
- Крок між контактами: 1.25 мм
- Довжина дротів: 100 мм
- Тип дроту: звичайний мідний
- Колір дротів: різнокольорові
- Максимальна напруга: 50 В AC/DC
- Максимальний струм: 1 А
- Опір контакту: не більше 30 мОм (початковий), не більше 50 мОм (після випробувань)
- Опір ізоляції: не менше 100 МОм
- Випробувальна напруга на пробій: 500 В AC протягом 1 хвилини
- Робочий температурний діапазон: від -25°C до +85°C
- Матеріал корпусу: пластик (PBT)
- Матеріал контактів: мідь з покриттям
Специфікації
| Параметр | Значення |
|---|---|
| Тип роз'єму | JST GH 1.25 |
| Модель | A1254-04Y |
| Кількість контактів | 4 pin |
| Крок контактів | 1.25 мм |
| Довжина дротів | 100 мм |
| Тип дроту | звичайний мідний |
| Колір дротів | різнокольорові |
| Максимальна напруга | 50 В AC/DC |
| Максимальний струм | 1 А |
| Опір контакту | ≤ 30 мОм / 50 мОм |
| Опір ізоляції | ≥ 100 МОм |
| Випробувальна напруга | 500 В AC 1 хв |
| Робоча температура | -25°C...+85°C |
| Матеріал корпусу | Пластик (PBT) |
| Матеріал контактів | Мідь з покриттям |
Інструкція
- З'єднайте роз'єм JST GH 1.25 4pin з відповідним гніздом.
- Підключіть дроти згідно зі схемою вашого пристрою.
- Надійно зафіксуйте роз'єм для стабільної роботи.
роз'єм JST GH 1.25, конектор JST GH 4pin, штекер JST 1.25 мм, кабель JST GH 4 контактів, роз'єм на дротах JST GH, роз'єм A1254-04Y, конектор для квадрокоптера, роз'єм для Arduino, mini роз'єм 1.25 мм, JST GH 4pin, кабельний роз'єм JST GH, штекер на проводах 4pin, роз'єм з кроком 1.25 мм, підключення модулів JST, кабель для FPV, дроти JST 100 мм, кабель з роз'ємом JST 4pin, роз'єм для дронів, конектор на дроти JST GH, штекер для плати Arduino
роз'єм JST GH 1.25 4pin, штекер A1254-04Y, конектор для дронів, роз'єм для Arduino, кабель JST 100 мм, mini роз'єм 1.25 мм
| Блоки живлення ноутбук | |
| Тип конектора | JST-GH1.25 |
| Штекера DC | |
| Довжина робочої частини, мм | 100.0 мм. |
| Кількість контактів, шт. | 4 шт. |
| Максимальна напруга, В | 50.0 Вольт |
| Конектори | |
| Діаметр контакту, мм | Розмір A = 8.75 мм Розмір B = 13.75 мм |
| Номінальний струм, А | 1.0 Ампер |
| Номінальна напруга, В | |
| Максимальна напруга, В | 50.0 Вольт |
| Опір контакту/ізоляції, МОм | не менше 100 МОм |
| Діаметр кабель, мм | ~28 AWG |
