Скорочений опис
Гніздо монтажне JST PH2.0 2pin — Компактне та надійне рішення для з'єднання Опис Гніздо монтажне JST PH2.0 2pin (female) - компактний роз'єм з кроком 2.0 мм, призначений для з'єднання дротів з друкованими платами.... Читати далі...
Характеристики
- Код товару: 4900107
- Наявність: На складі 993

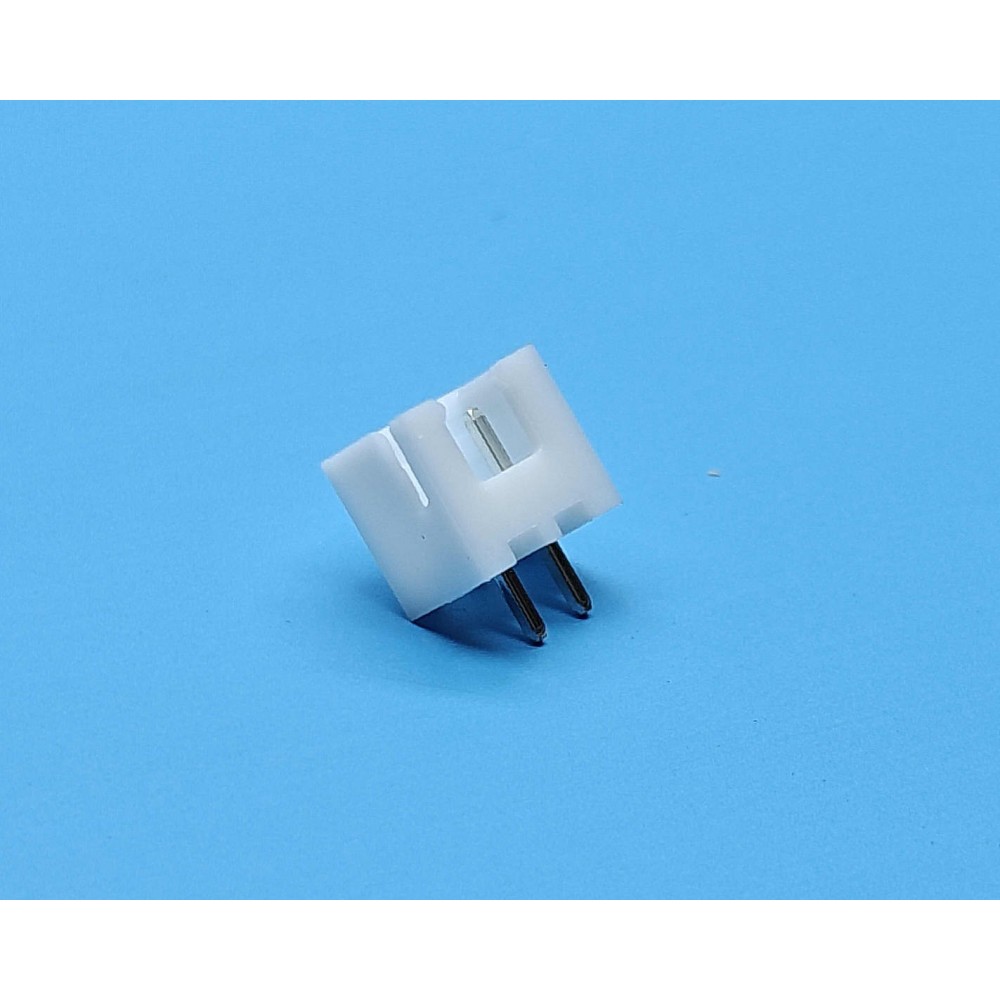

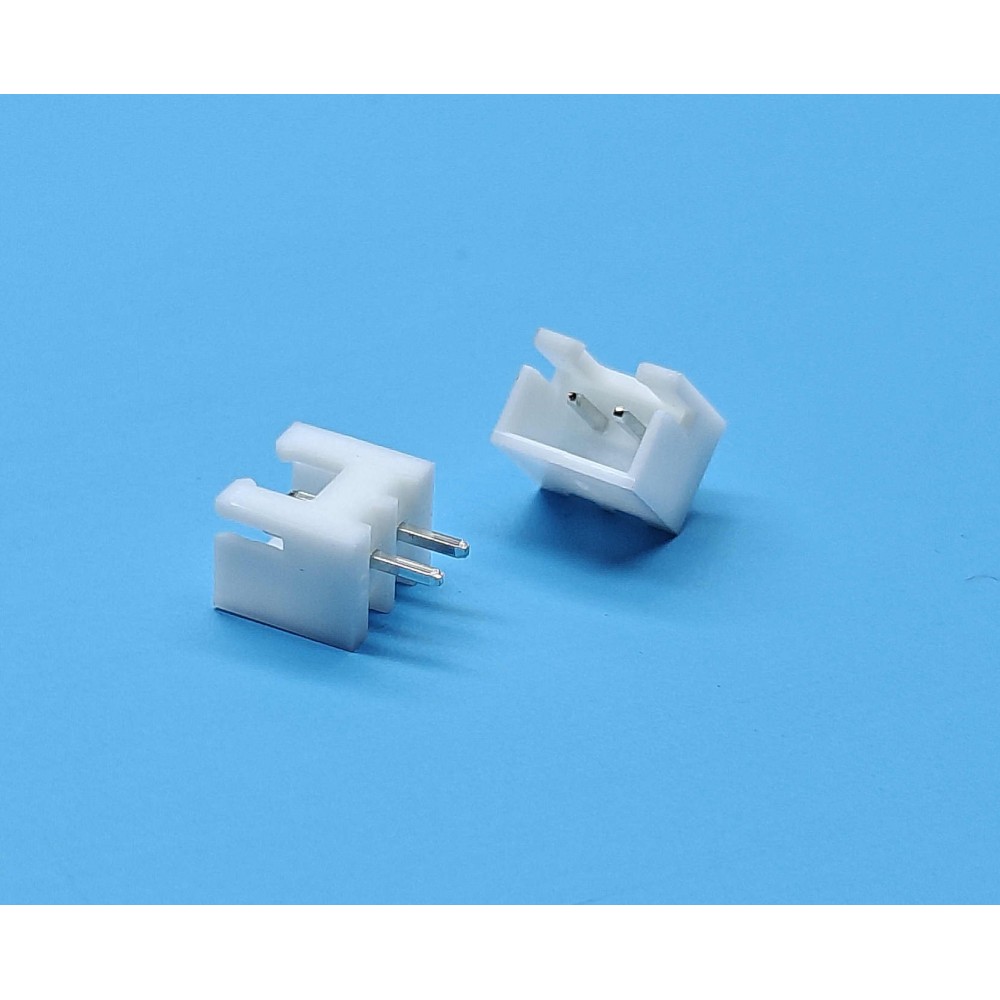

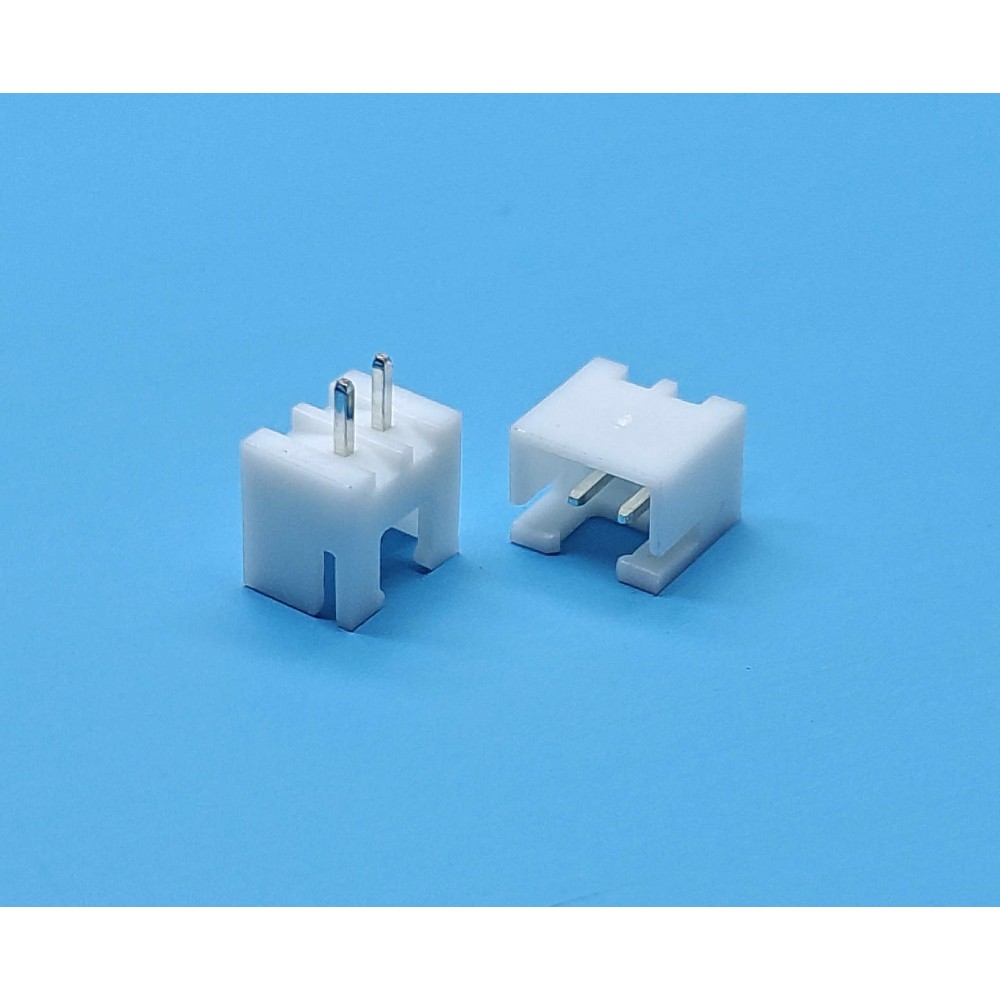

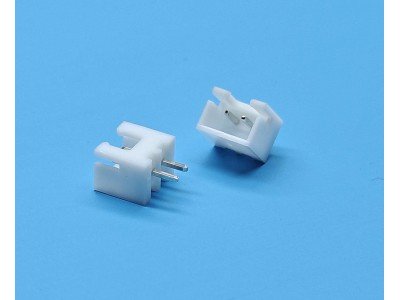

Гніздо монтажне JST PH2.0 2pin — Компактне та надійне рішення для з'єднання
Опис
Гніздо монтажне JST PH2.0 2pin (female) - компактний роз'єм з кроком 2.0 мм, призначений для з'єднання дротів з друкованими платами. Ідеально підходить для використання в електроніці, де важлива економія простору та надійність з'єднання.
Основні характеристики
- Тип роз'єму: Гніздо (female)
- Кількість контактів: 2
- Крок контактів: 2.0 мм
- Тип монтажу: Через отвір (THT)
- Матеріал корпусу: Пластик (PA, натуральний/білий)
- Матеріал контактів: Фосфорна бронза, луджена
- Колір: Білий
Специфікація:
| Параметр | Значення | Одиниця |
|---|---|---|
| Кількість контактів | 2 | шт |
| Крок контактів | 2.0 | мм |
| Номінальний струм | 2 | А |
| Номінальна напруга | 100 | В AC/DC |
| Опір ізоляції | ≥1000 | МОм |
| Опір контакту | ≤10 | мОм |
| Температурний діапазон | від -25 до +85 | °C |
| Діаметр ізоляції дроту | 0.5 – 1.5 | мм |
| Підтримуваний діаметр дроту | AWG #32 – #24 | - |
Інструкція
- Виберіть відповідний дріт з діаметром ізоляції від 0.5 до 1.5 мм (AWG #32 – #24).
- Зачистіть кінець дроту на довжину, необхідну для обтискання.
- Вставте дріт у контактну клему та обтисніть за допомогою спеціального інструменту.
- Вставте обтиснуту клему в гніздо до характерного клацання.
- Після монтажу перевірте надійність з'єднання.
гніздо JST PH2.0 2pin, роз'єм JST PH 2.0 female, гніздо монтажне 2 пін, роз'єм для друкованих плат 2pin, JST PH2.0 гніздо, роз'єм 2 пін для плати, гніздо JST 2.0 мм, female роз'єм JST PH, гніздо 2pin THT, роз'єм для з'єднання дротів з платою, гніздо JST PH2.0 біле, роз'єм 2 пін монтажний, гніздо для електроніки 2pin, роз'єм JST PH 2.0 мм, гніздо для плати 2 пін
гніздо JST PH2.0 2pin, роз'єм 2 пін JST PH, монтажне гніздо 2pin, female роз'єм JST 2.0 мм, гніздо для друкованої плати 2 пін, роз'єм JST PH2.0 THT, гніздо 2pin для електроніки, роз'єм 2 пін для плати, гніздо JST PH 2.0 мм, роз'єм для з'єднання дротів з платою, гніздо 2 пін біле, роз'єм JST PH2.0 female, гніздо для плати 2pin, роз'єм 2 пін монтажний, гніздо JST 2.0 мм
| Блоки живлення ноутбук | |
| Тип конектора | JST PH2.0 |
| Штекера DC | |
| Внутрішній діаметр, мм | |
| Зовнішній діаметр, мм | 1.3 mm |
| Довжина робочої частини, мм | 11,05 мм |
| Номінальний Струм, А | 3.0A |
| Кількість контактів, шт. | 2 шт. |
| Максимальна напруга, В | 250.0 Вольт |
| Конектори | |
| Діаметр контакту, мм | |
| Номінальний струм, А | |
| Номінальна напруга, В | |
| Максимальна напруга, В | |
| Опір контакту/ізоляції, МОм | |
| Діаметр кабель, мм | |
