Гніздо монтажне JST PH2.0 4pin — Компактний 4-контактний роз'єм для стабільного з'єднання Опис Гніздо монтажне JST PH2.0 4pin (female) - чотириконтактний роз’єм із кроком 2.0 мм, призначений для монтажу на друкова... Читати далі...
Характеристики
- Код товару: 4900109
- Наявність: На складі 792

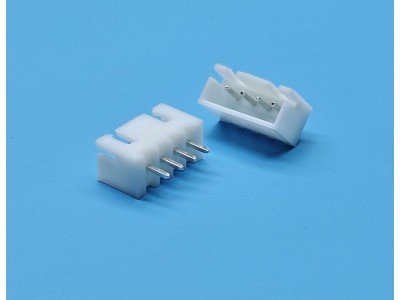

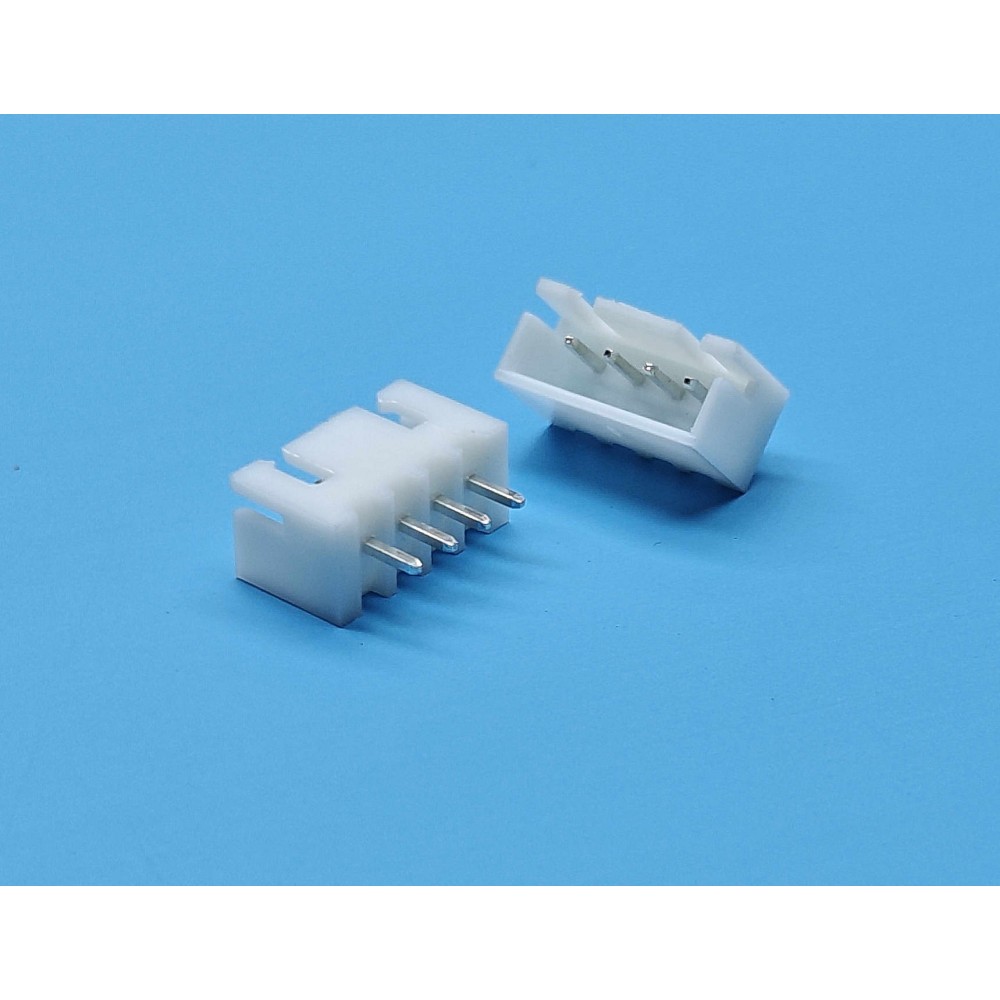

Гніздо монтажне JST PH2.0 4pin — Компактний 4-контактний роз'єм для стабільного з'єднання
Опис
Гніздо монтажне JST PH2.0 4pin (female) - чотириконтактний роз’єм із кроком 2.0 мм, призначений для монтажу на друковану плату. Використовується в електроніці, робототехніці, DIY-проєктах, блоках живлення та інших пристроях для з’єднання проводів із платою.
Основні характеристики
- Тип роз'єму: Гніздо (female)
- Кількість контактів: 4
- Крок контактів: 2.0 мм
- Тип монтажу: Через отвір (THT)
- Матеріал корпусу: Поліамід (білий)
- Матеріал контактів: Луджена фосфорна бронза
- Колір: Білий
Специфікація:
| Параметр | Значення | Одиниця |
|---|---|---|
| Кількість контактів | 4 | шт |
| Крок контактів | 2.0 | мм |
| Номінальний струм | 2 | А |
| Номінальна напруга | 100 | В AC/DC |
| Опір ізоляції | ≥1000 | МОм |
| Опір контакту | ≤10 | мОм |
| Температурний діапазон | від -25 до +85 | °C |
| Діаметр ізоляції дроту | 0.5 – 1.5 | мм |
| Підтримуваний діаметр дроту | AWG #32 – #24 | - |
Інструкція
- Виберіть провід з діаметром ізоляції 0.5–1.5 мм (AWG #32–#24).
- Обтисніть клему відповідним інструментом.
- Вставте клему в гніздо до клацання.
- Встановіть гніздо на плату через отвори та запаяйте.
- Перевірте правильність підключення перед подачею живлення.
