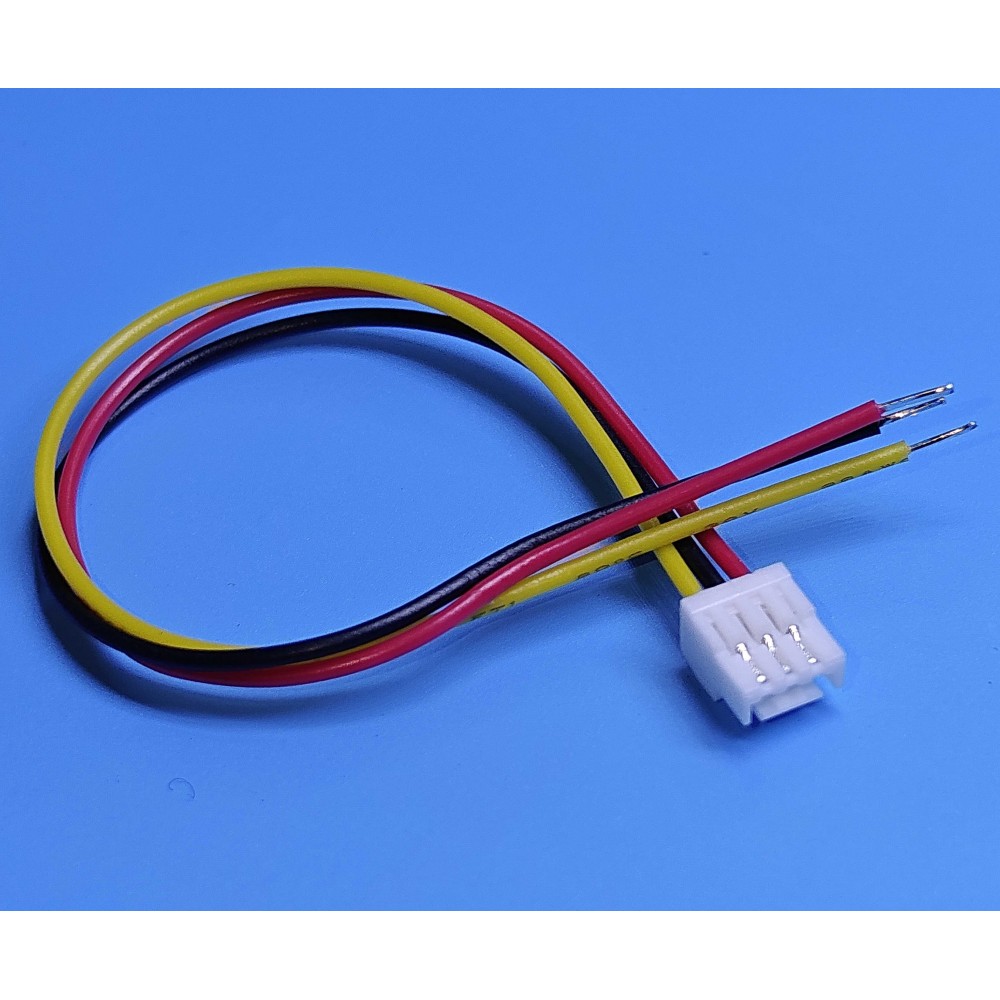

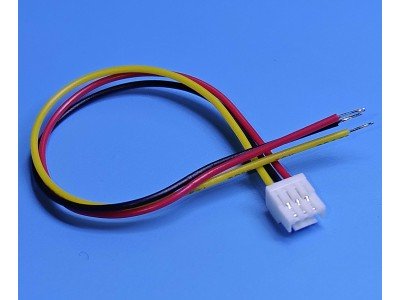

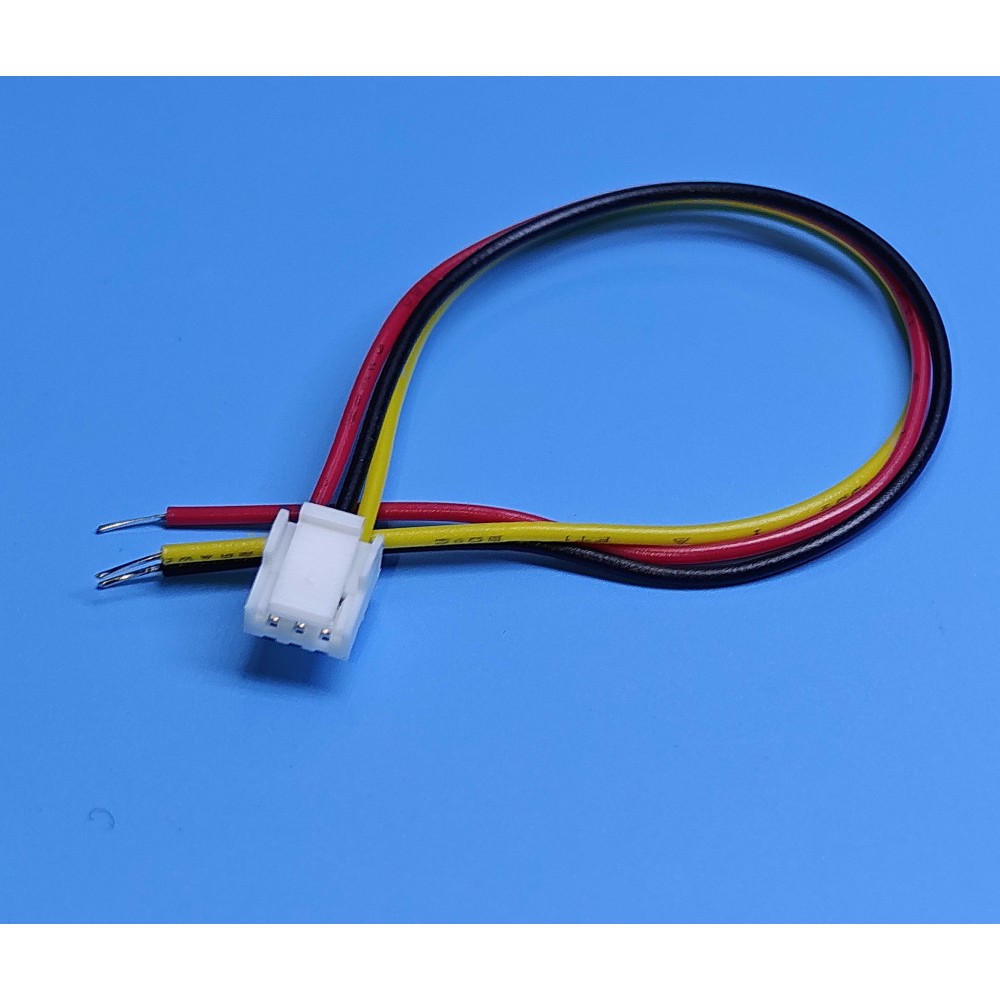

Роз'єм JST GH 1.25 штекер 3pin з дротами 100 мм (A1254-03Y)
Опис
Роз'єм JST GH 1.25 штекер 3pin з дротами довжиною 100 мм — компактний конектор для підключення електронних компонентів у пристроях з обмеженим простором. Ідеально підходить для з'єднання модулів, датчиків, акумуляторів, плати Arduino, квадрокоптерів, FPV-систем та іншої електроніки. Має 3 контакти та різнокольорові дроти для зручного монтажу.
Основні характеристики
- Тип роз'єму: JST GH 1.25
- Модель: A1254-03Y
- Тип: штекер (male)
- Кількість контактів: 3 pin
- Крок між контактами: 1.25 мм
- Довжина дротів: 100 мм
- Тип дроту: звичайний мідний
- Колір дротів: різнокольорові
- Максимальна напруга: 50 В AC/DC
- Максимальний струм: 1 А
- Опір контакту: не більше 30 мОм (початковий), не більше 50 мОм (після випробувань)
- Опір ізоляції: не менше 100 МОм
- Випробувальна напруга на пробій: 500 В AC протягом 1 хвилини
- Робочий температурний діапазон: від -25°C до +85°C
- Матеріал корпусу: пластик (PBT)
- Матеріал контактів: мідь з покриттям
Специфікації
| Параметр | Значення |
|---|---|
| Тип роз'єму | JST GH 1.25 |
| Модель | A1254-03Y |
| Кількість контактів | 3 pin |
| Крок контактів | 1.25 мм |
| Довжина дротів | 100 мм |
| Тип дроту | звичайний мідний |
| Колір дротів | різнокольорові |
| Максимальна напруга | 50 В AC/DC |
| Максимальний струм | 1 А |
| Опір контакту | ≤ 30 мОм / 50 мОм |
| Опір ізоляції | ≥ 100 МОм |
| Випробувальна напруга | 500 В AC 1 хв |
| Робоча температура | -25°C...+85°C |
| Матеріал корпусу | Пластик (PBT) |
| Матеріал контактів | Мідь з покриттям |
Інструкція
- Підключіть роз'єм JST GH 1.25 3pin до відповідного гнізда.
- З'єднайте дроти згідно зі схемою вашого пристрою.
- Забезпечте надійну фіксацію для стабільного контакту.
