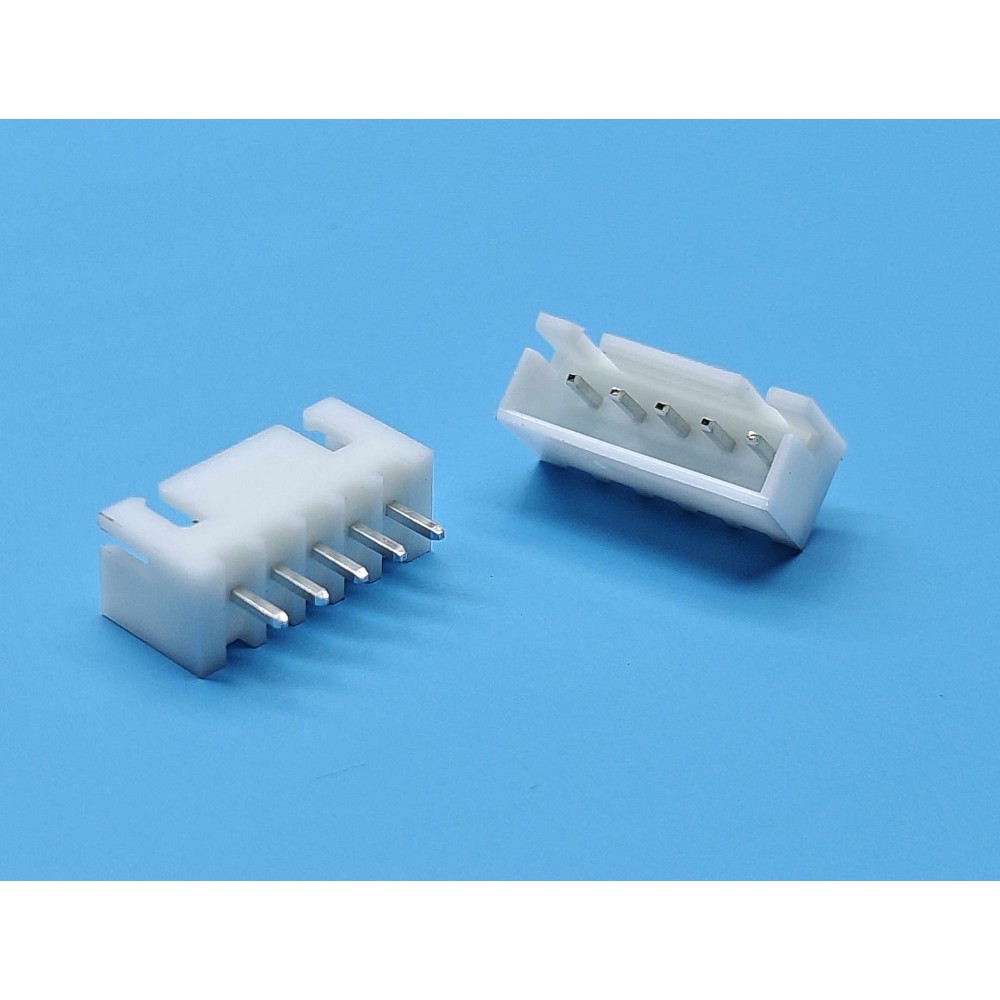

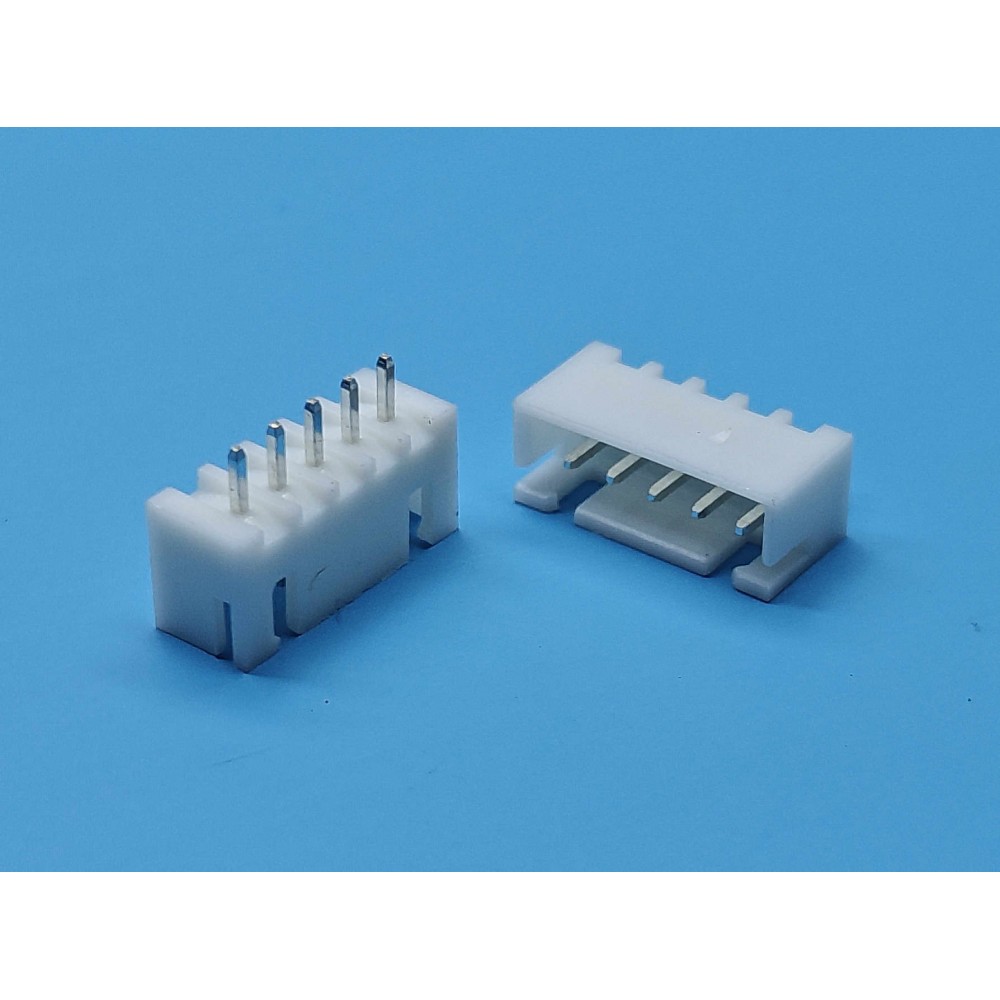

Гніздо монтажне JST PH2.0 5pin — Компактне п'ятиконтактне рішення для з’єднання з платою
Опис
Гніздо монтажне JST PH2.0 5pin (female) — це надійний роз’єм із кроком 2.0 мм для зручного підключення 5 проводів до друкованої плати. Використовується в електроніці, контролерах, модулях живлення, сенсорах та DIY-проєктах, де важлива компактність та надійність.
Основні характеристики
- Тип роз'єму: Гніздо (female)
- Кількість контактів: 5
- Крок контактів: 2.0 мм
- Тип монтажу: Через отвір (THT)
- Матеріал корпусу: Поліамід (білий, UL94V-0)
- Матеріал контактів: Луджена фосфорна бронза
- Колір: Білий
Специфікація:
| Параметр | Значення | Одиниця |
|---|---|---|
| Кількість контактів | 5 | шт |
| Крок контактів | 2.0 | мм |
| Номінальний струм | 2 | А |
| Номінальна напруга | 100 | В AC/DC |
| Опір ізоляції | ≥1000 | МОм |
| Опір контакту | ≤10 | мОм |
| Температурний діапазон | від -25 до +85 | °C |
| Діаметр ізоляції дроту | 0.5 – 1.5 | мм |
| Підтримуваний діаметр дроту | AWG #32 – #24 | - |
Інструкція
- Виберіть дріт з діаметром ізоляції від 0.5 до 1.5 мм (AWG #32 – #24).
- Обтисніть контакт спеціальним інструментом.
- Вставте клему у гніздо до клацання.
- Встановіть гніздо на друковану плату та запаяйте.
- Перевірте правильність підключення перед подачею живлення.
