Скорочений опис
Компактний роз'єм EH2.5 2pin з проводами 10 см – надійність у кожному контакті Опис Двоконтактний роз'єм серії JST EH із кроком 2.5 мм і провідниками довжиною 10 см — це компактне та надійне рішення для внутрі... Читати далі...
Характеристики
- Код товару: 4901001
- Наявність: На складі 177

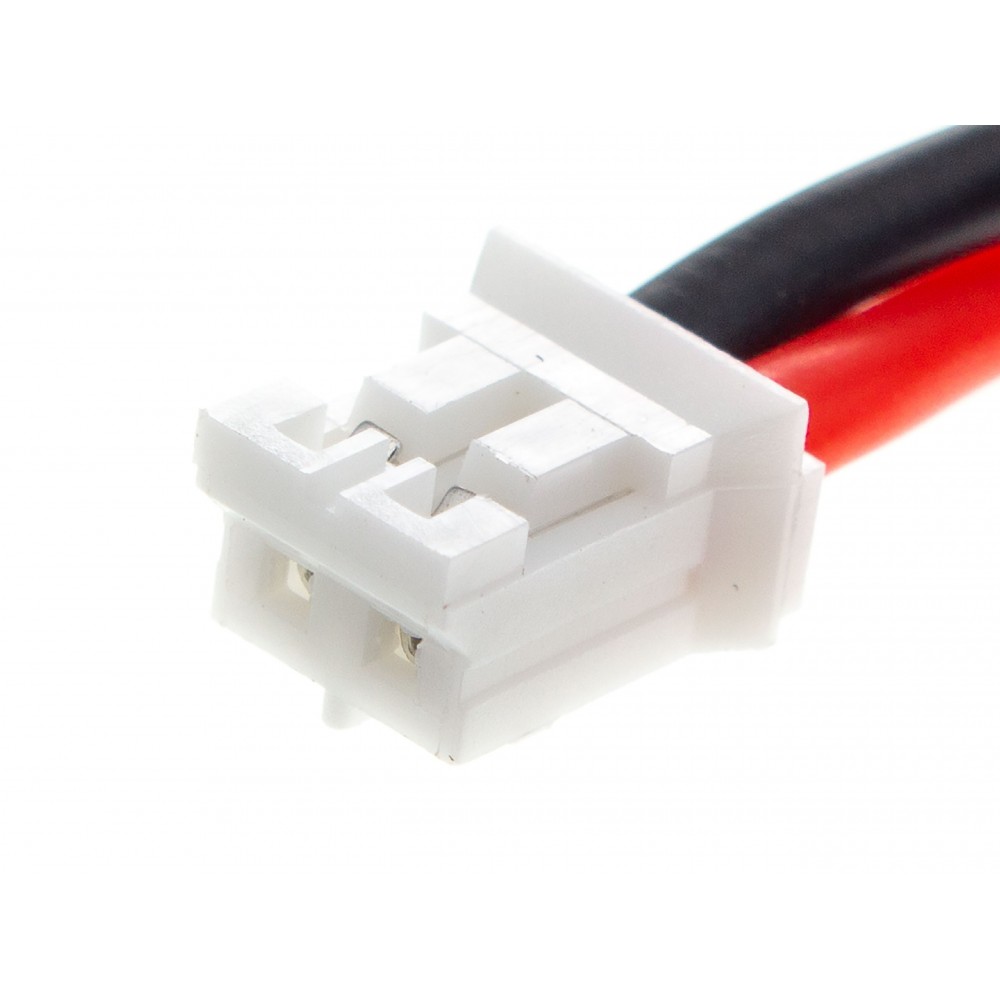

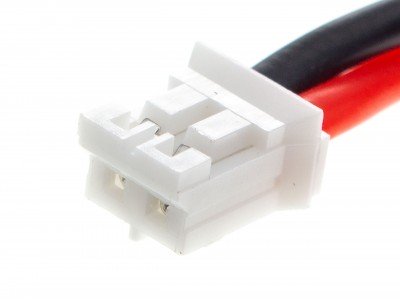

Компактний роз'єм EH2.5 2pin з проводами 10 см – надійність у кожному контакті
Опис
Двоконтактний роз'єм серії JST EH із кроком 2.5 мм і провідниками довжиною 10 см — це компактне та надійне рішення для внутрішнього підключення у пристроях з високою щільністю монтажу. Завдяки зручній конструкції та поляризації забезпечується стабільне з'єднання з платами.
Datasheet connector eh2.5 pdf
Основні характеристики
- Кількість контактів: 2
- Тип: роз'єм з проводом (готовий до підключення)
- Серія: JST EH
- Крок між контактами: 2.5 мм
- Тип з'єднання: Crimp (обжим)
- Довжина дротів: 10 см
- Колір проводів: червоний і чорний
- Матеріал контактів: фосфорна бронза, луджена
- Матеріал корпусу: нейлон PA66 UL94V-0 (білий)
- Робочий струм: до 3 А (AWG #22)
- Робоча напруга: до 250 В AC/DC
- Діапазон температур: -25°C...+85°C
- Опір ізоляції: не менше 1000 МОм
- Контактний опір: до 10 мОм
- Сумісний провід: AWG #32 – #22 (0.05 – 0.33 мм²)
- Зовнішній діаметр ізоляції: 0.9 – 1.9 мм
- Сумісна товщина плати: 0.8 – 1.6 мм
- Габарити після монтажу: висота 8.1 мм, ширина 3.8 мм
Специфікація
| Параметр | Значення |
|---|---|
| Тип роз'єму | EH 2.5 mm, 2 контакти |
| Крок між контактами | 2.5 мм |
| Тип з'єднання | Обжимний (crimp) |
| Матеріал контактів | Фосфорна бронза, луджена |
| Матеріал корпусу | PA66, UL94V-0, білий |
| Максимальний струм | 3 А (AWG #22) |
| Максимальна напруга | 250 В AC/DC |
| Опір ізоляції | ≥ 1000 МОм |
| Контактний опір | ≤ 10 мОм (первісний) |
| Діелектрична витримка | 800 В AC протягом 1 хв |
| Робоча температура | -25°C…+85°C |
| Довжина проводу | 10 см |
| Сумісні дроти | AWG #32 – #22 (0.05 – 0.33 мм²) |
Інструкція
- Встановіть дроти у відповідні гнізда відповідно до кольорового маркування.
- Підключіть роз'єм до відповідного гнізда на платі або інтерфейсі.
- Забезпечте надійність з'єднання, уникаючи зайвих зусиль при вставці.
- Для монтажу на плату використовуйте відповідні контакти JST серії B2B-EH.
роз'єм EH 2pin, роз'єм EH2.5, конектор EH 2 pin, роз'єм з проводом EH, EH роз'єм 2.5 мм, crimp роз'єм 2pin, дротовий роз'єм EH, двоконтактний конектор EH, EH 2 pin з дротами, EH роз'єм білий, роз'єм 2pin 10 см, JST EH конектор, роз'єм для плати 2pin, роз'єм з ізольованими проводами, готовий EH кабель
роз'єм EH2.5 2pin, конектор EH 2 pin з дротом, дротовий роз'єм JST EH, білий EH роз'єм 2pin, роз'єм для друкованої плати 2pin, роз'єм з проводами 10 см, EH crimp конектор, кабельний роз'єм 2pin, JST EH housing 2 pin, роз'єм для живлення EH 2pin, мініатюрний роз'єм 2pin, EH роз'єм монтажний, crimp housing EH 2pin, роз'єм ізоляція 2.5 мм, EH контактний роз'єм
| Блоки живлення ноутбук | |
| Тип конектора | JST EH2.5 |
| Штекера DC | |
| Зовнішній діаметр, мм | 1.3 mm |
| Довжина робочої частини, мм | 100.0 мм. |
| Номінальний Струм, А | 3.0A |
| Кількість контактів, шт. | 2 шт. |
| Максимальна напруга, В | 250.0 Вольт |
| Конектори | |
| Діаметр контакту, мм | |
| Опір контакту/ізоляції, МОм | не менше 1000 МОм |
| Діаметр кабель, мм | AWG #32 – #22 (0.05 – 0.33 мм²) |
