Скорочений опис
Гніздо монтажне JST PH2.0 3pin — Компактне 3-контактне з'єднання для електроніки Опис Гніздо монтажне JST PH2.0 3pin (female) - надійний трьохконтактний роз’єм з кроком 2.0 мм, який ідеально підходить для з’єднання... Читати далі...
Характеристики
- Код товару: 4900108
- Наявність: На складі 48
Гніздо монтажне JST PH2.0 3pin — Компактне 3-контактне з'єднання для електроніки
Опис

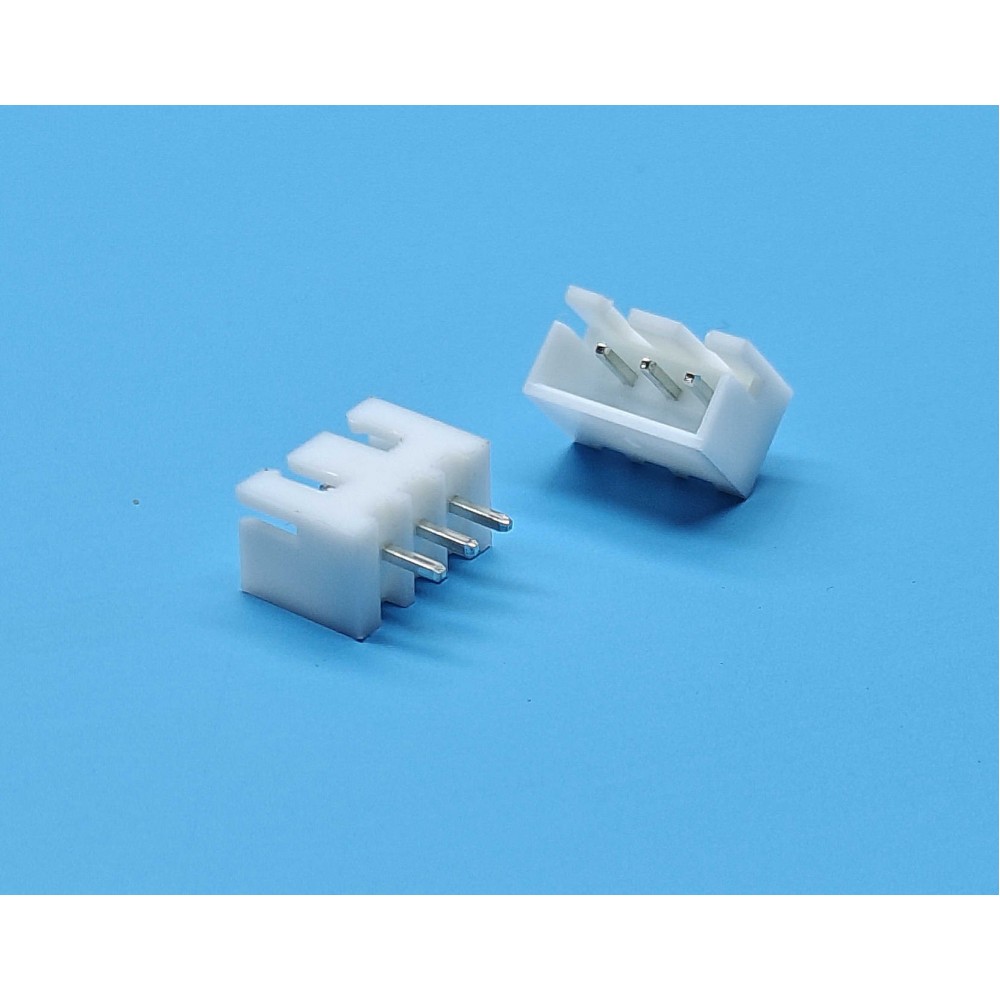

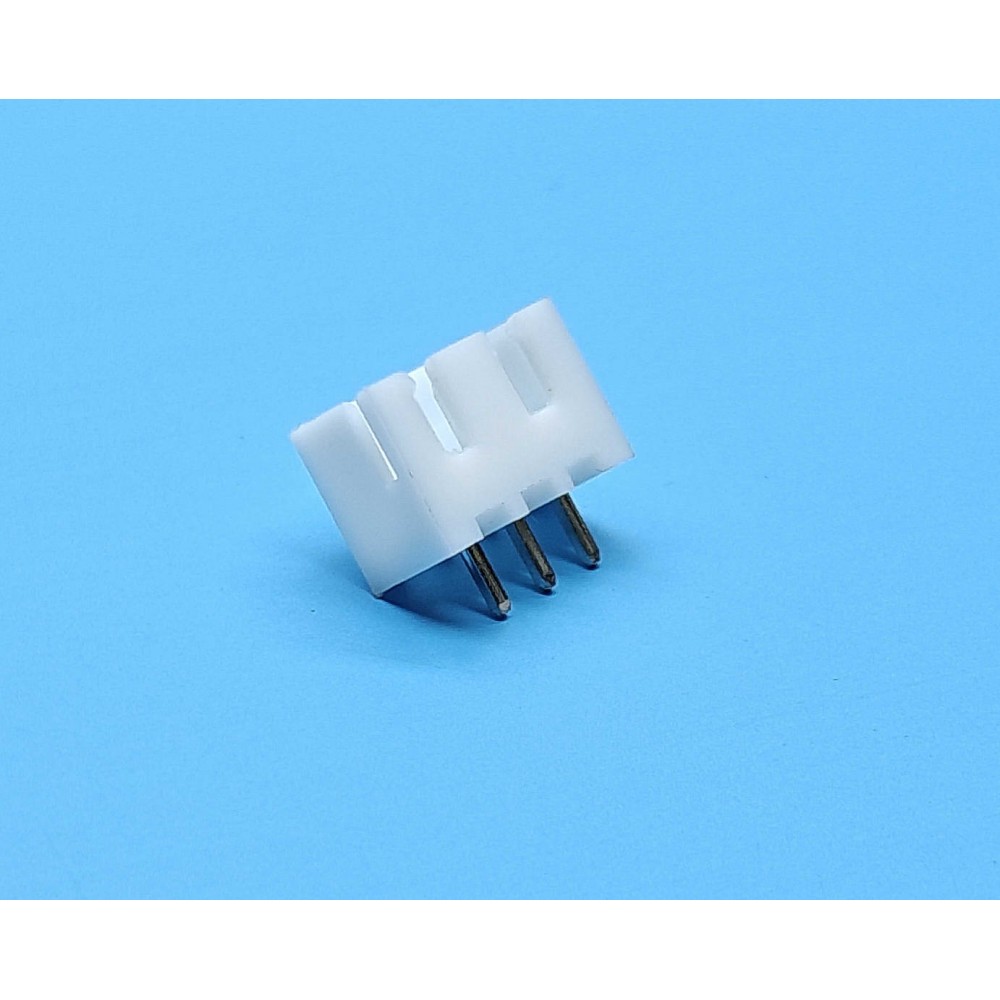

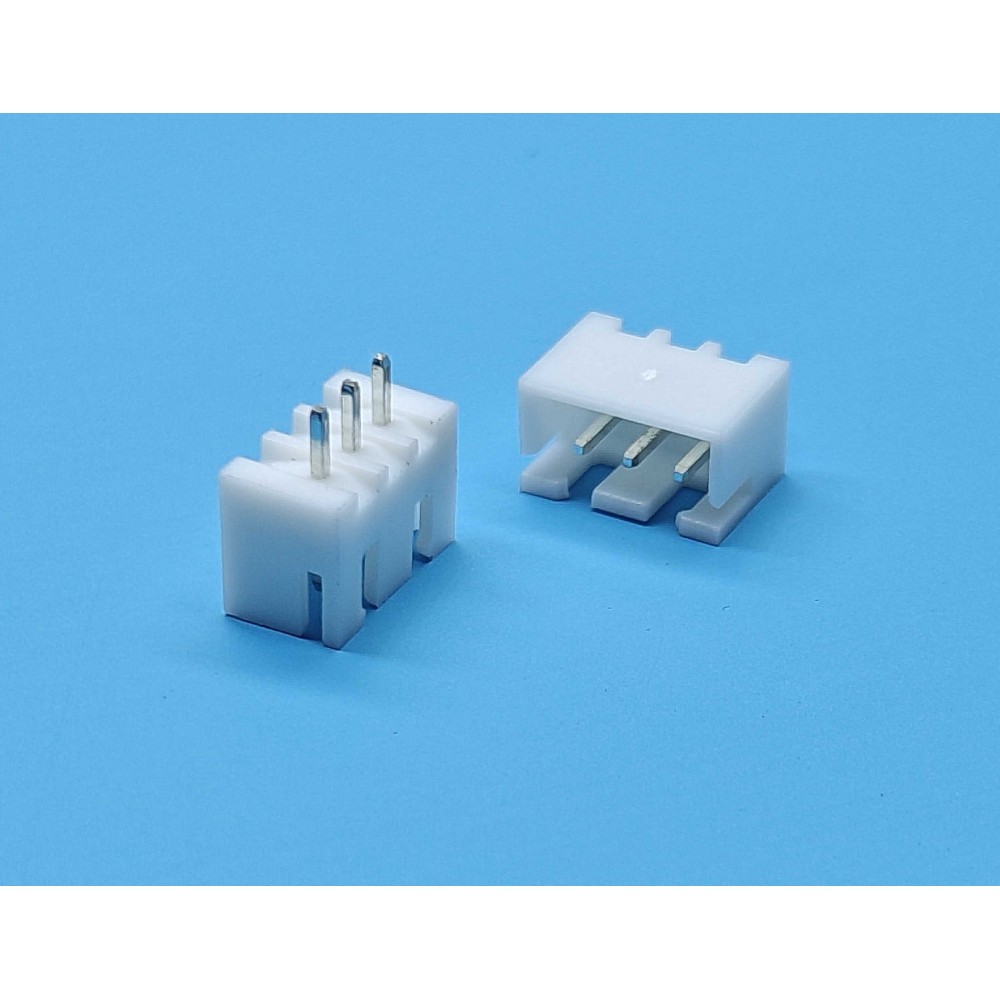

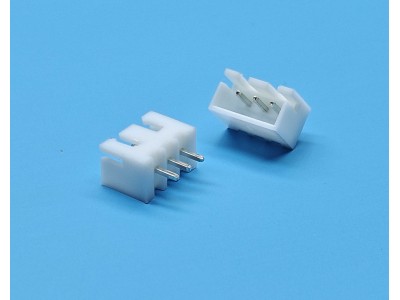

Гніздо монтажне JST PH2.0 3pin (female) - надійний трьохконтактний роз’єм з кроком 2.0 мм, який ідеально підходить для з’єднання дротів з друкованими платами в умовах обмеженого простору. Використовується в побутовій електроніці, DIY-проєктах і мікроконтролерних системах.
Основні характеристики
- Тип роз'єму: Гніздо (female)
- Кількість контактів: 3
- Крок контактів: 2.0 мм
- Тип монтажу: Через отвір (THT)
- Матеріал корпусу: Пластик (PA, білий)
- Матеріал контактів: Фосфорна бронза, луджена
- Колір: Білий
Специфікація:
| Параметр | Значення | Одиниця |
|---|---|---|
| Кількість контактів | 3 | шт |
| Крок контактів | 2.0 | мм |
| Номінальний струм | 2 | А |
| Номінальна напруга | 100 | В AC/DC |
| Опір ізоляції | ≥1000 | МОм |
| Опір контакту | ≤10 | мОм |
| Температурний діапазон | від -25 до +85 | °C |
| Діаметр ізоляції дроту | 0.5 – 1.5 | мм |
| Підтримуваний діаметр дроту | AWG #32 – #24 | - |
Інструкція
- Виберіть провід з діаметром ізоляції 0.5–1.5 мм (AWG #32–#24).
- Зачистіть кінець дроту та обтисніть контактною клемою.
- Вставте обтиснуту клему в корпус гнізда до характерного клацання.
- Закріпіть гніздо на друкованій платі за допомогою пайки.
- Перевірте якість з'єднання перед подачею живлення.
гніздо JST PH2.0 3pin, роз'єм JST 3 пін female, монтажне гніздо JST PH 2.0, роз'єм 3pin для плати, гніздо THT 3 контакти, female роз'єм JST 2.0 мм, роз'єм для друкованої плати 3pin, гніздо JST 3 пін білий, JST PH 3pin female, трьохконтактне гніздо 2.0 мм, гніздо для електроніки 3pin, роз'єм JST PH2.0 білий, гніздо 3pin PA пластик, гніздо для монтажу на плату, роз'єм 3pin для пайки
гніздо монтажне JST PH2.0 3pin, роз'єм JST PH 3pin female, гніздо 3 пін для друкованої плати, female роз'єм 3pin 2.0 мм, гніздо THT 3pin білий, роз'єм JST PH2.0 монтажний, трьохконтактний роз'єм для плати, роз'єм JST 3pin для пайки, гніздо для дротів 3 пін, білий роз'єм 3pin, JST PH2.0 female 3pin, гніздо JST PH 2.0 для електроніки, 3 пін роз'єм на плату, гніздо PH2.0 3pin біле, монтажне гніздо JST на 3 контакти
| Блоки живлення ноутбук | |
| Тип конектора | JST PH2.0 |
| Штекера DC | |
| Внутрішній діаметр, мм | |
| Зовнішній діаметр, мм | 1.3 mm |
| Довжина робочої частини, мм | 11,05 мм |
| Номінальний Струм, А | 3.0A |
| Кількість контактів, шт. | 3 шт. |
| Максимальна напруга, В | 250.0 Вольт |
| Конектори | |
| Діаметр контакту, мм | |
| Номінальний струм, А | |
| Номінальна напруга, В | |
| Максимальна напруга, В | |
| Опір контакту/ізоляції, МОм | |
| Діаметр кабель, мм | |
